Датчик расхода MF-007
- Мониторинг потоков с малым расходом
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Механический датчик расхода для воды, с магнитным срабатыванием геркона. Прочная конструкция из латуни.
Технические данные
| Реле | Геркон |
| Номинальный диаметр | DN 7 |
| Технологическое соединение |
внутренняя резьба M10x1 (дополнительные технологические соединения доступны по запросу) |
| Значение переключения | выбирается в диапазоне 0,05...1 л/мин H2O Значение переключения подходит для вертикальных потоков снизу вверх с уменьшением расхода. |
| Qmax. | 2 л/мин |
| Допуск | ±15 % полного диапазона измерений |
| Сопротивление давления | PN 6 бар |
| Температура рабочей среды | -20...+80 °C |
| Температура окружающей среды | -20...+70 °C |
| Рабочая среда | вода |
| Монтажная схема | нормально разомкнутый контакт (НР), № 0.453 |
| Переключающее напряжение | макс. 120 В перем. тока |
| Переключающий ток | макс. 0,5 А |
| Коммутационная способность | макс. 10 ВА |
| Класс защиты | 2 – безопасная изоляция |
| Защита от проникновения жидкости и пыли | IP 65 |
| Электрическое подключение | 2 провода длиной 300 мм |
| Материалы, контактирующие с рабочей средой | CW614N, магнитотвердый феррит, бутадиен-нитрильный каучук |
| Материалы, не контактирующие с рабочей средой | ПТФЭ, CW614N никелированная, 1.4305 |
| Вес | 0,06 кг |
| Монтажное положение | Вертикальный внутренний поток снизу вверх. |

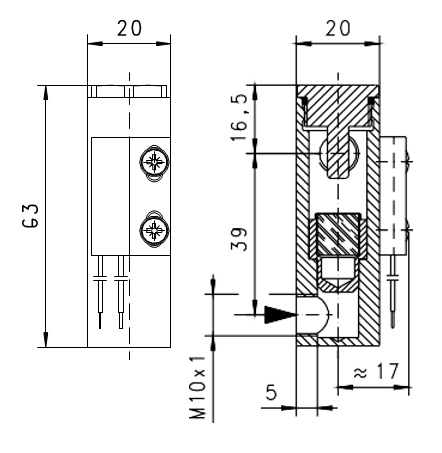

Размеры
Правила обращения и эксплуатаци
- Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
- Включите в комплект поставки фильтр, если рабочая среда загрязнена (используйте магнитный фильтр для ферритовых компонентов).
- Не допускается превышение значений, указанных для напряжения, тока и мощности.
- При включении нагрузка должна быть подсоединена последовательно.
- Электрические данные относятся к омическим нагрузкам. Емкостные, индуктивные и ламповые нагрузки следует эксплуатировать с использованием защитной цепи.
MF —
1.007
2.G
3.M
| 1. | Номинальный диаметр | |
| 007 | DN 7 - M10x1 | |
| 2. | Технологическое соединение | |
| G | внутренняя резьба | |
| 3. | Материал соединения | |
| M | Латунь | |
Информация для оформления заказа
- Укажите направление потока, рабочую среду и значение переключения.
