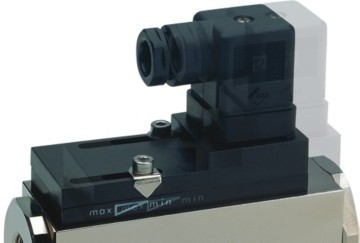

Датчик расхода MR1K
- Высокая коммутируемая мощность
- Компактная конструкция
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Механический датчик расхода для жидких или газообразных сред, с подпружиненным поршнем и магнитным срабатыванием геркона. Прочная конструкция из латуни или нержавеющей стали.
Технические данные
| Реле | Геркон | |
| Номинальный диаметр | DN 8...25 | |
| Технологическое соединение |
внутренняя резьба G 1/4–G 1 дюйм (дополнительные технологические соединения доступны по запросу) |
|
| Диапазон переключения | 0,4...60 л/мин | Подробности см. в таблице «Диапазоны». |
| Потери давления | 0,4...1,4 бар при Qmax. | |
| Qmax. | до 80 л/мин | |
| Допуск | ±5 % полного диапазона измерений | |
| Сопротивление давления | PN 200 бар, опция – PN 500 бар | |
| Температура рабочей среды | -20...+120 °С, опция: -20...+150 °С | |
| Температура окружающей среды | -20...+70 °C | |
| Рабочая среда | вода (масла, газы и агрессивные среды – по запросу) | |
| Монтажная схема |
Переключатель № 0.213 |
|
|
Опция: переключатель № 0.282 Опция: красный или красный/зеленый светодиод в штекере DIN 43650-A |
||
| Переключающее напряжение | макс. 250 В перем. тока | |
| Переключающий ток | макс. 1,5 А | |
| Коммутационная способность | макс. 50 ВА | |
| Класс защиты | 2 – безопасная изоляция | |
| Защита от проникновения жидкости и пыли | IP 65 | |
| Электрическое подключение | разъем DIN 43650-A / ISO 4400, опция для круглого штепсельного разъема M12x1, 4-контактного | |
Материалы, контактирующие с рабочей средой |
Латунная конструкция: CW614N никелированная, CW614N, 1.4310, магнитотвердый феррит, бутадиен-нитрильный каучук (БНК) | Конструкция из нержавеющей стали: 1.4571, 1.4404, 1.4310, магнитотвердый феррит с покрытием из ПТФЭ, фторэластомер |
| Материалы, не контактирующие с рабочей средой | ПА, CW614N, NBR | |
| Вес | См. таблицу «Размеры и вес» | |
| Монтажное положение | Стандартный вариант: горизонтальный поток внутрь слева; возможны другие монтажные положения; монтажное положение влияет на точку и диапазон переключения. | |
Диапазоны
Для диапазонов переключения детали, указанные в таблице, соответствуют горизонтальному внутреннему потоку и уменьшающемуся расходу; для диапазонов индикации они соответствуют горизонтальному внутреннему потоку и увеличивающемуся расходу.
|
Диапазон переключения л/мин H2O |
Диапазон индикации л/мин H2O |
Qmax. рекомендуемый |
Потери давления бар при Qmax. H2O |
|
| O/ O1 | J | |||
| 0,4 - 4 | 0,5 - 5 | 0,4 - 4 | 10 | 0,6 |
| 1,0 - 10 | 1,0 - 12 | 1,0 - 10 | 20 | |
| 2,0 - 20 | 2,0 - 23 | 2,0 - 20 | 30 | 0,4 |
| 3,0 - 30 | 3,0 - 34 | 3,0 - 30 | 40 | |
| 4,0 - 40 | 4,0 - 45 | 4,0 - 40 | 60 | 0,8 |
| 6,0 - 60 | 6,0 - 65 | 6,0 - 60 | 80 | 1,4 |

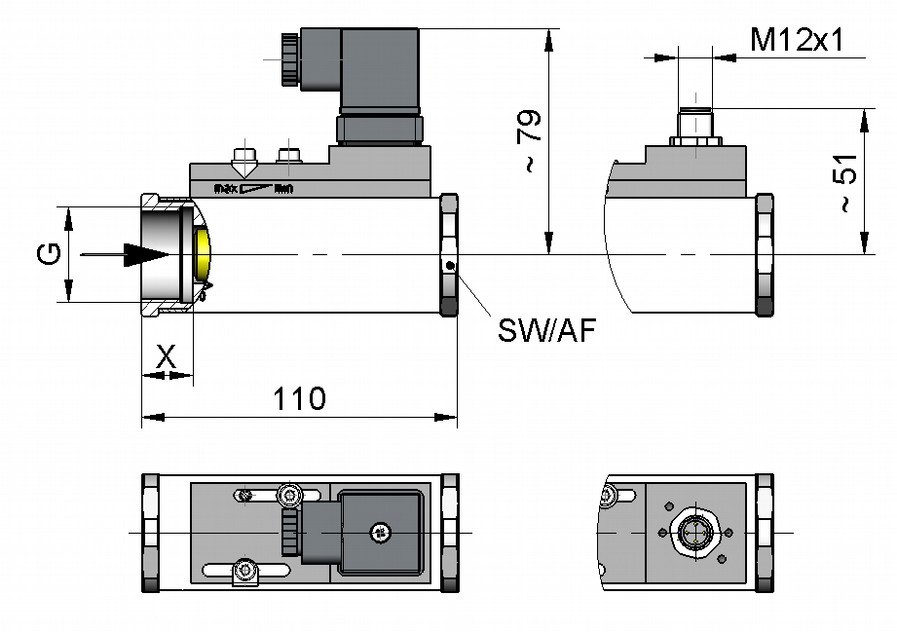

Размеры и вес
| G | Типы | SW | X |
Вес кг |
|
| Латунь | G 1/4 | MR1K-008GM | 40 | 15 | 1,3 |
| G 3/8 | MR1K-010GM | ||||
| G 1/2 | MR1K-015GM | ||||
| G 3/4 | MR1K-020GM | 18 | 1,2 | ||
| G 1 | MR1K-025GM | 1,1 | |||
| Нержавеющая сталь | G 1/4 | MR1K-008GK | 41 | 15 | 1,2 |
| G 3/8 | MR1K-010GK | ||||
| G 1/2 | MR1K-015GK | ||||
| G 3/4 | MR1K-020GK | 18 | 1,1 | ||
| G 1 | MR1K-025GK |
Обращение и эксплуатация. Примечание
- Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
- Включите в комплект поставки фильтр, если рабочая среда загрязнена (используйте магнитный фильтр для ферритовых компонентов).
- Не допускается превышение значений, указанных для напряжения, тока и мощности.
- При включении нагрузка должна быть подсоединена последовательно.
- Электрические данные относятся к омическим нагрузкам. Емкостные, индуктивные и ламповые нагрузки следует эксплуатировать с использованием защитной цепи.
Регулировка
Если требуется установить значение переключения, необходимо отрегулировать головку реле в продольном направлении. По достижении требуемого значения переключения необходимо зафиксировать переключающее устройство с помощью крепежных болтов.
Код для заказа
| 1. | Варианты режимов отображения | |
| - | без механического индикатора | |
| O1- | с индикатором отображения измерений сбоку O1 | |
| O- | с индикатором отображения измерений сбоку O | |
| J- | с индикатором отображения измерений спереди J | |
| 2. | Номинальный диаметр | |
| 008 | DN 8 - G 1/4 | |
| 010 | DN 10 - G 3/8 | |
| 015 | DN 15 - G 1/2 | |
| 020 | DN 20 - G 3/4 | |
| 025 | DN 25 - G 1 | |
| 3. | Технологическое соединение | |
| G | внутренняя резьба | |
| 4. | Материал соединения | |
| M | Латунь | |
| K | Нержавеющая сталь | |
| 5. | Диапазон переключения для H2O при горизонтальном внутреннем потоке | |
| 004 | 0,4 - 4 л/мин | |
| 010 | 1,0 - 10 л/мин | |
| 020 | 2,0 - 20 л/мин | |
| 030 | 3,0 - 30 л/мин | |
| 040 | 4,0 - 40 л/мин | |
| 060 | 6,0 - 60 л/мин | |
Опции
- Сигнальная лампа красного или красного/зеленого цвета в штекере DIN 43650-A
- Соединение для круглого штепсельного разъема M12x1
- Усиленный поршень
- Дополнительная переключающая головка
- Модель высокого давления PN 500 (только если из латуни)
- Демпфирование для мониторинга газа
- Родиевый контакт 250 V перем. тока, 0,5 А, 30 ВА
- Значения переключения для нефти или газа
- Специальные значения
- Отображение температуры 0...120 °C
Информация для оформления заказа
- Укажите направление потока, рабочую среду и диапазон переключения.
- Для вязких рабочих сред укажите вязкость, температуру и рабочую среду (например, ISO VG 68) (уточните диапазон переключения).
- Для газов укажите давление (относительное или абсолютное), температуру и рабочую среду (например, воздух) (требуемый диапазон переключения).
Коды заказов
|
MR1K-008GM004 MR1K-008GM010 MR1K-008GM020 MR1K-008GM030 MR1K-008GM040 MR1K-008GM060 MR1K-010GM004 MR1K-010GM010 MR1K-010GM020 MR1K-010GM030 MR1K-010GM040 MR1K-010GM060 MR1K-015GM004 MR1K-015GM010 MR1K-015GM020 MR1K-015GM030 MR1K-015GM040 MR1K-015GM060 MR1K-020GM004 MR1K-020GM010 MR1K-020GM020 MR1K-020GM030 MR1K-020GM040 MR1K-020GM060 MR1K-025GM004 MR1K-025GM010 MR1K-025GM020 MR1K-025GM030 MR1K-025GM040 MR1K-025GM060 MR1KO1-008GM004 MR1KO1-008GM010 MR1KO1-008GM020 MR1KO1-008GM030 MR1KO1-008GM040 MR1KO1-008GM060 MR1KO1-010GM004 MR1KO1-010GM010 MR1KO1-010GM020 MR1KO1-010GM030 MR1KO1-010GM040 MR1KO1-010GM060 MR1KO1-015GM004 MR1KO1-015GM010 MR1KO1-015GM020 MR1KO1-015GM030 MR1KO1-015GM040 MR1KO1-015GM060 MR1KO1-020GM004 MR1KO1-020GM010 MR1KO1-020GM020 MR1KO1-020GM030 MR1KO1-020GM040 MR1KO1-020GM060 MR1KO1-025GM004 MR1KO1-025GM010 MR1KO1-025GM020 MR1KO1-025GM030 MR1KO1-025GM040 MR1KO1-025GM060 MR1KO-008GM004 MR1KO-008GM010 MR1KO-008GM020 MR1KO-008GM030 MR1KO-008GM040 MR1KO-008GM060 MR1KO-010GM004 MR1KO-010GM010 MR1KO-010GM020 MR1KO-010GM030 MR1KO-010GM040 MR1KO-010GM060 MR1KO-015GM004 MR1KO-015GM010 MR1KO-015GM020 MR1KO-015GM030 MR1KO-015GM040 MR1KO-015GM060 MR1KO-020GM004 MR1KO-020GM010 MR1KO-020GM020 MR1KO-020GM030 MR1KO-020GM040 MR1KO-020GM060 MR1KO-025GM004 MR1KO-025GM010 MR1KO-025GM020 MR1KO-025GM030 MR1KO-025GM040 MR1KO-025GM060 MR1KJ-008GM004 MR1KJ-008GM010 MR1KJ-008GM020 MR1KJ-008GM030 MR1KJ-008GM040 MR1KJ-008GM060 MR1KJ-010GM004 MR1KJ-010GM010 MR1KJ-010GM020 MR1KJ-010GM030 MR1KJ-010GM040 MR1KJ-010GM060 MR1KJ-015GM004 MR1KJ-015GM010 MR1KJ-015GM020 MR1KJ-015GM030 MR1KJ-015GM040 MR1KJ-015GM060 MR1KJ-020GM004 MR1KJ-020GM010 MR1KJ-020GM020 MR1KJ-020GM030 MR1KJ-020GM040 MR1KJ-020GM060 MR1KJ-025GM004 MR1KJ-025GM010 MR1KJ-025GM020 MR1KJ-025GM030 MR1KJ-025GM040 MR1KJ-025GM060 MR1K-008GK004 MR1K-008GK010 MR1K-008GK020 MR1K-008GK030 MR1K-008GK040 MR1K-008GK060 MR1K-010GK004 MR1K-010GK010 MR1K-010GK020 MR1K-010GK030 MR1K-010GK040 MR1K-010GK060 MR1K-015GK004 MR1K-015GK010 MR1K-015GK020 MR1K-015GK030 MR1K-015GK040 MR1K-015GK060 MR1K-020GK004 MR1K-020GK010 MR1K-020GK020 MR1K-020GK030 MR1K-020GK040 MR1K-020GK060 MR1K-025GK004 MR1K-025GK010 MR1K-025GK020 MR1K-025GK030 MR1K-025GK040 MR1K-025GK060 MR1KO1-008GK004 MR1KO1-008GK010 MR1KO1-008GK020 MR1KO1-008GK030 MR1KO1-008GK040 MR1KO1-008GK060 MR1KO1-010GK004 MR1KO1-010GK010 MR1KO1-010GK020 MR1KO1-010GK030 MR1KO1-010GK040 MR1KO1-010GK060 MR1KO1-015GK004 MR1KO1-015GK010 MR1KO1-015GK020 MR1KO1-015GK030 MR1KO1-015GK040 MR1KO1-015GK060 MR1KO1-020GK004 MR1KO1-020GK010 MR1KO1-020GK020 MR1KO1-020GK030 MR1KO1-020GK040 MR1KO1-020GK060 MR1KO1-025GK004 MR1KO1-025GK010 MR1KO1-025GK020 MR1KO1-025GK030 MR1KO1-025GK040 MR1KO1-025GK060 MR1KO-008GK004 MR1KO-008GK010 MR1KO-008GK020 MR1KO-008GK030 MR1KO-008GK040 MR1KO-008GK060 MR1KO-010GK004 MR1KO-010GK010 MR1KO-010GK020 MR1KO-010GK030 MR1KO-010GK040 MR1KO-010GK060 MR1KO-015GK004 MR1KO-015GK010 MR1KO-015GK020 MR1KO-015GK030 MR1KO-015GK040 MR1KO-015GK060 MR1KO-020GK004 MR1KO-020GK010 MR1KO-020GK020 MR1KO-020GK030 MR1KO-020GK040 MR1KO-020GK060 MR1KO-025GK004 MR1KO-025GK010 MR1KO-025GK020 MR1KO-025GK030 MR1KO-025GK040 MR1KO-025GK060 MR1KJ-008GK004 MR1KJ-008GK010 MR1KJ-008GK020 MR1KJ-008GK030 MR1KJ-008GK040 MR1KJ-008GK060 MR1KJ-010GK004 MR1KJ-010GK010 MR1KJ-010GK020 MR1KJ-010GK030 MR1KJ-010GK040 MR1KJ-010GK060 MR1KJ-015GK004 MR1KJ-015GK010 MR1KJ-015GK020 MR1KJ-015GK030 MR1KJ-015GK040 MR1KJ-015GK060 MR1KJ-020GK004 MR1KJ-020GK010 MR1KJ-020GK020 MR1KJ-020GK030 MR1KJ-020GK040 MR1KJ-020GK060 MR1KJ-025GK004 MR1KJ-025GK010 MR1KJ-025GK020 MR1KJ-025GK030 MR1KJ-025GK040 MR1KJ-025GK060 |
