Индикатор расхода H1VO
- Стабилизированная вязкость от 30 до 200 мм²/с
- Электропитание не требуется
- Индивидуальная калибровка индикатора
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Поршень, снабженный магнитом, перемещается в рабочей среде, преодолевая усилие пружины. При этом посредством магнитной муфты активируется указатель измерительного прибора. Благодаря герметичной конструкции блока индикации исключается его загрязнение рабочей средой.
Технические данные
| Переключатель | Отсутствует | |
| Номинальный диаметр | DN 32...50 | |
| Технологическое соединение |
Внутренняя резьба G 1/4...G 2 дюйма (дополнительные технологические соединения доступны по запросу) |
|
| Диапазон индикации | 2...220 л/мин | Подробности см. в Таблице «Диапазоны». |
| Qmax. | до 250 л/мин | |
| Допуск | ±5 % от полного диапазона измерений плюс допуск на изменение вязкости | |
| Сопротивление давления | PN 200 бар | |
| Температура рабочей среды | -20...+120 °C | |
| Температура окружающей среды | -20...+70 °C | |
| Рабочая среда | вода, масла (газы и агрессивные среды по запросу) | |
| Электрические данные | нет | |
| Материалы, контактирующие с рабочей средой |
Латунная конструкция: CW614N никелированная, CW614N, 1.4310, магнитотвердый феррит DN 32...40: Бутадиен-нитрильный каучук |
Конструкция из нержавеющей стали: 1.4571, 1.4404, 1.4310, магнитотвердый феррит с покрытием из ПТФЭ DN 32...40: Фторэластомер |
| Материалы, не контактирующие с рабочей средой | CW614N никелированная, поликарбонат | |
| Вес | См. Таблицу «Размеры и вес» | |
| Монтажное положение | Стандартный вариант: горизонтальный внутренний поток слева направо; возможны другие монтажные положения; монтажное положение влияет на диапазон индикации. | |
Диапазоны
Данные в таблице соответствуют горизонтальному внутреннему потоку с увеличением расхода.
|
Диапазон индикации л/мин H2O или масло 30...200 мм2/с |
Qmax. рекомендуемый |
| 2 - 15 | 50 |
| 5 - 25 | 60 |
| 10 - 45 | 100 |
| 20 - 65 | 150 |
| 30 - 110 | 200 |
| 50 - 160 | 230 |
| 100 - 220 | 250 |

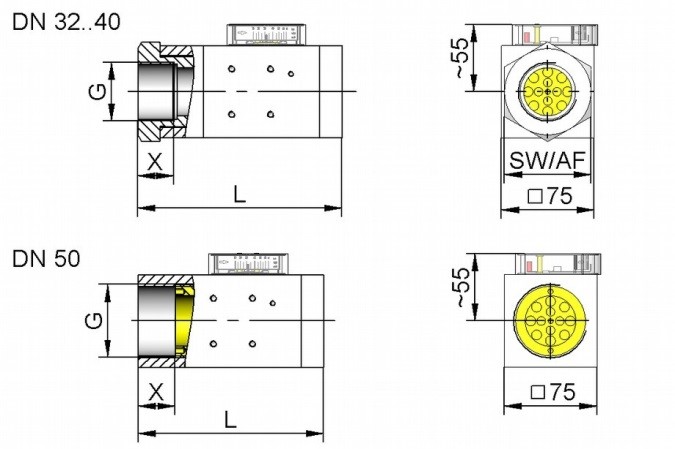

Размеры и вес
| DN | G | Типы | L | SW | X |
Вес кг |
| 32 | G 1 1/4 | H1VO-032G. | 165 | 70 | 29 | 5,8 |
| 40 | G 1 1/2 | H1VO-040G. | 5,5 | |||
| 50 | G 2 | H1VO-050G. | 150 | - | 26 | 5,0 |
Обращение и эксплуатация
- Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе
- Если рабочая среда грязная, установите фильтр (используйте магнитный фильтр для ферритных компонентов)
Код для заказа
○ - Опция
| 1. | Индикация | |
| O | с индикатором отображения измерений сбоку O | |
| 2. | Номинальный диаметр | |
| 032 | DN 32 - G 1 1/4 | |
| 040 | DN 40 - G 1 1/2 | |
| 050 | DN 50 - G 2 | |
| 3. | Технологическое соединение | |
| G | внутренняя резьба | |
| 4. | Материал соединения | |
| M | Латунь | |
| K ○ | Нержавеющая сталь | |
| 5. | Диапазон индикации H2O или масла 30...330 мм2/с для горизонтального внутреннего потока | |
| 012 | 2 - 15 л/мин | |
| 025 | 5 - 25 л/мин | |
| 040 | 10 - 45 л/мин | |
| 060 | 20 - 65 л/мин | |
| 100 | 30 - 110 л/мин | |
| 150 | 50 - 160 л/мин | |
| 200 | 100 - 220 л/мин | |
Опции
- Специальные диапазоны / специальная градуировка
- Отображение температуры 0...120 °C
Информация для оформления заказа
- Укажите направление потока, рабочую среду и диапазон индикации.
- Для масел. Укажите вязкость, температуру и обозначение (например, ISO VG 68) (уточните диапазон индикации).
- Для газов укажите давление (относительное или абсолютное), температуру и рабочую среду (например, воздух) (требуемый диапазон индикации).
Коды заказов
|
H1VO-032GM012 H1VO-032GM025 H1VO-032GM040 H1VO-032GM060 H1VO-032GM100 H1VO-032GM150 H1VO-032GM200 H1VO-040GM012 H1VO-040GM025 H1VO-040GM040 H1VO-040GM060 H1VO-040GM100 H1VO-040GM150 H1VO-040GM200 H1VO-050GM012 H1VO-050GM025 H1VO-050GM040 H1VO-050GM060 H1VO-050GM100 H1VO-050GM150 H1VO-050GM200 H1VO-032GK012 H1VO-032GK025 H1VO-032GK040 H1VO-032GK060 H1VO-032GK100 H1VO-032GK150 H1VO-032GK200 H1VO-040GK012 H1VO-040GK025 H1VO-040GK040 H1VO-040GK060 H1VO-040GK100 H1VO-040GK150 H1VO-040GK200 H1VO-050GK012 H1VO-050GK025 H1VO-050GK040 H1VO-050GK060 H1VO-050GK100 H1VO-050GK150 H1VO-050GK200 |
