Индикатор расхода H1Z / H2Z
- Электропитание не требуется
- Индивидуальная калибровка индикатора
- Компактная конструкция
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Поршень, снабженный магнитом, перемещается в рабочей среде, преодолевая усилие пружины. При этом посредством магнитной муфты активируется указатель измерительного прибора. Благодаря герметичной конструкции блока индикации исключается его загрязнение рабочей средой.
Технические данные
| Реле | Нет | |
| Номинальный диаметр | DN 8...25 | |
| Технологическое соединение |
внутренняя резьба G 1/4–G 1 дюйм (дополнительные технологические соединения доступны по запросу) |
|
| Диапазон индикации | 0,1...85 л/мин | Подробности см. в таблице «Диапазоны». |
| Потери давления | 0,4...1,6 бар при Qmax. | |
| Qmax. | до 100 л/мин | |
| Допуск | ±5 % полного диапазона измерений | |
| Сопротивление давления | PN 200 бар, опция – PN 500 бар | |
| Температура рабочей среды | -20...+70 °C | |
| Температура окружающей среды | -20...+70 °C | |
| Рабочая среда | вода, масло (газы и агрессивные среды по запросу) | |
| Электрические данные | нет | |
| Материалы, контактирующие с рабочей средой | Латунная конструкция: CW614N никелированная, CW614N, 1.4310, магнитотвердый феррит, бутадиен-нитрильный каучук (БНК) | Конструкция из нержавеющей стали: 1.4571, 1.4404, 1.4310, магнитотвердый феррит с покрытием из ПТФЭ, фторэластомер |
| Материалы, не контактирующие с рабочей средой | Поликарбонат, акрил | |
| Вес | См. таблицу «Размеры и вес» | |
| Монтажное положение | Стандартный вариант: горизонтальный внутренний поток слева направо; возможны другие монтажные положения; монтажное положение влияет на диапазон индикации. | |
Диапазоны
Данные в таблице соответствуют горизонтальному внутреннему потоку с увеличением расхода.
Стандартный тип H1Z
|
Диапазон индикации л/мин H2O |
Qmax. рекомендуемый |
Потери давления бар при Qmax. H2O |
| 0,1 - 1,2 | 6 | 0,4 |
| 0,5 - 6,0 | 10 | 0,5 |
| 1,0 - 12,0 | 20 | 0,6 |
| 2,0 - 23,0 | 30 | 0,4 |
| 3,0 - 34,0 | 40 | |
| 4,0 - 45,0 | 60 | 0,8 |
| 6,0 - 65,0 | 80 | 1,4 |
| 20,0 - 85,0 | 100 | 1,6 |
| Возможны специальные диапазоны. | ||
H2Z с компенсацией вязкости
|
Диапазон индикации л/мин, масло 30...330 мм²/с |
Qmax. рекомендуемый |
Потери давления бар при Qmax. масло мм²/с |
Стабильность вязкости ±8 % минимум |
||||
| 30 | 60 | 100 | 205 | 330 | |||
| 0,5 - 10 | 12 | 1,1 | 1,4 | 1,6 | 2,8 | 3,5 | ±0,3 л/мин |
| 1,5 - 20 | 22 | 2,2 | 2,3 | 2,4 | ±0,5 л/мин | ||
| 2,5 - 30 | 35 | 1,9 | 2,0 | 2,1 | 2,3 | 2,9 | ±0,8 л/мин |
| 6,0 - 45 | 60 | 2,6 | ±2,7 л/мин | ||||
| 12,0 - 65 | 80 | 2,1 | 2,3 | 2,4 | 2,6 | 2,8 | ±3,0 л/мин |

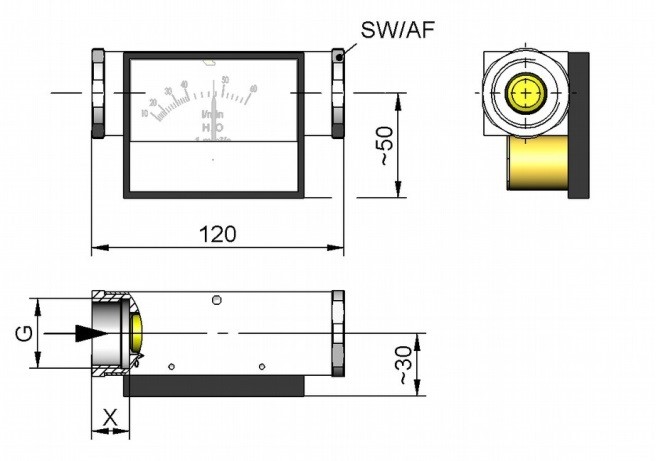

Размеры и вес
| G | Типы | SW | X |
Вес кг |
|
| Латунь | G 1/4 | H.Z-008GM | 40 | 15 | 1,4 |
| G 3/8 | H.Z-010GM | 1,3 | |||
| G 1/2 | H.Z-015GM | ||||
| G 3/4 | H.Z-020GM | 18 | |||
| G 1 | H.Z-025GM | 1,2 | |||
| Нержавеющая сталь | G 1/4 | H.Z-008GK | 41 | 15 | 1,3 |
| G 3/8 | H.Z-010GK | ||||
| G 1/2 | H.Z-015GK | ||||
| G 3/4 | H.Z-020GK | 18 | 1,2 | ||
| G 1 | H.Z-025GK | 1,1 |
Обращение и эксплуатация
- Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
- Если рабочая среда грязная, установите фильтр (используйте магнитный фильтр для ферритных компонентов)
Код для заказа
| 1. | Конструкция | ||||
| 1 | Стандартный | ||||
| 2 | с компенсацией вязкости | ||||
| 2. | Индикация | ||||
| Z | с дисплеем отображения измерений спереди Z | ||||
| 3. | Номинальный диаметр | ||||
| 008 | DN 8 – G 1/4 | ||||
| 010 | DN 10 - G 3/8 | ||||
| 015 | DN 15 - G 1/2 | ||||
| 020 | DN 20 - G 3/4 | ||||
| 025 | DN 25 - G 1 | ||||
| 4. | Технологическое соединение | ||||
| G | внутренняя резьба | ||||
| 5. | Материал соединения | ||||
| M | Латунь | ||||
| K | Нерж. сталь | ||||
| 6. | H1 – Диапазон индикации H2O для горизонтального внутреннего потока | ||||
| 001 | 0,1 - 1,2 л/мин | • | |||
| 005 | 0,5 - 6,0 л/мин | • | |||
| 010 | 1,0 - 12,0 л/мин | • | |||
| 020 | 2,0 - 23,0 л/мин | • | |||
| 030 | 3,0 - 34,0 л/мин | • | |||
| 040 | 4,0 - 45,0 л/мин | • | |||
| 060 | 6,0 - 65,0 л/мин | • | |||
| 080 | 20,0 - 85,0 л/мин | • | |||
| H2 — Диапазон индикации масла 30...330 мм²/с для горизонтального внутреннего потока | |||||
| 008 | 0,5 - 10 л/мин | • | |||
| 015 | 1,5 - 20 л/мин | • | |||
| 025 | 2,5 - 30 л/мин | • | |||
| 040 | 6,0 - 45 л/мин | • | |||
| 060 | 12,0 - 65 л/мин | • | |||
Опции
- Специальные диапазоны / специальная градуировка
- Сопротивление давления PN 500
- Отображение температуры 0...120 °C
- Усиленный поршень
Информация для оформления заказа
- Укажите направление потока, рабочую среду и диапазон индикации.
- Для масел. Укажите вязкость, температуру и обозначение (например, ISO VG 68) (уточните диапазон индикации).
- Для газов укажите давление (относительное или абсолютное), температуру и рабочую среду (например, воздух) (требуемый диапазон индикации).
