Индикатор расхода M1J
- Электропитание не требуется
- Индивидуальная калибровка диапазона индикации
- Компактная конструкция
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Поршень, снабженный магнитом, перемещается в рабочей среде, преодолевая усилие пружины. При этом посредством магнитной муфты активируется указатель измерительного прибора. Благодаря герметичной конструкции блока индикации исключается его загрязнение рабочей средой.
Технические данные
| Переключатель | Отсутствует | |
| Номинальный диаметр | DN 8...25 | |
| Технологическое соединение |
внутренняя резьба G 1/4–G 1 дюйм (дополнительные технологические соединения доступны по запросу) |
|
| Диапазон индикации | 0,4...60 л/мин | Подробности см. в Таблице «Диапазоны». |
| Потери давления | 0,4...1,4 бар при Qmax. | |
| Qmax. | до 80 л/мин | |
| Допуск | ±5 % полного диапазона измерений | |
| Сопротивление давления | PN 200 бар | |
| Температура рабочей среды | -20...+120 °C | |
| Температура окружающей среды | -20...+70 °C | |
| Рабочая среда | вода (масла, газы и агрессивные среды – по запросу) | |
| Электрические данные | нет | |
| Материалы, контактирующие с рабочей средой | Латунная конструкция: CW614N никелированная, CW614N, 1.4310, магнитотвердый феррит, бутадиен-нитрильный каучук (БНК) | Конструкция из нержавеющей стали: 1.4571, 1.4404, 1.4310, магнитотвердый феррит с покрытием из ПТФЭ, фторэластомер |
| Материалы, не контактирующие с рабочей средой | Акрил, бутадиен-нитрильный каучук | |
| Вес | См. Таблицу «Размеры и вес» | |
| Монтажное положение | Стандартный вариант: горизонтальный внутренний поток слева направо; возможны другие монтажные положения; монтажное положение влияет на диапазон индикации. | |
Диапазоны
Данные в таблице соответствуют горизонтальному внутреннему потоку с увеличением расхода.
Масштабирование осуществляется посредством индикации в диапазоне 10...100 %.
|
Диапазон индикации л/мин H2O |
Qmax. рекомендуемый |
Потери давления бар при Qmax. H2O |
| 0,4 - 4 | 10 | 0,6 |
| 1,0 - 10 | 20 | |
| 2,0 - 20 | 30 | 0,4 |
| 3,0 - 30 | 40 | |
| 4,0 - 40 | 60 | 0,8 |
| 6,0 - 60 | 80 | 1,4 |

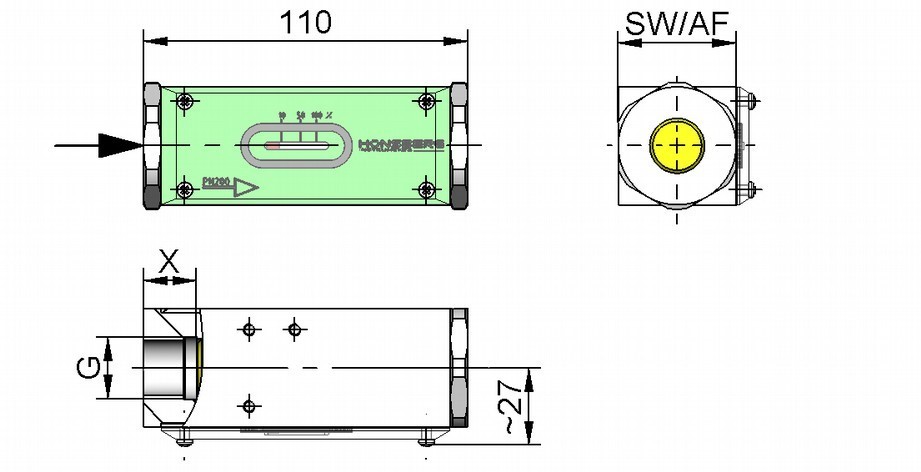

Размеры и вес
| G | Типы | SW | X |
Вес кг |
|
| Латунь | G 1/4 | M1J-008GM | 40 | 15 | 1,2 |
| G 3/8 | M1J-010GM | ||||
| G 1/2 | M1J-015GM | ||||
| G 3/4 | M1J-020GM | 18 | 1,1 | ||
| G 1 | M1J-025GM | 1,0 | |||
| Нержавеющая сталь | G 1/4 | M1J-008GK | 41 | 15 | 1,2 |
| G 3/8 | M1J-010GK | ||||
| G 1/2 | M1J-015GK | 1,1 | |||
| G 3/4 | M1J-020GK | 18 | |||
| G 1 | M1J-025GK | 1,0 |
Принадлежности
- Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
- Если рабочая среда грязная, установите фильтр (используйте магнитный фильтр для ферритных компонентов)
Код для заказа
| 1. | Индикация | |
| J | с фронтальным индикатором результатов измерений J | |
| 2. | Номинальный диаметр | |
| 008 | DN 8 - G 1/4 | |
| 010 | DN 10 - G 3/8 | |
| 015 | DN 15 - G 1/2 | |
| 020 | DN 20 - G 3/4 | |
| 025 | DN 25 - G 1 | |
| 3. | Технологическое соединение | |
| G | внутренняя резьба | |
| 4. | Материал соединения | |
| M | Латунь | |
| K | Нерж. сталь | |
| 5. | Диапазон индикации H2O для горизонтального внутреннего потока | |
| 004 | 0,4 - 4 л/мин | |
| 010 | 1,0 - 10 л/мин | |
| 020 | 2,0 - 20 л/мин | |
| 030 | 3,0 - 30 л/мин | |
| 040 | 4,0 - 40 л/мин | |
| 060 | 6,0 - 60 л/мин | |
Опции
- Специальные диапазоны / специальная градуировка
- Отображение температуры 0...120 °C
- Усиленный поршень
Информация для оформления заказа
- Укажите направление потока, рабочую среду и диапазон индикации.
- Для масел. Укажите вязкость, температуру и обозначение (например, ISO VG 68) (уточните диапазон индикации). Для газов укажите давление (относительное или абсолютное), температуру и рабочую среду (например, воздух) (требуемый диапазон индикации).
Коды заказов
|
M1J-008GM004 M1J-008GM010 M1J-008GM020 M1J-008GM030 M1J-008GM040 M1J-008GM060 M1J-010GM004 M1J-010GM010 M1J-010GM020 M1J-010GM030 M1J-010GM040 M1J-010GM060 M1J-015GM004 M1J-015GM010 M1J-015GM020 M1J-015GM030 M1J-015GM040 M1J-015GM060 M1J-020GM004 M1J-020GM010 M1J-020GM020 M1J-020GM030 M1J-020GM040 M1J-020GM060 M1J-025GM004 M1J-025GM010 M1J-025GM020 M1J-025GM030 M1J-025GM040 M1J-025GM060 M1J-008GK004 M1J-008GK010 M1J-008GK020 M1J-008GK030 M1J-008GK040 M1J-008GK060 M1J-010GK004 M1J-010GK010 M1J-010GK020 M1J-010GK030 M1J-010GK040 M1J-010GK060 M1J-015GK004 M1J-015GK010 M1J-015GK020 M1J-015GK030 M1J-015GK040 M1J-015GK060 M1J-020GK004 M1J-020GK010 M1J-020GK020 M1J-020GK030 M1J-020GK040 M1J-020GK060 M1J-025GK004 M1J-025GK010 M1J-025GK020 M1J-025GK030 M1J-025GK040 M1J-025GK060 |
