Индикатор / реле расхода NJ / NJV
- Шкала для различных значений вязкости или вязкости, стабилизированной от 30 до 200 мм²/с
- Также для темных или грязных рабочих сред
- Прочная конструкция
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Механический расходомер с подпружиненным поршнем для жидких рабочих сред. Измеренное значение передается на индикаторное кольцо посредством магнитной муфты. Благодаря этому разделению дисплей не загрязняется. Прочная конструкция из латуни или нержавеющей стали.
Технические данные
| Реле | опционное герконовое реле | |
| Номинальный диаметр | DN 8...25 | |
| Технологическое соединение |
внутренняя резьба G 1/4...G 1 (дополнительные технологические соединения доступны по запросу) |
|
| Диапазон индикации | 2...80 л/мин | Подробности см. в таблице «Диапазоны». |
| Qmax. | до 80 л/мин | |
| Допуск | ±8% от полной шкалы, минимум 1 л/мин | |
| Сопротивление давления | PN 100 бар | |
| Температура рабочей среды | -20...+100 °C | |
| Температура окружающей среды | -20...+70 °C | |
| Рабочая среда | Вода (только NJ), масла (агрессивные среды – по запросу) | |
| Монтажная схема | опции см. в разделе «Опции переключающих контактов» | |
| Переключающее напряжение | ||
| Переключающий ток | ||
| Характеристики реле | ||
| Класс защиты | ||
| Класс защиты | ||
| Электрическое подключение | ||
| Материалы, контактирующие с рабочей средой | Латунная конструкция: CW614N никелированная, CW614N, 1.4310, магнитотвердый феррит, бутадиен-нитрильный каучук | Конструкция из нержавеющей стали только с NJ: 1.4571, 1.4310, магнитотвердый феррит с покрытием из ПТФЭ, фторэластомер |
| Материалы, не контактирующие с рабочей средой | Акриловый HS | |
| Вес | См. Таблицу «Размеры и вес» | |
| Монтажное положение | Стандартный вариант: Вертикальный внутренний поток снизу вверх; возможны другие монтажные положения; монтажное положение влияет на точку и диапазон переключения. | |
Диапазоны
Данные в Таблице соответствуют горизонтальному внутреннему потоку с увеличением расхода.
Стандартная комплектация NJ
| G |
Диапазон индикации л/мин H2O |
Qmax. рекомендуемый |
Типы |
| G 1/4 | 2 - 10 | 10 | NJ-008G.010 |
| G 3/8 | 20 | NJ-010G.010 | |
| 4 - 20 | NJ-010G.020 | ||
| G 1/2 | 2 - 10 | 40 | NJ-015G.010 |
| 4 - 20 | NJ-015G.020 | ||
| 10 - 40 | NJ-015G.040 | ||
| G 3/4 | 2 - 10 | 60 | NJ-020G.010 |
| 4 - 20 | NJ-020G.020 | ||
| 10 - 40 | NJ-020G.040 | ||
| G 1 | 2 - 10 | 80 | NJ-025G.010 |
| 4 - 20 | NJ-025G.020 | ||
| 10 - 40 | NJ-025G.040 | ||
| 20 - 80 | NJ-025G.080 | ||
| Возможны специальные диапазоны. | |||
Многошкальные диапазоны индикации
| 1 | 20-45 | 75-120 | 180-250 | мм2/с |
| 2 - 10 | 0,6 - 8 | 0,2 - 7 | 0,1 - 4 | л/мин |
| 4 - 20 | 2,0 - 19 | 1,0 - 17 | 0,5 - 15 | |
| 10 - 40 | 7,0 - 38 | 6,0 - 37 | 4,0 - 36 | |
| 20 - 80 | 19,0 - 73 | 17,0 - 68 | 13,0 - 63 |
Стабилизированная вязкость NJV
Устройства с компенсацией вязкости испытываются на заводе в соответствии с ISO VG100.
| G |
Диапазон индикации л/мин, масло 30...200 мм²/с |
Qmax. рекомендуемый |
Типы |
| G 1/4 | 2 - 10 | 10 | NJV-008G.010 |
| G 3/8 | 20 | NJV-010G.010 | |
| 4 - 20 | NJV-010G.020 | ||
| G 1/2 | 2 - 10 | 40 | NJV-015G.010 |
| 4 - 20 | NJV-015G.020 | ||
| 10 - 40 | NJV-015G.040 | ||
| G 3/4 | 2 - 10 | 60 | NJV-020G.010 |
| 4 - 20 | NJV-020G.020 | ||
| 10 - 40 | NJV-020G.040 | ||
| 10 - 60 | NJV-020G.080 | ||
| G 1 | 2 - 10 | 80 | NJV-025G.010 |
| 4 - 20 | NJV-025G.020 | ||
| 10 - 40 | NJV-025G.040 | ||
| 10 - 60 | NJV-025G.060 | ||
| Возможны специальные диапазоны. | |||

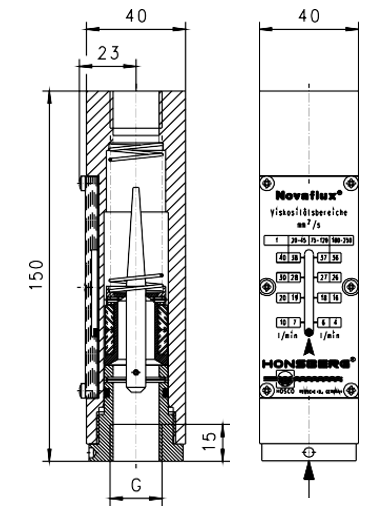

Размеры и вес
| G | Типы |
Вес кг |
||
|
Без переключающей головки NJ- / NJV- |
С пластмассовой переключающей головкой NJK / NJVK |
С металлической переключающей головкой NJM / NJVM |
||
| G 1/4 | ...-008G.... | 1,5 | 1,65 | 1,95 |
| G 3/8 | ...-010G.... | 1,4 | 1,55 | 1,85 |
| G 1/2 | ...-015G.... | 1,3 | 1,45 | 1,75 |
| G 3/4 | ...-020G.... | |||
| G 1 | ...-025G.... | 1,2 | 1,35 | 1,65 |
Опции переключающих контактов

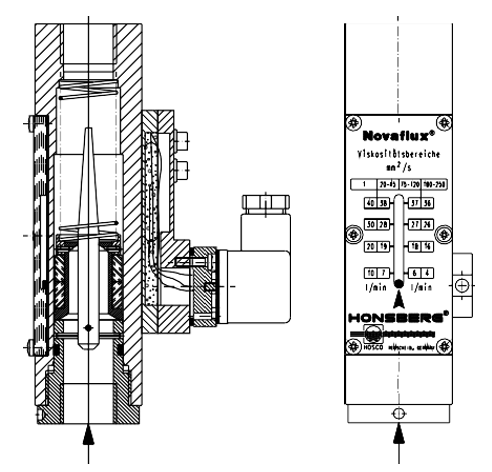

Пластмассовые переключающие контакты
Переключающий контакт K1
| Монтажная схема |
№ 0.338 диод зеленый |
| Переключающее напряжение | макс. 250 В перем. тока |
| Переключающий ток | макс. 0,5 А |
| Характеристики реле | макс. 10 ВА |
| Класс защиты | 2 – безопасная изоляция |
| Защита от проникновения жидкости и пыли | IP 65 |
| Электрическое подключение | Разъем DIN 43650-A |
| Материалы, не контактирующие с рабочей средой | Полиамид |
| Дополнительный вес | 0,2 кг |
Переключающий контакт K2
| Монтажная схема | нормально разомкнутый контакт (НР), № 0.445 |
| Переключающее напряжение | макс. 250 В перем. тока |
| Переключающий ток | макс. 0,5 А |
| Коммутационная способность | макс. 10 ВА |
| Класс защиты | 2 – безопасная изоляция |
| Защита от проникновения жидкости и пыли | IP 65 |
| Электрическое подключение | Разъем DIN 43650-A |
| Материалы, не контактирующие с рабочей средой | Полиамид |
| Дополнительный вес | 0,2 кг |
Переключающий контакт K3
| Монтажная схема | переключатель № 0.347 |
| Переключающее напряжение | макс. 24 В пост. тока |
| Класс защиты | 2 – безопасная изоляция |
| Защита от проникновения жидкости и пыли | IP 65 |
| Электрическое подключение | разъем Hirschmann G 4 |
| Материалы, не контактирующие с рабочей средой | Полиамид |
| Дополнительный вес | 0,2 кг |

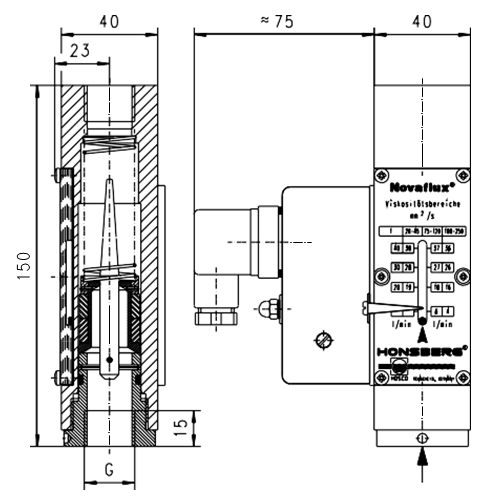

Переключающие контакты, выполненные из металла
Переключающий контакт M1
| Монтажная схема |
№ 0.333 Внимание! Заземлена только крышка, а не корпус индикатора расхода |
| Переключающее напряжение | макс. 250 В перем. тока |
| Переключающий ток | макс. 5 А |
| Напряжение питания | 230 В перем. тока; опция: 125 В перем. тока, 24 В DN (10 мА) |
| Класс защиты | 1 — Соединение PE (защитное заземление) |
| Защита от проникновения жидкости и пыли | IP 65 |
| Электрическое подключение | кабель 2,5 м |
| Материалы, не контактирующие с рабочей средой | сталь, с рильсановым покрытием, полиамид |
| Дополнительный вес | 0,35 кг |
Переключающий контакт M2
| Монтажная схема |
Нормально разомкнутый контакт (НР) № 0.215 Внимание! Заземлена только крышка, а не корпус индикатора расхода |
| Переключающее напряжение | макс. 250 В перем. тока |
| Переключающий ток | макс. 0,5 А |
| Характеристики реле | макс. 10 ВА |
| Класс защиты | 1 — Соединение PE (защитное заземление) |
| Защита от проникновения жидкости и пыли | IP 65 |
| Электрическое подключение | кабель 2,5 м |
| Материалы, не контактирующие с рабочей средой | сталь, с рильсановым покрытием, полиамид |
| Дополнительный вес | 0,3 кг |
Обращение и эксплуатация. Примечание
- Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
- Если рабочая среда грязная, установите фильтр (используйте магнитный фильтр для ферритных компонентов).
- Не допускается превышение значений, указанных для напряжения, тока и мощности.
- При включении нагрузка должна быть подсоединена последовательно.
- Электрические данные относятся к омическим нагрузкам. Емкостные, индуктивные и ламповые нагрузки следует эксплуатировать с использованием защитной цепи.
Регулировка
Если требуется установить значение переключения, необходимо отрегулировать головку реле в продольном направлении. По достижении требуемого значения переключения необходимо зафиксировать переключающий контакт с помощью крепежных болтов.
Код для заказа
○ - Опция
| 1. | Конструкция | |||
| NJ | стандартная комплектация | |||
| NJV | с компенсацией вязкости | |||
| 2. | Переключающий контакт | |||
| - | без переключающего контакта | |||
| K1- | с переключающим контактом K1 — электрическая схема 0.338 | |||
| K2- ○ | с переключающим контактом K2 — электрическая схема 0.445 | |||
| K3- ○ | с переключающим контактом K3 — электрическая схема 0.347 | |||
| M1- ○ | с переключающим контактом M1 — электрическая схема 0.333 | |||
| M2- ○ | с переключающим контактом M2 — электрическая схема 0.215 | |||
| 3. | Номинальный диаметр | |||
| 008 | DN 8 - G 1/4 | |||
| 010 | DN 10 - G 3/8 | |||
| 015 | DN 15 - G 1/2 | |||
| 020 | DN 20 - G 3/4 | |||
| 025 | DN 25 - G 1 | |||
| 4. | Технологическое соединение | |||
| G | внутренняя резьба | |||
| 5. | Материал соединения | |||
| M | Латунь | |||
| K ○ | Нержавеющая сталь | |||
| 6. | NJ — Диапазон индикации H2O для вертикального потока внутрь | |||
| 010 | 2 - 10 л/мин | • | ||
| 020 | 4 - 20 л/мин | • | ||
| 040 | 10 - 40 л/мин | • | ||
| 080 | 20 - 80 л/мин | • | ||
| NJV — Диапазон индикации масла 30..200 мм²/с для вертикального внутреннего потока | ||||
| 010 | 2–10 л/мин | • | ||
| 020 | 4–20 л/мин | • | ||
| 040 | 10–40 л/мин | • | ||
| 060 | 20–60 л/мин | • | ||
Опции
- Специальные количества / специальная градуировка
Информация для оформления заказа
- Укажите направление потока, рабочую среду и диапазон индикации.
- Для вязких рабочих сред укажите вязкость, температуру и рабочую среду (например, ISO VG 68) (уточните диапазон индикации).
- Для газов укажите давление (относительное или абсолютное), температуру и рабочую среду (например, воздух) (требуемый диапазон индикации)
