Индикатор / реле расхода VF
- Переключающий контакт (опция)
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Механический индикатор расхода, обеспечивающий количественное отображение расхода жидких или газообразных рабочих сред.
Технические данные
Индикатор расхода VF
| Номинальный диаметр | DN 8 | |
| Технологическое соединение | внутренняя резьба G 1/4 | |
| Диапазон индикации | 0,005...5 л/мин | Подробности см. в таблице «Диапазоны». |
| Qmax. | 5 л/мин | |
| Допуск | ±10 % полного диапазона измерений | |
| Сопротивление давления | PN 16 бар | |
| Температура рабочей среды | -20...+100 °C | |
| Температура окружающей среды | -20...+70 °C | |
| Рабочая среда | вода (масла до 46 мм2/с, газы и агрессивные среды – по запросу) | |
| Материалы, контактирующие с рабочей средой | Латунная конструкция: CW614N никелированная, дюран 50, 1.4571, магнитотвердый феррит, бутадиен-нитрильный каучук | Конструкция из нержавеющей стали: 1.4571, дюран 50, магнитотвердый феррит, фторэластомер |
| Материалы, не контактирующие с рабочей средой | Анодированный алюминий | |
| Вес | 0,14 кг | |
| Монтажное положение | Стандартный вариант: Вертикальный внутренний поток снизу вверх; возможны другие монтажные положения; монтажное положение влияет на точку и диапазон переключения. | |
Переключающий контакт VFR
| Переключатель | Геркон |
| Технологическое соединение | внутренняя резьба G 1/4 |
| Диапазон переключения | 0,005...5 л/мин, подробнее см. раздел «Диапазоны» |
| Допуск | ±10 % полного диапазона измерений |
| Температура окружающей среды | -20...+70 °C |
| Монтажная схема | нормально разомкнутый контакт (НР), № 0.372 |
| Переключающее напряжение | макс. 200 В перем. тока |
| Переключающий ток | макс. 1 А |
| Коммутационная способность | макс. 20 ВА |
| Класс защиты | 2 – безопасная изоляция |
| Защита от проникновения жидкости и пыли | IP 65 |
| Электрическое подключение | Разъем DIN 43650-C |
| Материалы, не контактирующие с рабочей средой | Полибутилентерефталат, полиамид, бутадиен-нитрильный каучук, никелированная латунь, нержавеющая сталь |
| Вес | 0,02 кг |
Диапазоны
Для диапазонов переключения детали, указанные в таблице, соответствуют горизонтальному внутреннему потоку и уменьшающемуся расходу; для диапазонов индикации они соответствуют горизонтальному внутреннему потоку и увеличивающемуся расходу.
|
Диапазон индикации / переключения H2O |
Qmax. рекомендуемый |
Типы |
| 5,0 - 60,0 мл/мин | 60,0 мл/мин | VF.-008G.006 |
| 25,0...130,0 мл/мин | 130,0 мл/мин | VF.-008G.013 |
| 0,1 - 0,6 л/мин | 0,6 л/мин | VF.-008G.060 |
| 0,5 - 3,0 л/мин | 3,0 л/мин | VF.-008G.300 |
| 1,0 - 5,0 л/мин | 5,0 л/мин | VF.-008G.500 |

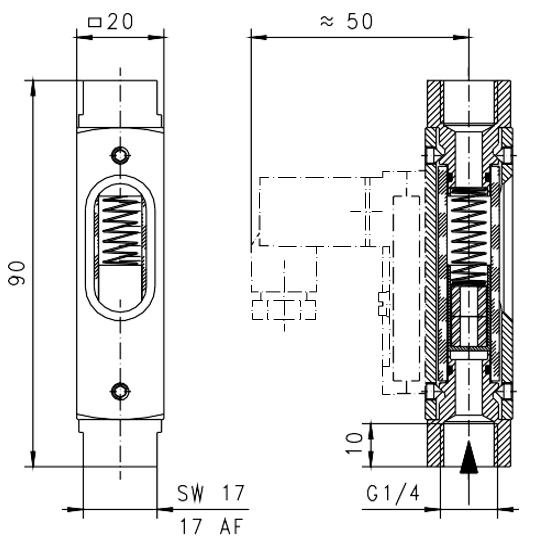

Размеры
Правила обращения и эксплуатации
- Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
- Если рабочая среда грязная, установите фильтр (используйте магнитный фильтр для ферритных компонентов).
- Не допускается превышение значений, указанных для напряжения, тока и мощности.
- При включении нагрузка должна быть подсоединена последовательно.
- Электрические данные относятся к омическим нагрузкам. Емкостные, индуктивные и ламповые нагрузки следует эксплуатировать с использованием защитной цепи.
Код для заказа
1.
—
2.008
3.G
4.
5.
| 1. | Типы | |
| VF | Индикатор расхода | |
| VFR | Индикатор расхода с переключающим контактом | |
| 2. | Номинальный диаметр | |
| 008 | DN 8 - G 1/4 | |
| 3. | Технологическое соединение | |
| G | внутренняя резьба | |
| 4. | Материал соединения | |
| M | Латунь | |
| K | Нерж. сталь | |
| 5. | Диапазон индикации / переключения для H2O при вертикальном внутреннем потоке | |
| 006 | 5,0 - 60,0 мл/мин | |
| 013 | 25,0 - 130,0 мл/мин | |
| 060 | 0,1 - 0,6 л/мин | |
| 300 | 0,5 - 3,0 л/мин | |
| 500 | 1,0 - 5,0 л/мин | |
Опции
- Диапазоны индикации / переключения для масла или газа
- Специальные значения
- Шкала 0...100 %
- Типы VFR – переключающая головка с переключателем
- Модель для воздуха
Информация для оформления заказа
- Укажите направление потока, рабочую среду и диапазон индикации.
- Для масел. Укажите вязкость, температуру и обозначение (например, ISO VG 68) (уточните диапазон индикации).
- Для газов укажите давление (относительное или абсолютное), температуру и рабочую среду (например, воздух) (требуемый диапазон индикации).
Коды заказов
|
VF-008GM006 VF-008GM013 VF-008GM060 VF-008GM300 VF-008GM500 VF-008GK006 VF-008GK013 VF-008GK060 VF-008GK300 VF-008GK500 VFR-008GM006 VFR-008GM013 VFR-008GM060 VFR-008GM300 VFR-008GM500 VFR-008GK006 VFR-008GK013 VFR-008GK060 VFR-008GK300 VFR-008GK500 |
