Индикатор / реле расхода VO
- Переключающий контакт (опция)
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Механический индикатор расхода, обеспечивающий количественное отображение расхода жидких рабочих сред.
Технические данные
Индикатор расхода VO
| Номинальный диаметр | DN 15,0...25 | |
| Технологическое соединение | внутренняя резьба G 1/2...G 1 | |
| Диапазон индикации | 0,1...150 л/мин | Подробности см. в Таблице «Диапазоны». |
| Qmax. | 150 л/мин | |
| Допуск | ±10 % полного диапазона измерений | |
| Сопротивление давления | PN 10 бар | |
| Температура рабочей среды | -20...+100 °C | |
| Температура окружающей среды | -20...+70 °C | |
| Рабочая среда | вода (масла, газы и агрессивные среды – по запросу) | |
| Материалы, контактирующие с рабочей средой | Латунная конструкция: CW614N никелированная, дюран 50, 1.4571, магнитотвердый феррит, бутадиен-нитрильный каучук | Конструкция из нержавеющей стали: 1.4571, дюран 50, магнитотвердый феррит, фторэластомер |
| Материалы, не контактирующие с рабочей средой | Анодированный алюминий | |
| Вес | См. Таблицу «Размеры и вес» | |
| Монтажное положение | Стандартный вариант: Вертикальный внутренний поток снизу вверх; возможны другие монтажные положения; монтажное положение влияет на точку и диапазон переключения. | |
Переключающий контакт VOR для DN 15
| Реле | Геркон |
| Диапазон переключения | 0,1...28 л/мин, подробнее см. раздел «Диапазоны» |
| Допуск | ±10 % полного диапазона измерений |
| Температура окружающей среды | -20...+70 °C |
| Монтажная схема |
нормально разомкнутый контакт (НР), № 0.372 |
| Переключающее напряжение | макс. 230 В перем. тока |
| Переключающий ток | макс. 3 А |
| Коммутационная способность | макс. 60 ВА |
| Класс защиты | 2 – безопасная изоляция |
| Защита от проникновения жидкости и пыли | IP 65 |
| Соединение | Разъем DIN 43650-C |
| Материалы, не контактирующие с рабочей средой | Поликарбонат, полиамид, бутадиен-нитрильный каучук, никелированная латунь, нержавеющая сталь |
| Вес | 0,02 кг |
Переключающий контакт VOR для DN 25
| Переключатель/датчик | Геркон |
| Диапазон переключения | 15...150 л/мин, подробнее см. раздел «Диапазоны» |
| Допуск | ±10 % полного диапазона измерений |
| Температура окружающей среды | -20...+70 °C |
| Монтажная схема |
нормально разомкнутый контакт (НР), № 0.372 |
| Переключающее напряжение | макс. 230 В перем. тока |
| Переключающий ток | макс. 1,5 А |
| Коммутационная способность | макс. 100 ВА |
| Класс защиты | 2 – безопасная изоляция |
| Защита от проникновения жидкости и пыли | IP 65 |
| Электрическое подключение | Штекер DIN 43650-A / ISO 4400 |
| Материалы, не контактирующие с рабочей средой | Полибутиленгликолькарбонат (ПБК), полиамид, бутадиен-нитрильный каучук, никелированная латунь, нержавеющая сталь |
| Вес | 0,02 кг |
Диапазоны
Для диапазонов переключения детали, указанные в таблице, соответствуют горизонтальному внутреннему потоку и уменьшающемуся расходу; для диапазонов индикации они соответствуют горизонтальному внутреннему потоку и увеличивающемуся расходу.
| G |
Диапазон индикации / переключения л/мин H2O |
Qmax. рекомендуемый |
Типы |
| G 1/2 | 0,2 - 0,5 | 0,5 | VO.-015G.0005 |
| 0,3 - 1,0 | 1,0 | VO.-015G.0010 | |
| 0,7 - 2,0 | 2,0 | VO.-015G.0020 | |
| 1,6 - 4,0 | 4,0 | VO.-015G.0040 | |
| 3,0 - 8,0 | 8,0 | VO.-015G.0080 | |
| 8,0 - 20,0 | 20,0 | VO.-015G.0200 | |
| 12,0 - 28,0 | 28,0 | VO.-015G.0280 | |
| G 1 | 15,0 - 45,0 | 45,0 | VO.-025G.0450 |
| 30,0 - 90,0 | 90,0 | VO.-025G.0900 | |
| 60,0 - 150,0 | 150,0 | VO.-025G.1500 |

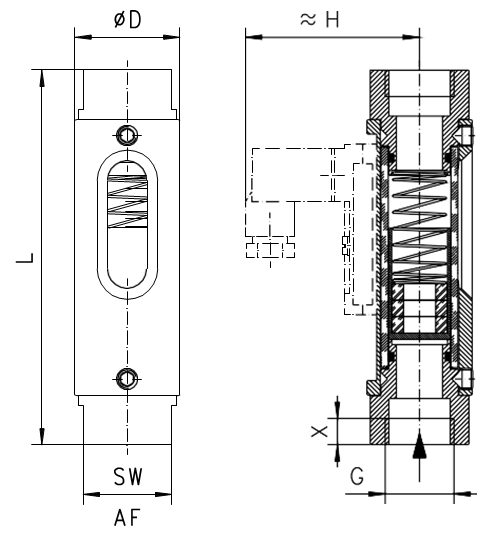

Размеры и вес
| G | Типы | D | H | L | X | SW |
Вес кг |
| G 1/2 | VO-015G. | 32 | - | 114 | 8 | 27 | 0,30 |
| VOR-015G. | 53 | 0,32 | |||||
| G 1 | VO-025G. | 50 | - | 158 | 10 | 41 | 1,00 |
| VOR-025G. | 77 | 1,02 |
Правила обращения и эксплуатации
- Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
- Если рабочая среда грязная, установите фильтр (используйте магнитный фильтр для ферритных компонентов).
- Не допускается превышение значений, указанных для напряжения, тока и мощности.
- При включении нагрузка должна быть подсоединена последовательно.
- Электрические данные относятся к омическим нагрузкам. Емкостные, индуктивные и ламповые нагрузки следует эксплуатировать с использованием защитной цепи.
Код для заказа
| 1. | Типы | |||
| VO | Индикатор потока | |||
| VOR | Индикатор потока с переключающим контактом | |||
| 2. | Номинальный диаметр | |||
| 015 | DN 15 - G 1/2 | |||
| 025 | DN 25 - G 1 | |||
| 3. | Технологическое соединение | |||
| G | внутренняя резьба | |||
| 4. | Материал соединения | |||
| M | Латунь | |||
| K | Нержавеющая сталь | |||
| 5. | Диапазон индикации / переключения для H2O при вертикальном внутреннем потоке | |||
| 0005 | 0,2 - 0,5 л/мин | • | ||
| 0010 | 0,3 - 1,0 л/мин | • | ||
| 0020 | 0,7 - 2,0 л/мин | • | ||
| 0040 | 1,6 - 4,0 л/мин | • | ||
| 0080 | 3,0 - 8,0 л/мин | • | ||
| 0200 | 8,0 - 20,0 л/мин | • | ||
| 0280 | 12,0 - 28,0 л/мин | • | ||
| 0450 | 15,0 - 45,0 л/мин | • | ||
| 0900 | 30,0 - 90,0 л/мин | • | ||
| 1500 | 60,0 - 150,0 л/мин | • | ||
Опции
- Диапазоны индикации / переключения для масла или газа
- Специальные значения
- Шкала 0...100 %
- Трансформатор 250 В переменного тока, 1,5 А, 50 ВА, проводка №. 0.282 (опция)
- Типы VOR – переключающая головка с переключателем
- Модель для воздуха
Информация для оформления заказа
- Укажите направление потока, рабочую среду и диапазон индикации.
- Для масел. Укажите вязкость, температуру и обозначение (например, ISO VG 68) (уточните диапазон индикации).
- Для газов укажите давление (относительное или абсолютное), температуру и рабочую среду (например, воздух) (уточните диапазон индикации).
Коды заказов
|
