Переключающая головка A-H2.1Для устройств: HD1K-, HD2K-, HD1KO, HD2KO-
- I M1 Ex ia I Ma
- II 1G Ex ia IIC T4 Ga
- II 1D Ex ia IIIB T135°C Da
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики

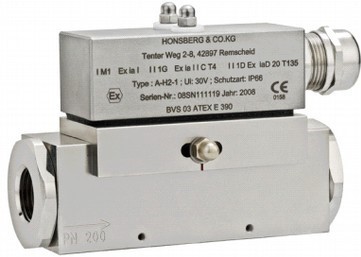

Искробезопасная переключающая головка с герконом и одобрением ATEX для устройств серии HD, для использования в искробезопасных силовых цепях.
Технические данные
| Переключатель | Геркон |
| Температура | Tu макс. 50 °C |
| Вес | 0,35 кг дополнительно |
| Переключатель | Геркон |
| Монтажная схема |
переключатель, № 0.282 |
| Переключающее напряжение | макс. 30 В |
| Переключающий ток | макс. 1,5 А |
| Коммутационная способность | макс. 50 Вт |
| Защита от проникновения жидкости и пыли | IP 65 |
| Класс защиты | 3 – защитное сверхнизкое напряжение |
| Электрическое подключение |
Резьбовой кабельный ввод M20x1.5 для кабеля диаметром 7-13 мм, соответствующий DIN EN 60079-14, VDE 0165 часть 1, макс. поперечное сечение оболочки 1,5 мм² |

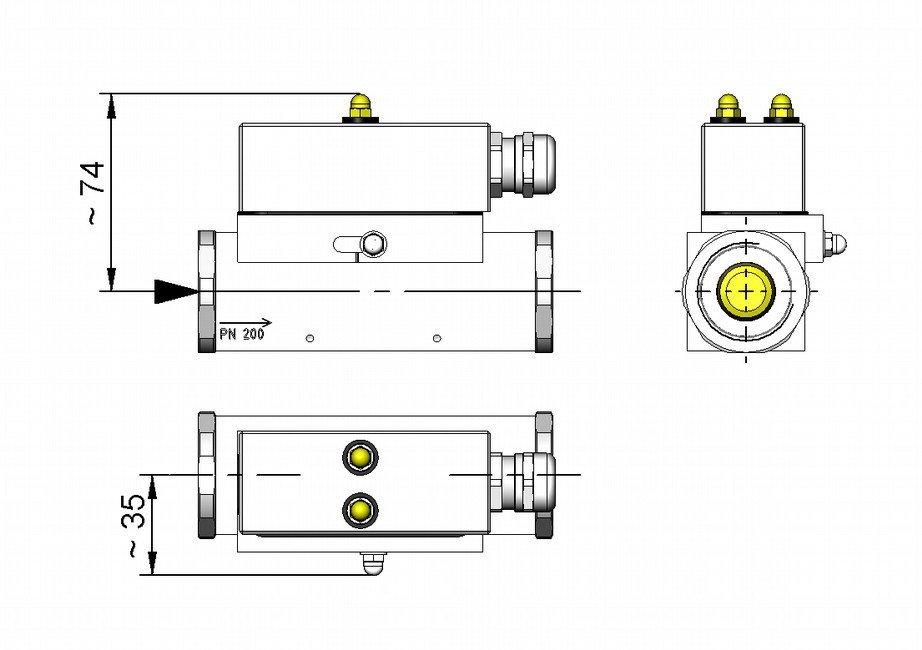

Размеры
Правила обращения и эксплуатации. Примечание
Общие
- Предназначен для использования только в искробезопасных силовых цепях. Обеспечьте соответствующий разделительный усилитель.
- Макс. длина кабеля 5 м.
- Не допускается превышение значений, указанных для напряжения, тока и мощности.
- При включении нагрузка должна быть подсоединена последовательно.
- Электрические данные относятся к омическим нагрузкам. Емкостные, индуктивные и ламповые нагрузки следует эксплуатировать с использованием защитной цепи.
HD1KO- / HD2KO-
- Дисплей с пластмассовыми деталями – не открывать во взрывоопасной атмосфере.
Регулировка
Если требуется установить значение переключения, необходимо отрегулировать переключающую головку в продольном направлении. По достижении требуемого значения переключения необходимо зафиксировать переключающее устройство с помощью крепежного болта.
Код для заказа
Заказывается базовое устройство, например, HD1K-015GM005A с переключающей головкой, например, A-H2.1
