Преобразователь / датчик расхода LABO-HD2K-I / U / F / C

Характеристики

Механический датчик расхода для масла, с подпружиненным поршнем и магнитным срабатыванием датчиков Холла. Прочная конструкция из латуни или нержавеющей стали.

Электроника LABO обеспечивает различные выходные сигналы:

• Аналоговый сигнал 0/4...20 мА (LABO-HD2K-...I)
• Аналоговый сигнал 0/2...10 В (LABO-HD2K-...U)
• Частотный сигнал (LABO-HD2K-...F) или
• Сигнал значения Импульс / x литров (LABO-HD2K-...C)

Также доступна модель с релейным выходом.

При желании может быть установлено конечное значение диапазона для существующего потока с помощью функции «обучения».

Технические данные

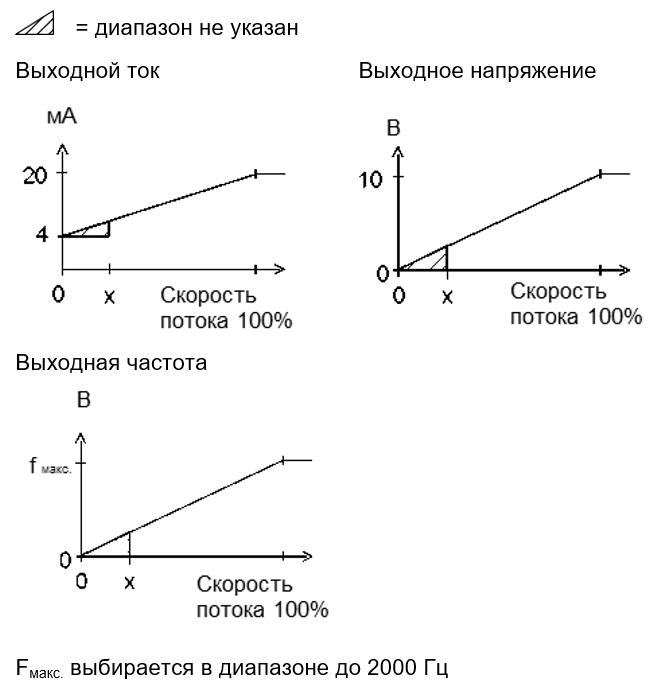

Кривые выходного сигнала

Значение x = начало указанного диапазона

Другие характеристики – по запросу.

Диапазоны

Данные в таблице относятся к горизонтальному внутреннему потоку с увеличением расхода.

Тип LABO-HD2K с компенсацией вязкости

Возможны специальные диапазоны.

Монтажная схема

Пример подключения: PNP NPN

Размеры и вес

Включая электронику LABO

Правила обращения и эксплуатации. Примечание

Конечное значение диапазона измерения может быть запрограммировано пользователем посредством «обучения». Возможность программирования должна быть указана при заказе, в противном случае устройство будет не программируемым.

Конфигуратор устройств ECI-1 с соответствующим программным обеспечением доступен в качестве удобной опции для программирования всех параметров с помощью ПК и для регулировки.

Функция обучения не доступна для LABO-HD2K-C.

• Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
• Включите в комплект поставки фильтр, если рабочая среда загрязнена (используйте магнитный фильтр для ферритовых компонентов)
• При неблагоприятных условиях давления, например при атмосферном давлении, может возникнуть кавитация.

Эксплуатация и программирование

Процесс обучения может осуществляться пользователем следующим образом:

• Создайте в трубопроводе соответствующий расход.
• Подайте импульс длительностью не менее 0,5 секунды и не более 2 секунд на контакт 2 (например, импульс от источника питания посредством перемычки или импульс от ПЛК), чтобы получить измеренное значение.
• После успешного завершения «обучения» подключите контакт 2 к линии 0 В, чтобы предотвратить непреднамеренное программирование.

Устройства оснащены желтым светодиодом, который мигает во время подачи программирующего импульса. Во время работы светодиод служит индикатором рабочего напряжения (для аналогового выхода) или состояния переключения (для частотного или импульсного выхода).

Чтобы избежать необходимости перехода в нежелательное рабочее состояние в целях «обучения», устройство может быть оснащено на заводе-изготовителе функцией смещения «обучения» (teach-offset). Значение «смещения обучения» прибавляется к текущему измеренному значению перед сохранением. Значение смещения может быть положительным или отрицательным.

Пример: Конец диапазона измерения должен быть установлен на 80 %. Однако безопасно допускается достигать только уровня 60 %. В этом случае устройство должно быть заказано со «смещением обучения» +20 %. При расходе 60 % в процессе обучения будет сохраняться значение 80 %.

Существует множество других параметров, которые при необходимости можно запрограммировать с помощью конфигуратора устройств ECI-1.

Код для заказа

Заказывается базовое устройство, т. е. HD2K-015GM005E с электроникой, например, LABO-HD2K-INS

Опции для HD2K

• Специальные диапазоны

Принадлежности

• Кабель / круглый штепсельный разъем (KB...)
  См. дополнительную информацию в разделе «Принадлежности»
• Преобразователь OMNI-TA
• Конфигуратор устройств ECI-1
