Расходомер / Монитор FLEX-HD1K

Характеристики

Датчики работают с 16-битным процессором, 12-битным аналого-цифровым преобразователем и 12-битным цифро-аналоговым преобразователем. Линеаризация и калибровка выполняются автоматически. Флэш-память гарантирует конвертируемость всех программ.

Предусмотрена возможность выбора переключателя либо с транзисторным (двухтактным), либо с частотным выходом. Одновременно можно использовать аналоговый выход 4...20 мА или 0...10 В. Для переключающих выходов доступно множество опций.

• Регулируемые диапазоны для аналоговых выходов
• Регулируемый гистерезис
• Переключатель минимального или максимального уровня
• Инверсия выходов
• Функция окна
• Задержка после включения питания
• Задержки переключения (Вкл., Выкл.)

Технические данные

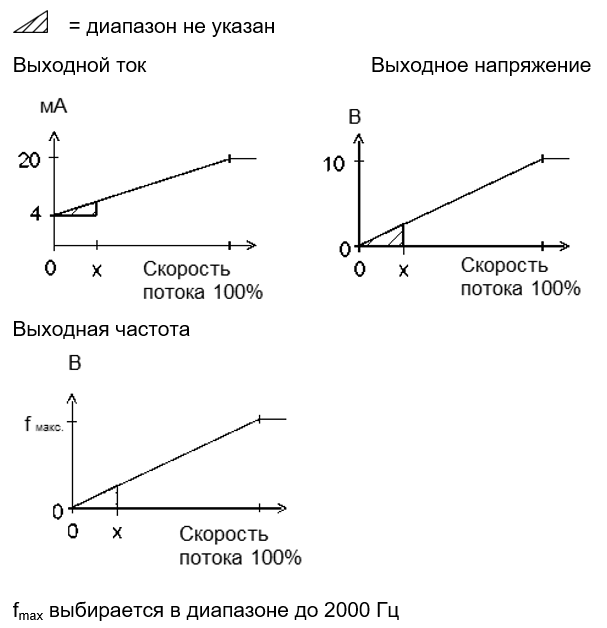

Кривые выходного сигнала

Значение x = начало указанного диапазона

Fмакс. выбирается в диапазоне до 2000 Гц
Другие характеристики – по запросу.

Диапазоны

Данные в таблице соответствуют горизонтальному внутреннему потоку с увеличением расхода.

Возможны специальные диапазоны.

Монтажная схема

Пример подключения: PNP NPN

Размеры и вес

Правила обращения и эксплуатации. Примечание

• Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
• Включите в комплект поставки фильтр, если рабочая среда загрязнена (используйте магнитный фильтр для ферритовых компонентов).

Корпус электроники постоянно подключен к первичному датчику. Электрическое соединение между электроникой и поршневым устройством отсутствует. После установки электронную головку можно повернуть в нужную сторону, чтобы совместить с выводом кабеля.
Поршневое устройство и электроника FLEX соответствующим образом согласованы друг с другом.

Программирование

Электроника содержит магнитный контакт, с помощью которого можно программировать различные параметры. Программирование осуществляется приложением магнитной клипсы на период от 0,5 до 2 секунд к маркировке, предусмотренной на этикетке. Если продолжительность контакта больше или меньше указанной, программирование не происходит (защита от внешних магнитных полей).

После программирования («обучения (teaching)») клипсу можно либо оставить на устройстве, либо снять для защиты данных.

Устройство оснащено желтым светодиодом, который мигает во время подачи программирующего импульса. Во время работы данный светодиод служит индикатором состояния переключающего выхода.

Чтобы избежать необходимости перехода в нежелательное рабочее состояние во время «обучения», устройство может быть снабжено на заводе функцией «teach-offset» (смещение обучения). Значение «teach-offset» добавляется к текущему измеренному значению перед сохранением (или вычитается, если введено отрицательное значение).

Пример : Значение переключения должно быть установлено на 70% диапазона измерения , так как при этом расходе следует извещать о критическом состоянии процесса . Однако безопасно допускается достигать только уровня 50%. В этом случае устройство должно быть заказано со «смещением обучения» +20 %. При уровне 50% в технологическом процессе значение переключения 70% будет сохранено во время "обучения".

Обычно программирование используется для настройки концевого выключателя. Однако при желании можно настроить и другие параметры, например конечное значение аналогового или частотного выхода.

Концевой выключатель можно использовать для контроля минимума или максимума.

При использовании конечного выключателя минимального уровня падение ниже предельного значения вызывает переключение датчика в аварийное состояние. Возврат в нормальное состояние происходит при повторном превышении суммы предельного значения и установленного гистерезиса.

При использовании конечного выключателя максимального уровня превышение предельного значения вызывает переключение датчика в аварийное состояние. Возврат в нормальное состояние происходит после повторного падения измеренного значения ниже разности предельного значения и установленного гистерезиса.

К переключению в аварийное состояние может быть применено время задержки переключения (tDS). Точно так же одно из нескольких значений времени задержки обратного переключения (tDR) может применяться для возврата в нормальное состояние.

В нормальном состоянии встроенный светодиод горит, в аварийном состоянии – не горит, что соответствует его состоянию при отсутствии напряжения питания.

В неинвертированной (стандартной) модели при нормальном состоянии переключающий выход находится на уровне напряжения питания; в аварийном состоянии он находится на уровне 0 В, так что обрыв провода также будет отображаться как аварийное состояние на приемнике сигнала. В качестве опции может быть предусмотрен инвертированный переключающий выход, т. е. в нормальном состоянии выход будет находиться на уровне 0 В, а в аварийном состоянии – на уровне напряжения питания.

Функция задержки включения питания (заказывается отдельно) позволяет поддерживать переключающий выход в нормальном состоянии в течение определенного времени после подачи напряжения питания.

Код для заказа

Заказывается базовое устройство, например, HD1K-015GM005E с электроникой, например, FLEX-HD1KIULO.

○ - Опция

Опции

• Измеренные значения для масла или газа
• Специальные значения
• Отображение температуры 0...120 °C
• Усиленный поршень

Принадлежности

• Кабель / круглый штепсельный разъем (KB...)
  См. дополнительную информацию в разделе «Принадлежности»

Информация для оформления заказа

• Укажите направление потока, рабочую среду и диапазон измерения
• Для вязких рабочих сред укажите вязкость, температуру и рабочую среду (например, ISO VG 68) (уточните диапазон измерения)
• Для газов укажите давление (относительное или абсолютное), температуру и рабочую среду (например, воздух) (требуемый диапазон измерения)

Информация для оформления заказа

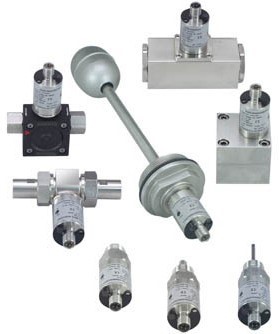

FLEX-преобразователь/счетчик можно использовать в сочетании с самыми разными типами датчиков расхода, уровня, температуры и давления. В результате было создано семейство датчиков, которые можно использовать в различных областях применения.
