Расходомер / Монитор FLEX-HR1MV

  • Стабилизированная вязкость от 30 до 200 мм²/с
  • Выходной сигнал 4...20 мА или 0...10 В
  • 1 программируемый переключатель или частотный выход
  • Программирование значения переключения, максимального значения или нулевой точки диапазона измерения с помощью магнитной клипсы
  • Защита программирования снятием клипсы
  • Полированный металлический корпус
  • Поворотная электронная головка для совмещения с кабельным выводом под углом 90°
  • Светодиод для отображения значения переключения

Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Или позвоните по телефону:
8 800 333-13-24

Характеристики

Датчики работают с 16-битным процессором, 12-битным аналого-цифровым преобразователем и 12-битным цифро-аналоговым преобразователем. Линеаризация и калибровка выполняются автоматически. Флэш-память гарантирует конвертируемость всех программ.

Предусмотрена возможность выбора переключателя либо с транзисторным (двухтактным), либо с частотным выходом. Одновременно можно использовать аналоговый выход 4...20 мА или 0...10 В. Для переключающих выходов доступно множество опций.

Опции предусматривают:

  • Регулируемые диапазоны аналоговых выходов
  • Регулируемый гистерезис
  • Переключатель минимального или максимального уровня
  • Инверсия выходов
  • Функция окна
  • Задержка после включения питания
  • Задержки переключения (Вкл., Выкл.)

Технические данные

Датчик Аналоговый датчик Холла
Номинальный диаметр DN 32...50
Технологическое соединение Внутренняя резьба G 1/4...G 2 дюйма (дополнительные технологические соединения доступны по запросу)
Диапазон измерения 2...200 л/мин Подробности см. в таблице «Диапазоны».
Qmax. до 250 л/мин
Допуск ±3 % от полного диапазона измерений плюс допуск на изменение вязкости
Сопротивление давления PN 200 бар
Температура рабочей среды -20...+85 °С опция: -20...+150 °С
Температура окружающей среды -20...+70 °C
Рабочая среда вода, масла (газы и агрессивные среды по запросу)
Монтажная схема См. раздел «Монтажная схема»
Источник питания 18...30 В пост. тока
Потребляемая мощность <1 Вт
Аналоговый выход 4...20 мА / нагрузка 500 Ом макс. или 0...10 В / нагрузка мин. 1 кОм
Переключающий выход Транзисторный выход (двухтактный), устойчивый к короткому замыканию и защищенный от нарушения полярности, lвых = 100 мА макс.
Индикация (только с переключающим выходом) желтый светодиод (горит = нормальное состояние / не горит = аварийное состояние)
Защита от проникновения жидкости и пыли IP 67
Электрическое подключение Для круглого штепсельного разъема M12x1, 4-контактного
Материалы, контактирующие с рабочей средой Латунная конструкция: CW614N никелированная, CW614N, 1.4310, магнитотвердый феррит DN 32...40: Бутадиен-нитрильный каучук Конструкция из нержавеющей стали: 1.4571, 1.4404, 1.4310, магнитотвердый феррит с покрытием из ПТФЭDN 32...40: Фторэластомер
Материалы, не контактирующие с рабочей средой CW614N, полифениленсульфид
Вес См. Таблицу «Размеры и вес»
Монтажное положение Стандартный вариант: горизонтальный внутренний поток; возможны другие монтажные положения; монтажное положение влияет на точку и диапазон переключения.

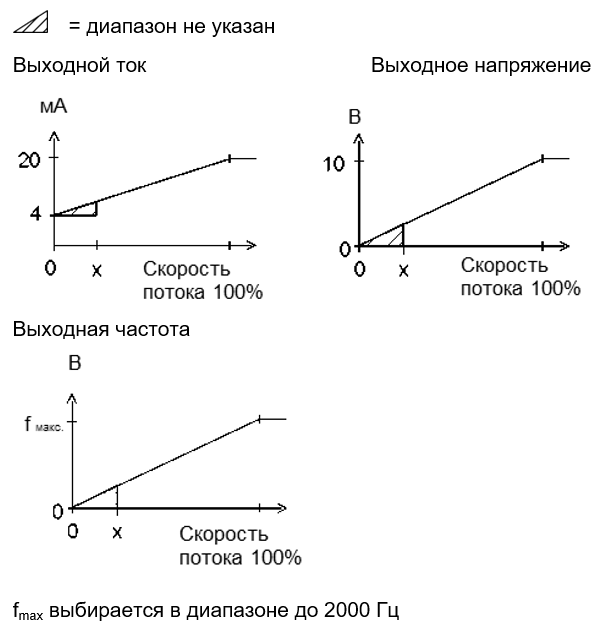

Кривые выходного сигнала

Значение x = начало указанного диапазона

Другие характеристики – по запросу.

Диапазоны

Данные в таблице соответствуют горизонтальному внутреннему потоку с увеличением расхода.

Диапазон переключения
л/мин, H2O или масло
30...200 мм2
Диапазон индикации
л/мин, H2O или масло
30...200 мм2
Qmax.
рекомендуемый
2 - 12 2 - 15 50
5 - 20 5 - 25 60
10 - 40 10 - 45 100
20 - 60 20 - 65 150
30 - 100 30 - 110 200
50 - 150 50 - 160 230
100 - 200 100 - 220 250

Возможны специальные диапазоны.

Монтажная схема

Пример подключения: PNP NPN

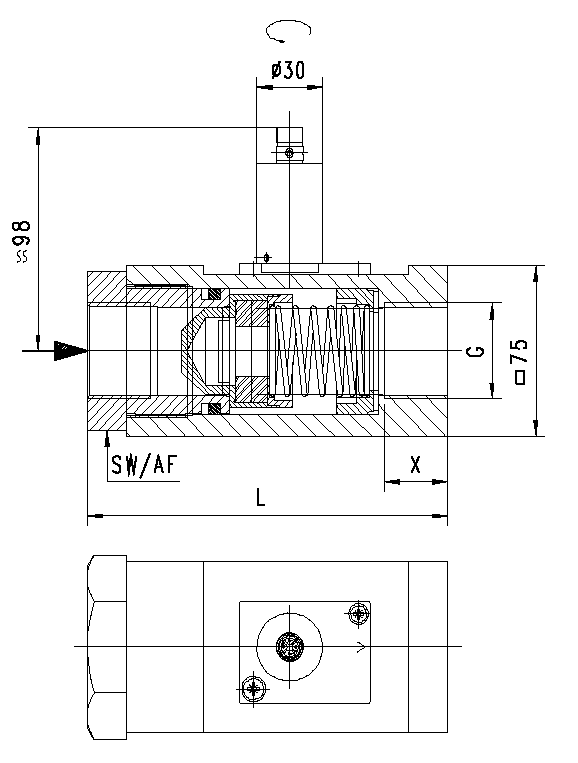

Размеры и вес

DN G Типы L SW X Вес
кг
32 G 11/4 HR1MV-0032G.E 165 70 29 5,8
40 G 11/2 HR1MV-0040G.E 165 5,5
50 G 2 HR1MV-0050G.E 150 - 26 5,0

Правила обращения и эксплуатации. Примечание

  • Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
  • Включите в комплект поставки фильтр, если рабочая среда загрязнена (используйте магнитный фильтр для ферритовых компонентов).

Корпус электроники постоянно подключен к первичному датчику. Электрическое соединение между электроникой и поршневым устройством отсутствует. После установки электронную головку можно повернуть в нужную сторону, чтобы выровнять кабельный вывод.
Поршневое устройство и электроника FLEX соответствующим образом согласованы друг с другом.

Программирование

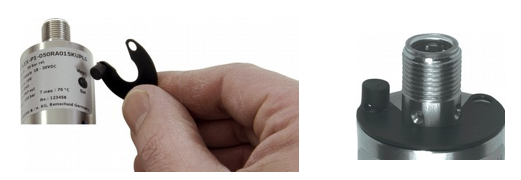

Электроника содержит магнитный контакт, с помощью которого можно программировать различные параметры. Программирование осуществляется приложением магнитной клипсы на период от 0,5 до 2 секунд к маркировке, предусмотренной на этикетке. Если продолжительность контакта больше или меньше указанной, программирование не происходит (защита от внешних магнитных полей).

После программирования («обучения (teaching)») клипсу можно либо оставить на устройстве, либо снять для защиты данных.

Устройство оснащено желтым светодиодом, который мигает во время подачи программирующего импульса. Во время работы данный светодиод служит индикатором состояния переключающего выхода.

Чтобы избежать необходимости перехода в нежелательное рабочее состояние во время «обучения», устройство может быть снабжено на заводе функцией «teach-offset» (смещение обучения). Значение «teach-offset» добавляется к текущему измеренному значению перед сохранением (или вычитается, если введено отрицательное значение).

Пример: Значение переключения должно быть установлено на 70% диапазона измерения, так как при этом расходе следует извещать о критическом состоянии процесса. Однако безопасно допускается достигать только уровня 50%. В этом случае устройство должно быть заказано со «смещением обучения» +20 %. При уровне 50% в технологическом процессе значение переключения 70% будет сохранено во время «обучения».

Обычно программирование используется для настройки концевого выключателя. Однако при желании можно настроить и другие параметры, например конечное значение аналогового или частотного выхода.

Концевой выключатель можно использовать для контроля минимума или максимума.

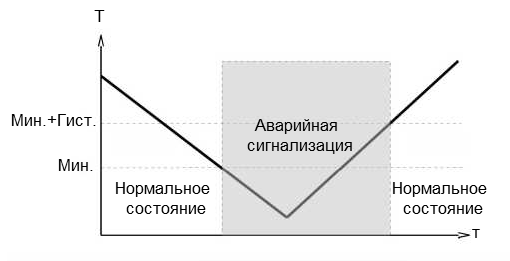

При использовании конечного выключателя минимального уровня падение ниже предельного значения вызывает переключение датчика в аварийное состояние. Возврат в нормальное состояние происходит при повторном превышении суммы предельного значения и установленного гистерезиса.

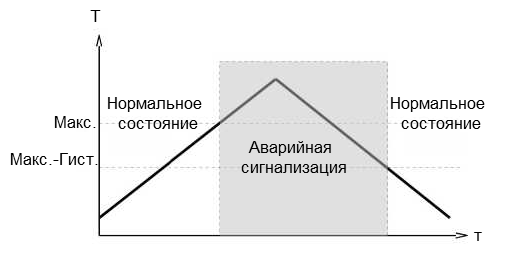

При использовании конечного выключателя максимального уровня превышение предельного значения вызывает переключение датчика в аварийное состояние. Возврат в нормальное состояние происходит после повторного падения измеренного значения ниже разности предельного значения и установленного гистерезиса.

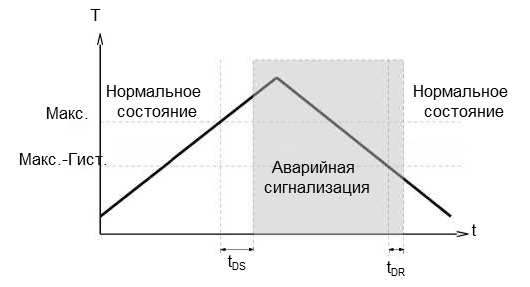

К переключению в аварийное состояние может быть применено время задержки переключения (tDS). Точно так же одно из нескольких значений времени задержки обратного переключения (tDR) может применяться для возврата в нормальное состояние.

В нормальном состоянии встроенный светодиод горит, в аварийном состоянии – не горит, что соответствует его состоянию при отсутствии напряжения питания.

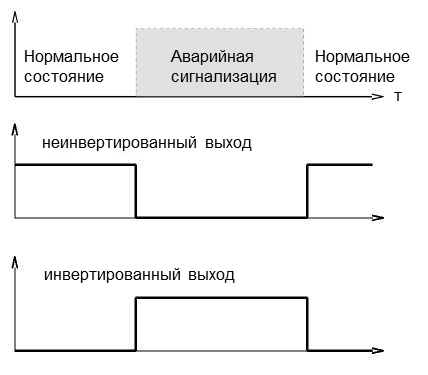

В неинвертированной (стандартной) модели при нормальном состоянии переключающий выход находится на уровне напряжения питания; в аварийном состоянии он находится на уровне 0 В, так что обрыв провода также будет отображаться как аварийное состояние на приемнике сигнала. В качестве опции может быть предусмотрен инвертированный переключающий выход, т. е. в нормальном состоянии выход будет находиться на уровне 0 В, а в аварийном состоянии – на уровне напряжения питания.

Функция задержки включения питания (заказывается отдельно) позволяет поддерживать переключающий выход в нормальном состоянии в течение определенного времени после подачи напряжения питания.

Комбинации с FLEX

FLEX-преобразователь/счетчик можно использовать в сочетании с самыми разными типами датчиков расхода, уровня, температуры и давления. В результате было создано семейство датчиков, которые можно использовать в различных областях применения.

Код для заказа

Заказывается базовое устройство, например, HR1MV-032GM040E с электроникой, например, FLEX-HR1MVIULO.

HR1MV —
1.
2.G
3.
4.
5.E
FLEX-HR1MV —
6.
7.
8.
9.

○ - Опция

1. Номинальный диаметр
  032 DN 32 - G 1 1/4
  040 DN 40 - G 1 1/2
  050 DN 50 - G 2
2. Технологическое соединение
  G внутренняя резьба
3. Материал соединения
  M Латунь
  K Нержавеющая сталь
4. Диапазон измерения H2O или масла составляет 30...330 мм2/с для горизонтального внутреннего потока
  012 2 - 12 л/мин
  025 5 - 25 л/мин
  040 10 - 40 л/мин
  060 20 - 60 л/мин
  100 30 - 100 л/мин
  150 50 - 150 л/мин
  200 100 - 200 л/мин
5. Соединение для
  E электроника
6. Аналоговый выход
  I Выходной ток 4...20 мА
  U Выходное напряжение 0...10 В
  K без аналогового выхода
7. Переключающий выход
  T двухтактный (совместим с PNP и NPN)
  K без переключающего выхода
8. Функция установлена на переключающий выход
  L Переключатель минимального уровня
  H Переключатель максимального уровня
  R Частотный выход
  K без переключающего выхода
9. Уровень переключающего выхода
  O Стандартный
  I Инвертированный

Опции

  • Измеренные значения для масла или газа
  • Специальные значения
  • Отображение температуры 0...120 °C

Принадлежности

  • Кабель / круглый штепсельный разъем (KB...)
    См. дополнительную информацию в разделе «Принадлежности»

Информация для оформления заказа

  • Укажите направление потока, рабочую среду и диапазон измерения
  • Для вязких рабочих сред укажите вязкость, температуру и рабочую среду (например, ISO VG 68) (уточните диапазон измерения)
  • Для газов укажите давление (относительное или абсолютное), температуру и рабочую среду (например, воздух) (требуемый диапазон измерения)

Коды заказов

HR1MV-032GM012E

HR1MV-032GM025E

HR1MV-032GM040E

HR1MV-032GM060E

HR1MV-032GM100E

HR1MV-032GM150E

HR1MV-032GM200E

HR1MV-040GM012E

HR1MV-040GM025E

HR1MV-040GM040E

HR1MV-040GM060E

HR1MV-040GM100E

HR1MV-040GM150E

HR1MV-040GM200E

HR1MV-050GM012E

HR1MV-050GM025E

HR1MV-050GM040E

HR1MV-050GM060E

HR1MV-050GM100E

HR1MV-050GM150E

HR1MV-050GM200E

FLEX-HR1MVITLO

FLEX-HR1MVITLI

FLEX-HR1MVITHO

FLEX-HR1MVITHI

FLEX-HR1MVITRO

FLEX-HR1MVITRI

FLEX-HR1MVITKO

FLEX-HR1MVITKI

FLEX-HR1MVIKLO

FLEX-HR1MVIKLI

FLEX-HR1MVIKHO

FLEX-HR1MVIKHI

FLEX-HR1MVIKRO

FLEX-HR1MVIKRI

FLEX-HR1MVIKKO

FLEX-HR1MVIKKI

FLEX-HR1MVUTLO

FLEX-HR1MVUTLI

FLEX-HR1MVUTHO

FLEX-HR1MVUTHI

FLEX-HR1MVUTRO

FLEX-HR1MVUTRI

FLEX-HR1MVUTKO

FLEX-HR1MVUTKI

FLEX-HR1MVUKLO

FLEX-HR1MVUKLI

FLEX-HR1MVUKHO

FLEX-HR1MVUKHI

FLEX-HR1MVUKRO

FLEX-HR1MVUKRI

FLEX-HR1MVUKKO

FLEX-HR1MVUKKI

FLEX-HR1MVKTLO

FLEX-HR1MVKTLI

FLEX-HR1MVKTHO

FLEX-HR1MVKTHI

FLEX-HR1MVKTRO

FLEX-HR1MVKTRI

FLEX-HR1MVKTKO

FLEX-HR1MVKTKI

FLEX-HR1MVKKLO

FLEX-HR1MVKKLI

FLEX-HR1MVKKHO

FLEX-HR1MVKKHI

FLEX-HR1MVKKRO

FLEX-HR1MVKKRI

FLEX-HR1MVKKKO

FLEX-HR1MVKKKI

HR1MV-032GK012E

HR1MV-032GK025E

HR1MV-032GK040E

HR1MV-032GK060E

HR1MV-032GK100E

HR1MV-032GK150E

HR1MV-032GK200E

HR1MV-040GK012E

HR1MV-040GK025E

HR1MV-040GK040E

HR1MV-040GK060E

HR1MV-040GK100E

HR1MV-040GK150E

HR1MV-040GK200E

HR1MV-050GK012E

HR1MV-050GK025E

HR1MV-050GK040E

HR1MV-050GK060E

HR1MV-050GK100E

HR1MV-050GK150E

HR1MV-050GK200E

FLEX-HR1MVITLO

FLEX-HR1MVITLI

FLEX-HR1MVITHO

FLEX-HR1MVITHI

FLEX-HR1MVITRO

FLEX-HR1MVITRI

FLEX-HR1MVITKO

FLEX-HR1MVITKI

FLEX-HR1MVIKLO

FLEX-HR1MVIKLI

FLEX-HR1MVIKHO

FLEX-HR1MVIKHI

FLEX-HR1MVIKRO

FLEX-HR1MVIKRI

FLEX-HR1MVIKKO

FLEX-HR1MVIKKI

FLEX-HR1MVUTLO

FLEX-HR1MVUTLI

FLEX-HR1MVUTHO

FLEX-HR1MVUTHI

FLEX-HR1MVUTRO

FLEX-HR1MVUTRI

FLEX-HR1MVUTKO

FLEX-HR1MVUTKI

FLEX-HR1MVUKLO

FLEX-HR1MVUKLI

FLEX-HR1MVUKHO

FLEX-HR1MVUKHI

FLEX-HR1MVUKRO

FLEX-HR1MVUKRI

FLEX-HR1MVUKKO

FLEX-HR1MVUKKI

FLEX-HR1MVKTLO

FLEX-HR1MVKTLI

FLEX-HR1MVKTHO

FLEX-HR1MVKTHI

FLEX-HR1MVKTRO

FLEX-HR1MVKTRI

FLEX-HR1MVKTKO

FLEX-HR1MVKTKI

FLEX-HR1MVKKLO

FLEX-HR1MVKKLI

FLEX-HR1MVKKHO

FLEX-HR1MVKKHI

FLEX-HR1MVKKRO

FLEX-HR1MVKKRI

FLEX-HR1MVKKKO

FLEX-HR1MVKKKI
