Реле расхода RVM
- Мониторинг потоков с малым расходом
- PN 300 / 350
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Механическое реле расхода для жидких рабочих сред, с магнитным срабатыванием геркона. Прочная конструкция из латуни или нержавеющей стали.
Технические данные
| Переключатель | Геркон | ||
| Номинальный диаметр | DN 8 | ||
| Технологическое соединение | внутренняя резьба G 1/4 | ||
| Диапазон переключения | 0,04...3 л/мин | Подробности см. в Таблице «Диапазоны». | |
| Qmax. | до 3,6/мин | ||
| Допуск | ±10 % полного диапазона измерений | ||
| Сопротивление давления |
Латунная конструкция Конструкция из нержавеющей стали |
PN 300 бар PN 350 бар |
|
| Температура рабочей среды | -20...+100 °С; опция: 160 °С | ||
| Температура окружающей среды | -20...+70 °C | ||
| Рабочая среда | Вода (газ и агрессивные среды – по запросу) | ||
| Монтажная схема |
нормально разомкнутый контакт (НР), № 0.372 переключатель, № 0.282 |
||
| Переключающее напряжение | макс. 200 В перем. тока | ||
| Переключающий ток | макс. 1 А | ||
| Коммутационная способность | макс. 20 ВА | ||
| Класс защиты | 2 – безопасная изоляция | ||
| Защита от проникновения жидкости и пыли | IP 65 | ||
| Электрическое подключение | Разъем DIN 43650-C | ||
| Материалы, контактирующие с рабочей средой | Латунная конструкция: CW614N никелированная, CW614N, 1.4571, магнитотвердый феррит | Конструкция из нержавеющей стали: 1.4571, магнитотвердый феррит | |
| Материалы, не контактирующие с рабочей средой | переключающая головка: полибутилентерефталат, полиамид, бутадиен-нитрильный каучук, никелированная латунь, нержавеющая сталь | ||
| Вес | См. Таблицу «Размеры и вес» | ||
| Монтажное положение | Стандартный вариант: горизонтальный внутренний поток; возможны другие монтажные положения; монтажное положение влияет на точку и диапазон переключения. | ||
Диапазоны
Данные в таблице соответствуют горизонтальному внутреннему потоку с уменьшающимся расходом.
|
Диапазон переключения H2O |
Типы |
Qmax. рекомендуемый |
| 40,0...130,0 мл/мин | RVM-008G.013 | 0,168 л/мин |
| 0,1 - 0,6 л/мин | RVM-008G.060 | 0,720 л/мин |
| 0,5 - 3,0 л/мин | RVM-008G.300 | 3,600 л/мин |

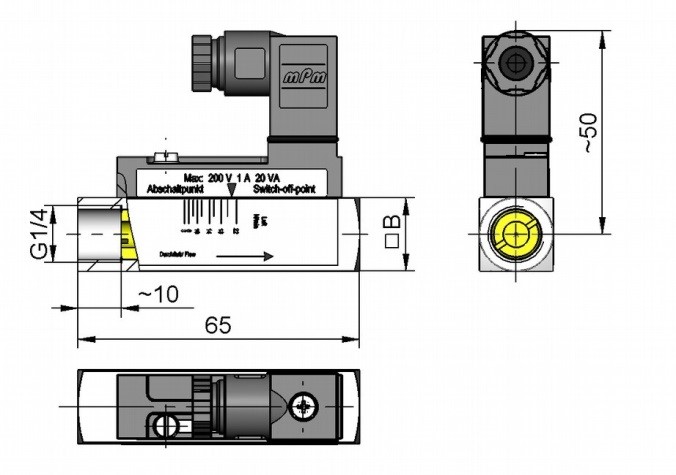

Размеры и вес
| Конструкция | Тип | B |
Вес кг |
| Латунь | RVM-008GM... | 17 | 0,14 |
| Нержавеющая сталь | RVM-008GK... | 18 | 0,15 |
Правила обращения и эксплуатации. Примечание
- Включите прямой участок для сглаживания неравномерности потока длиной 5 x DN на входе и выходе.
- Если рабочая среда грязная, установите фильтр (используйте магнитный фильтр для ферритных компонентов).
- Не допускается превышение значений, указанных для напряжения, тока и мощности.
- При включении нагрузка должна быть подсоединена последовательно.
- Электрические данные относятся к омическим нагрузкам. Емкостные, индуктивные и ламповые нагрузки следует эксплуатировать с использованием защитной цепи.

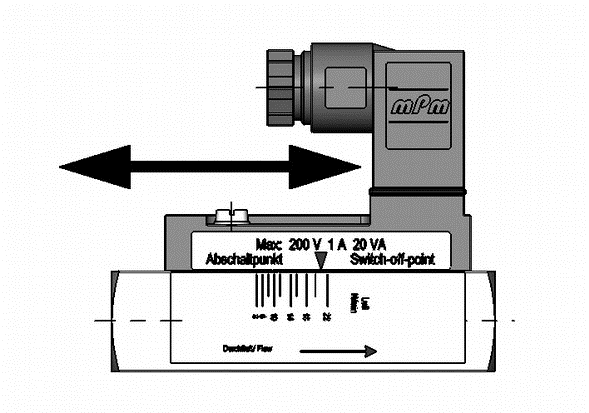

Регулировка
Слегка ослабьте винт, переместите переключающую головку в нужное положение, а затем снова затяните винт.
Код для заказа
RVM —
1.008
2.G
3.
4.
| 1. | Номинальный диаметр | |
| 008 | DN 8 - G 1/4 | |
| 2. | Технологическое соединение | |
| G | внутренняя резьба | |
| 3. | Материал соединения | |
| M | Латунь | |
| K | Нержавеющая сталь | |
| 4. | Диапазон переключения для H2O при горизонтальном внутреннем потоке | |
| 013 | 40,0...130,0 мл/мин | |
| 060 | 0,1 - 0,6 л/мин | |
| 300 | 0,5 - 3,0 л/мин | |
Опции
- Значения переключения для нефти или газа
- Специальные значения
- Переключающий контакт в качестве переключателя
Информация для оформления заказа
- Укажите направление потока, рабочую среду и диапазон переключения.
- Для газов укажите давление (относительное или абсолютное), температуру и рабочую среду (например, воздух) (требуемый диапазон переключения)
Коды заказов
|
RVM-008GK013 RVM-008GK060 RVM-008GK300 RVM-008GM013 RVM-008GM060 RVM-008GM300 |
