Датчик расхода LABO-RRH-...S
- Простой контроль расхода
- Металлический корпус с датчиком Холла
- Рабочее давление до 100 бар
- Длительный срок службы благодаря высококачественной керамической оси и специальному пластмассовому подшипнику
- Прямые участки на входе и выходе датчика не требуются
- Модульная конструкция с различными системами подключения
- Вставные и вращающиеся соединения
- Опции: обратный клапан, фильтр, устройство постоянного расхода в соединениях
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Расходомер состоит из вертушки, которая вращается под действием потока рабочей среды. Скорость вращения ротора пропорциональна объему потока в единицу времени. Ротор оснащен магнитами. Датчик Холла фиксирует скорость вращения, которая пропорциональна расходу.
Электроника LABO-RRH имеет электронный переключающий выход (двухтактный) с регулируемыми характеристиками (минимум/максимум) и гистерезисом, который срабатывает в случае подъема выше или опускания ниже регулируемого предела.
При желании значение переключения можно установить на существующий в данный момент поток с помощью «обучения».
Также доступны модели с аналоговым или импульсным выходом.
Технические данные
| Датчик | Датчик Холла |
| Номинальный диаметр |
DN 10 (LABO-RRH-010) DN 25 (LABO-RRH-025) |
| Механическое соединение |
Внутренняя резьба G 3/8, G 1 Наружная резьба G 3/8 A, G 1 A Штуцер для шланга Ø11, Ø30 (другие резьбовые, обжимные и вставные соединения, соединения с устройством стабилизации или ограничителями расхода доступны по запросу) |
| Диапазоны переключения |
0,1...100 л/мин Подробности см. в Таблице «Диапазоны». |
| Точность измерения: | ±3% от измеренного значения |
| Повторяемость | ±1 % полного диапазона измерений |
| Потери давления | макс. 0,5 бар |
| Сопротивление давления | PN 100 бар |
| Температура рабочей среды | 0...+60 °С; опция: 0...+100 °С |
| Температура хранения | -20...+80 °C |
| Материалы, контактирующие с рабочей средой |
Корпус CW614N никелированная или 1.4305 Ротор ПВДФ с магнитами, проклеенный эпоксидной смолой. Подшипник Иглидур Х Ось Керамика Zr02-TZP Уплотнение Фторэластомер |
| Материалы, не контактирующие с рабочей средой |
Зажимы 1.4301 Корпус электроники CW614N никелированная |
| Напряжение питания | 10...30 В пост. тока при напряжении на выходе 10 В: 15...30 В пост. тока |
| Потребляемая мощность | < 1 Вт (для выходов без нагрузки) |
| Переключающий выход |
транзисторный выход "двухтактный" (устойчивый к короткому замыканию и нарушению полярности) lвых = 100 мА макс. |
| Индикация | Желтый светодиод (горит = нормальное состояние / не горит = аварийный сигнал / часто мигает = программирование) |
| Электрическое подключение | Для круглого штепсельного разъема M12x1, 4-контактного |
| Защита от проникновения жидкости и пыли | IP 67 |
| Вес |
LABO-RRH-010 прибл. 0,6 кг LABO-RRH-025 прибл. 1,9 кг |
| Соответствие | CE |
Диапазоны измерения
|
Диапазон измерения л/мин (H2O) |
Типы |
Qmax л/мин (H2O) |
| 0,1... 1,5 | LABO-RRH-010...020 | 1,8 |
| 0,2... 10,0 | LABO-RRH-010...050 | 12,0 |
| 0,4... 12,0 | LABO-RRH-010...070 | 14,4 |
| 2,0... 30,0 | LABO-RRH-025...080 | 36,0 |
| 3,0... 60,0 | LABO-RRH-025...120 | 72,0 |
| 4,0...100,0 | LABO-RRH-025...160 | 120,0 |

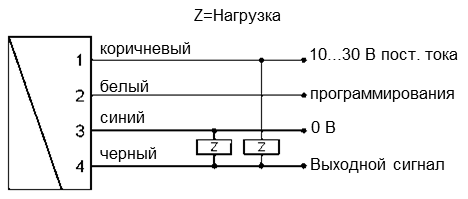

Монтажная схема
Пример подключения: PNP NPN
Перед началом электромонтажа необходимо убедиться, что напряжение питания соответствует техническому паспорту.
Рекомендуется использовать экранированную проводку.
Двухтактный выход версии с частотным выходом можно по желанию переключать как выход PNP или NPN.

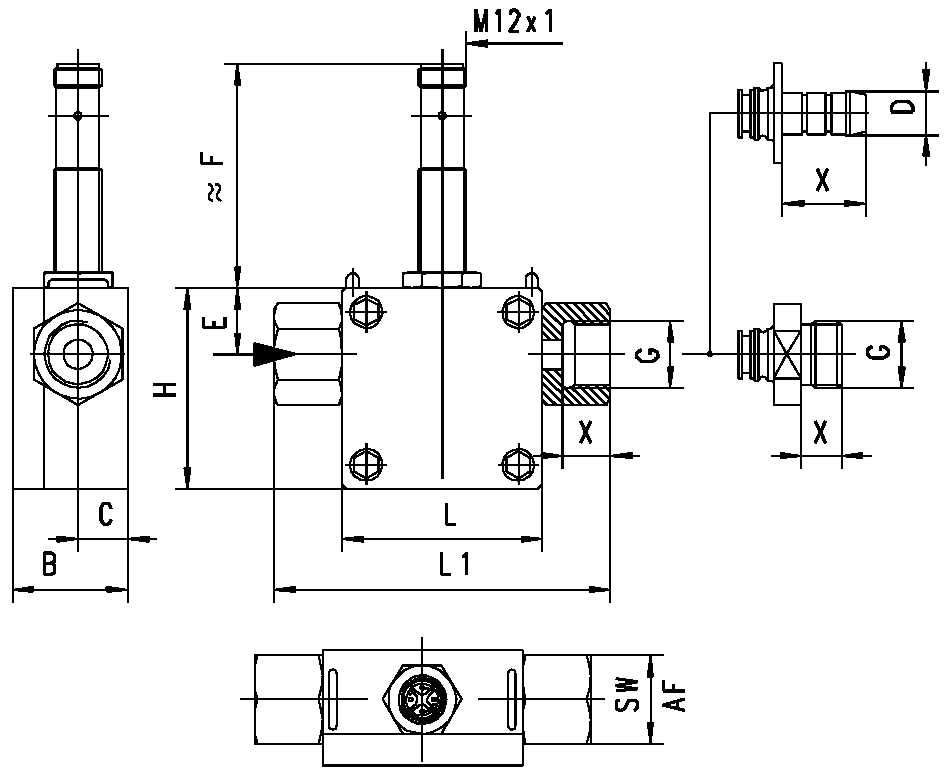

Размеры
Резьбовое соединение
| G | DN | Типы | H/L | L1 | B | C | E | F | X | SW |
| G 3/8 | 10 | RRH-010G | 50 | 84 | 29 | 12,5 | 16,5 | 56 | 12 | 22 |
| G 3/8 A | RRH-010A | 14 | ||||||||
| G 1 | 25 | RRH-025G | 70 | 110 | 53 | 23,0 | 27,5 | 51 | 18 | 38 |
| G 1 A | RRH-025A | 122 |
Резьба NPT – по запросу
Штуцер для шланга
| D | DN | Типы | H/L | L1 | B | C | E | F | X |
| Ø11 | 10 | RRH-010T | 50 | 96 | 29 | 12,5 | 16,5 | 56 | 21 |
| Ø30 | 25 | RRH-025T | 70 | 176 | 53 | 23,0 | 27,5 | 51 | 45 |
Специальные разъемы – по запросу
Правила обращения и эксплуатации. Установка
Устройство Рототрон устанавливается в трубопровод с помощью вращающихся переходников. При необходимости переходники можно извлечь из корпуса, предварительно сняв с корпуса зажимы из нержавеющей стали. Перед повторной установкой следует убедиться, что переходник с уплотнительным кольцом и уплотнительная поверхность в корпусе чистые и не повреждены. Переходники надлежит устанавливать в корпус аккуратно (лучше всего вворачивать их), чтобы не повредить уплотнительное кольцо.
Этому датчику расхода не требуются прямые участки трубопровода на входе и выходе. Однако необходимо следить за тем, чтобы датчик потока всегда был заполнен рабочей средой. Возможны любые монтажные положения, но рекомендуется выбирать наилучшее положение для вентилирования датчика (ось ротора горизонтальна, поток горизонтален или направлен снизу вверх).
Пузырьки воздуха влияют на результаты измерений. При использовании датчика в процессах наполнения на выходе датчика следует устанавливать клапан. Примечательно, что время разгона ротора составляет прибл. 0,5 секунды, а время останова – прибл. 3 секунды.
Примечание
Значение переключения может быть запрограммировано пользователем посредством «обучения» датчика. При желании возможность программирования может быть заблокирована производителем.
Конфигуратор устройств ECI-1 с соответствующим программным обеспечением доступен в качестве удобной опции для программирования всех параметров с помощью ПК и для регулировки.
Эксплуатация и программирование
Процесс обучения может осуществляться пользователем следующим образом:
- Создайте в трубопроводе соответствующий расход.
- Подайте импульс длительностью не менее 0,5 секунды и не более 2 секунд на контакт 2 (например, импульс от источника питания посредством перемычки или импульс от ПЛК), чтобы получить измеренное значение.
- По завершении «обучения» подключите контакт 2 к линии 0 В, чтобы предотвратить непреднамеренное программирование.
Устройства оснащены желтым светодиодом, который мигает во время подачи программирующего импульса. Во время работы светодиод служит индикатором рабочего напряжения (для аналогового выхода) или состояния переключения (для частотного или импульсного выхода).
Чтобы избежать необходимости перехода в нежелательное рабочее состояние в целях «обучения», устройство может быть оснащено на заводе-изготовителе функцией смещения «обучения» (teach-offset). Точка смещения «обучения» прибавляется к текущему измеренному значению перед сохранением. Точка смещения может быть положительной или отрицательной.
Пример: Конец диапазона измерения должен быть установлен на 80 %. Однако безопасно допускается достигать только уровня 60 %. В этом случае устройство должно быть заказано со «смещением обучения» +20 %. При расходе 60 % в процессе обучения будет сохраняться значение 80 %.
Код для заказа
Заказывается базовое устройство, например RRH-010xxx с электроникой, например LABO-RRH-010xxx
○ - Опция
| 1. | Номинальный диаметр | |||
| 010 | DN 10 | |||
| 025 | DN 25 | |||
| 2. | Механическое соединение | |||
| G | Внутренняя резьба | |||
| A | Наружная резьба | |||
| T | Штуцер для шланга | |||
| 3. | Материал соединения | |||
| M | CW614N никелированная | |||
| K | 1.4305 | |||
| 4. | Материал корпуса | |||
| M | CW614N | |||
| K | 1.4305 | |||
| 5. | Проходное отверстие для внутреннего потока | |||
| 020 | Ø 2,0 | • | ||
| 050 | Ø 5,0 | • | ||
| 070 | Ø 7,0 | • | ||
| 080 | Ø 8,0 | • | ||
| 120 | Ø12,0 | • | ||
| 160 | Ø16,0 | • | ||
| 6. | Материал уплотнения | |||
| V | Фторэластомер | |||
| E ○ | Этилен-пропиленовый каучук | |||
| N ○ | Бутадиен-нитрильный каучук | |||
| K ○ | Кемраз | |||
| 7. | Ротор | |||
| 05 | с 5 магнитами | |||
| 02 ○ | с 2 магнитами | |||
| 8. | Материал ротора | |||
| V | Поливинилиденфторид | |||
| 9. | Соединение для | |||
| E | электроника | |||
| 10. | Для номинального диаметра | |||
| 010 | DN 10 | • | ||
| 025 | DN 25 | • | ||
| 11. | Переключающий выход (концевой выключатель) | |||
| S | двухтактный (совместим с PNP и NPN) | |||
| 12. | Программирование | |||
| P | Программируемый (возможно «обучение») | |||
| N ○ | Без программирования («обучения») | |||
| 13. | Функция переключения | |||
| L | Переключатель минимального уровня | |||
| H | Переключатель максимального уровня | |||
| 14. | Сигнал переключения | |||
| O | Стандартный | |||
| I ○ | Инвертированный | |||
| 15. | Электрическое подключение | |||
| S | Для круглого штепсельного разъема M12x1, 4-контактного | |||
| 16. | Доп. комплектация | |||
| H ○ | Версия 100 °C (с кабелем 300 мм) | |||
Опции
- Прозрачная крышка DN 10
- Модель для воздуха или газа
Принадлежности
- Кабель / круглый штепсельный разъем (KB...).
См. дополнительную информацию в разделе «Принадлежности» - Конфигуратор устройств ECI-1
Коды заказов
|
LABO-RRH-010SPLOSH LABO-RRH-010SPLISH LABO-RRH-010SPHOSH LABO-RRH-010SPHISH LABO-RRH-010SNLOSH LABO-RRH-010SNLISH LABO-RRH-010SNHOSH LABO-RRH-010SNHISH LABO-RRH-010SPLOSH LABO-RRH-010SPLISH LABO-RRH-010SPHOSH LABO-RRH-010SPHISH LABO-RRH-010SNLOSH LABO-RRH-010SNLISH LABO-RRH-010SNHOSH LABO-RRH-010SNHISH LABO-RRH-025SPLOSH LABO-RRH-025SPLISH LABO-RRH-025SPHOSH LABO-RRH-025SPHISH LABO-RRH-025SNLOSH LABO-RRH-025SNLISH LABO-RRH-025SNHOSH LABO-RRH-025SNHISH LABO-RRH-025SPLOSH LABO-RRH-025SPLISH LABO-RRH-025SPHOSH LABO-RRH-025SPHISH LABO-RRH-025SNLOSH LABO-RRH-025SNLISH LABO-RRH-025SNHOSH LABO-RRH-025SNHISH |
