- Простой контроль расхода
- Никаких магнитов не предусмотрено; используется индуктивный датчик
- Длительный срок службы благодаря высококачественной керамической оси и специальному пластмассовому подшипнику
- Прямые участки на входе и выходе датчика не требуются
- Модульная конструкция с различными системами подключения
- Вставные и вращающиеся соединения
- Опции: обратный клапан, фильтр, устройство постоянного расхода в соединениях
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Расходомер состоит из вертушки, которая вращается под действием потока рабочей среды. Скорость вращения ротора пропорциональна объему потока в единицу времени. Ротор оснащен зажимами из нержавеющей стали (опция: титан или сплав Hastelloy®). Индуктивный бесконтактный переключатель регистрирует скорость вращения, которая пропорциональна расходу.
Электроника LABO-RRI имеет электронный переключающий выход (двухтактный) с регулируемыми характеристиками (минимум/максимум) и гистерезисом, который срабатывает в случае подъема выше или опускания ниже регулируемого предела.
При желании значение переключения можно установить на существующий в данный момент поток с помощью «обучения».
Также доступны модели с аналоговым или импульсным выходом.
Технические данные
|
Датчик |
индуктивный |
|
|
Номинальный диаметр |
DN 10 (LABO-RRI-010) |
|
|
Механическое соединение |
Внутренняя резьба G 3/8, G 1 |
|
|
Диапазоны переключения |
0,1...100 л/мин |
|
|
Точность измерения |
±3% от измеренного значения |
|
|
Повторяемость |
±1 % полного диапазона измерений |
|
|
Потери давления |
макс. 0,5 бар |
|
|
Сопротивление давления |
PN 16 бар |
|
|
Температура рабочей среды |
0...60 °C |
|
|
Температура хранения |
-20...+80 °C |
|
|
Материалы, контактирующие с рабочей средой |
Корпус |
Полифениленсульфид |
|
Ротор |
Поливинилиденфторид |
|
|
Зажимы |
1.4310 |
|
|
Подшипник |
Иглидур X |
|
|
Ось |
Керамика Zr02-TZP |
|
|
Уплотнение |
Фторэластомер |
|
|
Материалы, не контактирующие с рабочей средой |
Зажимы |
1.4301 |
|
Напряжение питания |
10...30 В пост. тока при напряжении на выходе 10 В: 15...30 В пост. тока |
|
|
Потребляемая мощность |
< 1 Вт (для выходов без нагрузки) |
|
|
Переключающий выход |
транзисторный выход "двухтактный" (устойчивый к короткому замыканию и нарушению полярности) |
|
|
Индикация |
Желтый светодиод |
|
|
Электрическое подключение |
Для круглого штепсельного разъема M12x1, 4-контактного |
|
|
Защита от проникновения жидкости и пыли |
IP 67 |
|
|
Вес |
LABO-RRI-010 |
прибл. 0,2 кг |
|
Соответствие |
CE |
|
Диапазоны
|
Диапазон измерения л/мин (H2O) |
Типы |
Qmax л/мин (H2O) |
| 0,1... 1,5 | LABO-RRI-010...020 | 1,8 |
| 0,2... 10,0 | LABO-RRI-010...050 | 12,0 |
| 0,4... 12,0 | LABO-RRI-010...070 | 14,4 |
| 2,0... 30,0 | LABO-RRI-025...080 | 36,0 |
| 3,0... 60,0 | LABO-RRI-025...120 | 72,0 |
| 4,0... 100,0 | LABO-RRI-025...160 | 120,0 |

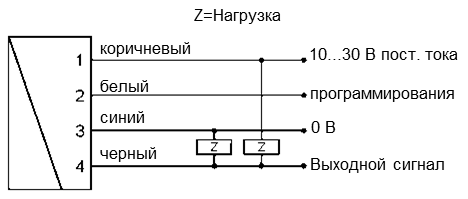

Монтажная схема
Пример подключения: PNP NPN
Перед началом электромонтажа необходимо убедиться, что напряжение питания соответствует техническому паспорту.
Рекомендуется использовать экранированную проводку.
Двухтактный выход можно по желанию переключать как выход PNP или NPN.

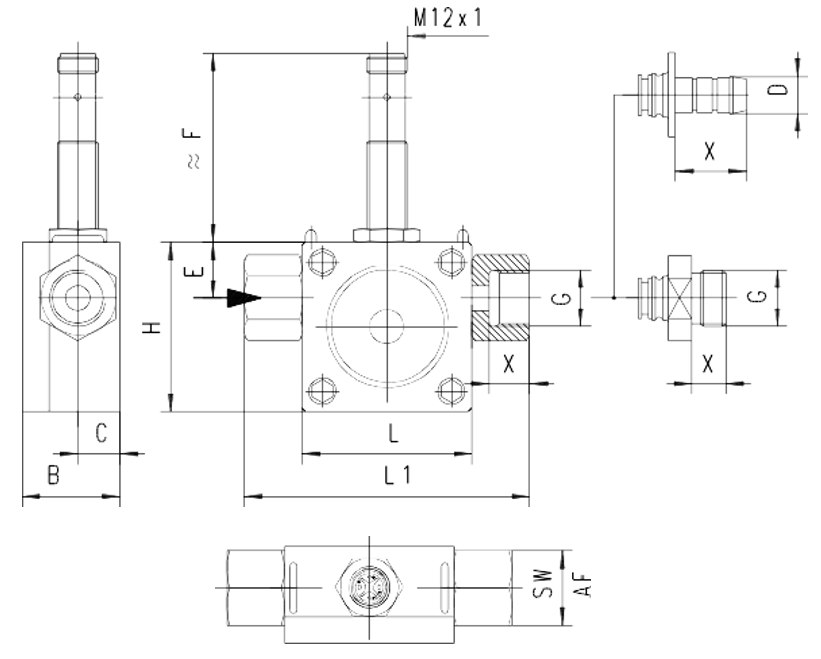

Размеры и вес
Резьбовое соединение
| G | DN | Типы | H/L | L1 | B | C | E | F | X | SW |
| G 3/8 | 10 | RRI-010G | 50 | 84 | 29 | 12,5 | 16,5 | 56 | 12 | 22 |
| G 3/8 A | RRI-010A | 14 | ||||||||
| G 1 | 25 | RRI-025G | 70 | 110 | 53 | 23,0 | 27,5 | 51 | 18 | 38 |
| G 1 A | RRI-025A | 122 |
Резьба NPT – по запросу
Штуцер для шланга
| D | DN | Типы | H/L | L1 | B | C | E | F | X |
| Ø11 | 10 | RRI-010T | 50 | 96 | 29 | 12,5 | 16,5 | 56 | 21 |
| Ø30 | 25 | RRI-025T | 70 | 176 | 53 | 23,0 | 27,5 | 51 | 45 |
Специальные разъемы – по запросу
Правила обращения и эксплуатации. Установка
Устройство Рототрон устанавливается в трубопровод с помощью вращающихся переходников. При необходимости переходники можно извлечь из корпуса, предварительно сняв с корпуса зажимы из нержавеющей стали. Перед повторной установкой следует убедиться, что переходник с уплотнительным кольцом и уплотнительная поверхность в корпусе чистые и не повреждены. Переходники надлежит устанавливать в корпус аккуратно (лучше всего вворачивать их), чтобы не повредить уплотнительное кольцо.
Этому датчику расхода не требуются прямые участки трубопровода на входе и выходе. Однако необходимо следить за тем, чтобы датчик потока всегда был заполнен рабочей средой. Возможны любые монтажные положения, но рекомендуется выбирать наилучшее положение для вентилирования датчика (ось ротора горизонтальна, поток горизонтален или направлен снизу вверх).
Пузырьки воздуха влияют на результаты измерений. При использовании датчика в процессах наполнения на выходе датчика следует устанавливать клапан. Примечательно, что время разгона ротора составляет прибл. 0,5 секунды, а время останова – прибл. 3 секунды.
Примечание
Значение переключения может быть запрограммировано пользователем посредством «обучения» датчика. При желании возможность программирования может быть заблокирована производителем.
Конфигуратор устройств ECI-1 с соответствующим программным обеспечением доступен в качестве удобной опции для программирования всех параметров с помощью ПК и для регулировки.
Эксплуатация и программирование
Процесс обучения может осуществляться пользователем следующим образом:
- Создайте в трубопроводе соответствующий расход.
- Подайте импульс длительностью не менее 0,5 секунды и не более 2 секунд на контакт 2 (например, импульс от источника питания посредством перемычки или импульс от ПЛК), чтобы получить измеренное значение.
- По завершении «обучения» подключите контакт 2 к линии 0 В, чтобы предотвратить непреднамеренное программирование.
Устройства оснащены желтым светодиодом, который мигает во время подачи программирующего импульса. Во время работы светодиод служит индикатором рабочего напряжения (для аналогового выхода) или состояния переключения (для частотного или импульсного выхода).
Чтобы избежать необходимости перехода в нежелательное рабочее состояние во время «обучения», устройство может быть снабжено на заводе функцией «teach-offset» (смещение обучения). Точка смещения «обучения» прибавляется к текущему измеренному значению перед сохранением. Точка смещения может быть положительной или отрицательной.
Пример: Конец диапазона измерения должен быть установлен на 80 %. Однако безопасно допускается достигать только уровня 60 %. В этом случае устройство должно быть заказано со «смещением обучения» +20 %. При расходе 60 % в процессе обучения будет сохраняться значение 80 %.
Код для заказа
Заказывается базовое устройство, например RRH-010xxx с электроникой, например LABO-RRH-010xxx
○ - Опция
| 1. | Номинальный диаметр | |||||
| 010 | DN 10 | |||||
| 025 | DN 25 | |||||
| 2. | Механическое соединение | |||||
| G | Внутренняя резьба | |||||
| A | Наружная резьба | |||||
| T | Штуцер для шланга | |||||
| 3. | Материал соединения | |||||
| V | Поливинилиденфторид | |||||
| ○ | ○ | CW614N никелированная | ||||
| K | ○ | 1,4305 | ||||
| 4. | Материал корпуса | |||||
| Q | Полифениленсульфид | |||||
| V | Поливинилиденфторид | |||||
| A | ○ | Полифениленсульфид с прозрачной крышкой из полисульфона | ||||
| 5. | Проходное отверстие для внутреннего потока | |||||
| 020 | Ø 2,0 | • | ||||
| 050 | Ø 5,0 | • | ||||
| 070 | Ø 7,0 | • | ||||
| 080 | Ø 8,0 | • | ||||
| 120 | Ø12,0 | • | ||||
| 160 | Ø16,0 | • | ||||
| 6. | Материал уплотнения | |||||
| V | Фторэластомер (FKM) | |||||
| E | ○ | Этилен-пропиленовый каучук (EPDM) | ||||
| N | ○ | Бутадиен-нитрильный каучук (NBR) | ||||
| 7. | Ротор | |||||
| 10 | с 10 зажимами | |||||
| 02 | ○ | с 2 зажимами | ||||
| 05 | ○ | с 5 зажимами | ||||
| 8. | Материал зажимов | |||||
| K | 1.4310 | |||||
| T | ○ | Титан | ||||
| H | ○ | Hastelloy® | ||||
| 9. | Соединение для | |||||
| E | электроника | |||||
| 10. | Для номинального диаметра | |||||
| 010 | DN 10 | • | ||||
| 025 | DN 25 | • | ||||
| 11. | Переключающий выход (концевой выключатель) | |||||
| S | двухтактный (совместим с PNP и NPN) | |||||
| 12. | Программирование | |||||
| P | Программируемый (возможно «обучение») | |||||
| N | ○ | Без программирования («обучения») | ||||
| 13. | Функция переключения | |||||
| L | Переключатель минимального уровня | |||||
| H | Переключатель максимального уровня | |||||
| 14. | Сигнал переключения | |||||
| O | Стандартный | |||||
| I ○ | Инвертированный | |||||
| 15. | Электрическое подключение | |||||
| S | Для круглого штепсельного разъема M12x1, 4-контактного | |||||
Опции
- Ротор с титановыми зажимами
Принадлежности
- Кабель / круглый штепсельный разъем (KB...). См. дополнительную информацию в разделе «Принадлежности»
- Конфигуратор устройств ECI-1
Коды заказов
|
LABO-RRI-010SPLOS LABO-RRI-010SPLIS LABO-RRI-010SPHOS LABO-RRI-010SPHIS LABO-RRI-010SNLOS LABO-RRI-010SNLIS LABO-RRI-010SNHOS LABO-RRI-010SNHIS LABO-RRI-025SPLOS LABO-RRI-025SPLIS LABO-RRI-025SPHOS LABO-RRI-025SPHIS LABO-RRI-025SNLOS LABO-RRI-025SNLIS LABO-RRI-025SNHOS LABO-RRI-025SNHIS |
