Преобразователь / датчик расхода FLEX-RRI

Характеристики

Расходомер состоит из вертушки, которая вращается под действием потока рабочей среды. Скорость вращения ротора пропорциональна объему потока в единицу времени. Ротор оснащен зажимами из нержавеющей стали (опция: титан или сплав Hastelloy®). Индуктивный бесконтактный переключатель регистрирует скорость вращения, которая пропорциональна расходу.

Преобразователь FLEX на датчике имеет аналоговый выход (4...20 мА или 0...10 В) и один переключающий выход, который можно настроить как концевой выключатель для контроля минимума или максимума или как частотный выход.

Переключающий выход выполнен в виде двухтактного привода и может использоваться как выход PNP и NPN. Состояние переключающего выхода сигнализируется желтым светодиодом в коммутационной розетке; светодиод имеет круговой обзор.

Датчик настраивается на заводе-изготовителе, или альтернативно это можно сделать с помощью конфигуратора устройств ECI-1 (интерфейс USB для ПК). Выбираемый параметр можно изменить на устройстве с помощью прилагаемой магнитной клипсы. В этом случае текущее измеренное значение сохраняется как значение параметра. Примерами этих параметров являются значение переключения или конечное значение диапазона измерения.

Корпус электронного блока из нержавеющей стали поворачивается, поэтому после установки устройства можно сориентировать выход кабеля в нужное положение.

Технические данные

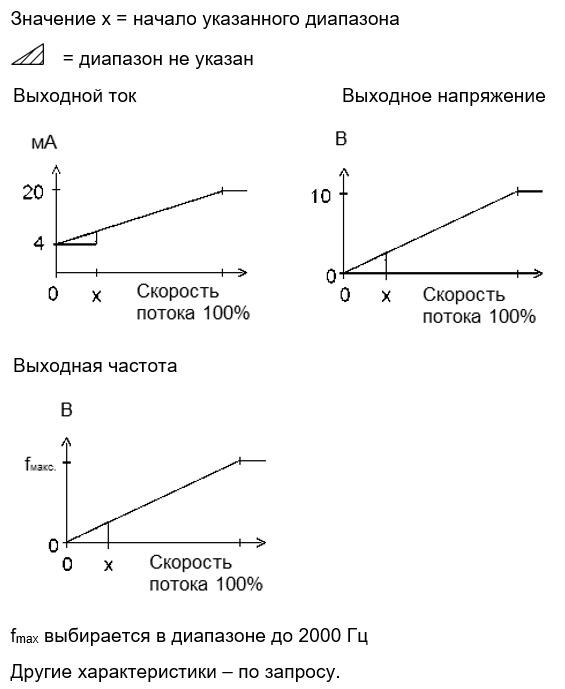

Кривые выходного сигнала

Диапазоны

Данные в таблице соответствуют горизонтальному внутреннему потоку с уменьшающимся расходом.

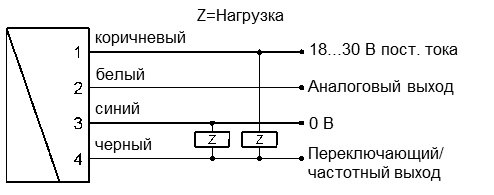

Монтажная схема

Пример подключения: PNP NPN

Перед началом электромонтажа необходимо убедиться, что напряжение питания соответствует техническому паспорту.
Рекомендуется использовать экранированный кабель.

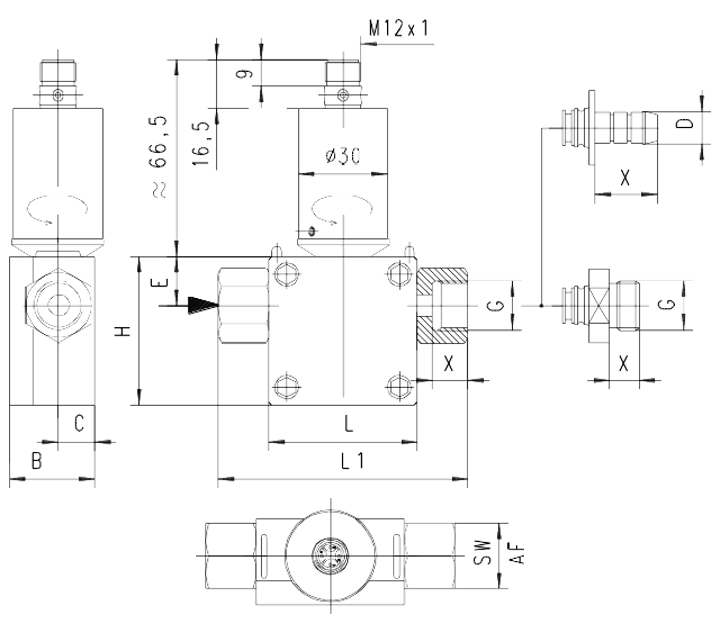

Размеры

Резьбовое соединение

Резьба NPT – по запросу

Штуцер для шланга

Специальные разъемы – по запросу

Обращение и использование. Установка

Устройство Рототрон устанавливается в трубопровод с помощью вращающихся переходников. При необходимости переходники можно извлечь из корпуса, предварительно сняв с корпуса зажимы из нержавеющей стали. Перед повторной установкой следует убедиться, что переходник с уплотнительным кольцом и уплотнительная поверхность в корпусе чистые и не повреждены. Переходники надлежит устанавливать в корпус аккуратно (лучше всего вворачивать их), чтобы не повредить уплотнительное кольцо.

Этому датчику расхода не требуются прямые участки трубопровода на входе и выходе. Однако необходимо следить за тем, чтобы датчик потока всегда был заполнен рабочей средой. Возможны любые монтажные положения, но рекомендуется выбирать наилучшее положение для вентилирования датчика (ось ротора горизонтальна, поток горизонтален или направлен снизу вверх).

Пузырьки воздуха влияют на результаты измерений. При использовании датчика в процессах наполнения на выходе датчика следует устанавливать клапан. Примечательно, что время разгона ротора составляет прибл. 0,5 секунды, а время останова – прибл. 3 секунды.

Программирование

Электроника содержит магнитный контакт, с помощью которого можно программировать различные параметры. Программирование осуществляется приложением магнитной клипсы на период от 0,5 до 2 секунд к маркировке, предусмотренной на этикетке.

Если продолжительность контакта больше или меньше указанной, программирование не происходит (защита от внешних магнитных полей).

После программирования («обучения (teaching)») клипсу можно либо оставить на устройстве, либо снять для защиты данных.

Устройство оснащено желтым светодиодом, который мигает во время подачи программирующего импульса. Во время работы данный светодиод служит индикатором состояния переключающего выхода.

Чтобы избежать необходимости перехода в нежелательное рабочее состояние во время «обучения», устройство может быть снабжено на заводе функцией «teach-offset» (смещение обучения). Значение «teach-offset» добавляется к текущему измеренному значению перед сохранением (или вычитается, если введено отрицательное значение).

Пример: Значение переключения должно быть установлено на 70% диапазона измерения, так как при этом расходе следует извещать о критическом состоянии процесса. Однако безопасно допускается достигать только уровня 50 %. В этом случае устройство должно быть заказано со «смещением обучения» +20 %. При уровне 50% в технологическом процессе значение переключения 70% будет сохранено во время «обучения».

Обычно программирование используется для настройки концевого выключателя. Однако при желании можно настроить и другие параметры, например конечное значение аналогового или частотного выхода.

Концевой выключатель можно использовать для контроля минимума или максимума.

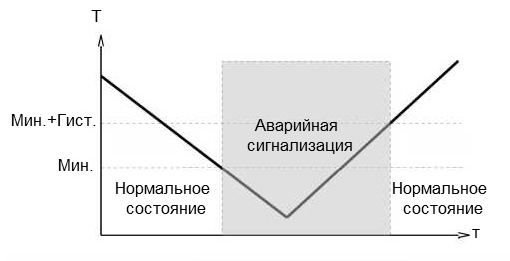

При использовании конечного выключателя минимального уровня падение ниже предельного значения вызывает переключение датчика в аварийное состояние. Возврат в нормальное состояние происходит при повторном превышении суммы предельного значения и установленного гистерезиса.

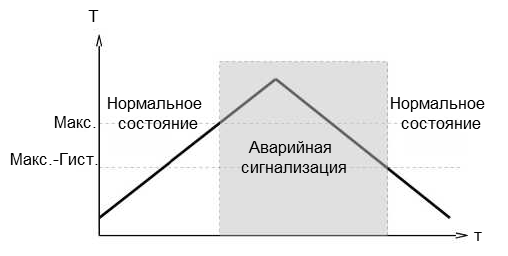

При использовании конечного выключателя максимального уровня превышение предельного значения вызывает переключение датчика в аварийное состояние. Возврат в нормальное состояние происходит после повторного падения измеренного значения ниже разности предельного значения и установленного гистерезиса.

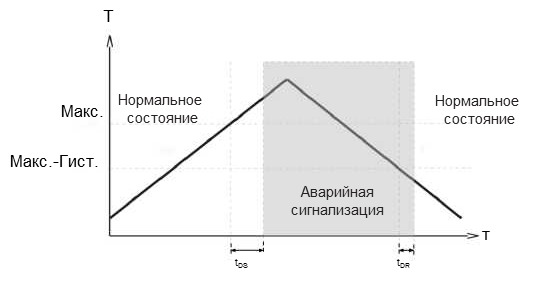

К переключению в аварийное состояние может быть применено время задержки переключения (tDS). Точно так же одно из нескольких значений времени задержки обратного переключения (tDR) может применяться для возврата в нормальное состояние.

В нормальном состоянии встроенный светодиод горит, в аварийном состоянии – не горит, что соответствует его состоянию при отсутствии напряжения питания.

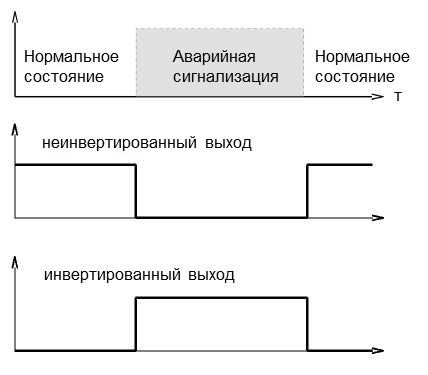

В неинвертированной (стандартной) модели при нормальном состоянии переключающий выход находится на уровне напряжения питания; в аварийном состоянии он находится на уровне 0 В, так что обрыв провода также будет отображаться как аварийное состояние на приемнике сигнала. В качестве опции может быть предусмотрен инвертированный переключающий выход, т. е. в нормальном состоянии выход будет находиться на уровне 0 В, а в аварийном состоянии – на уровне напряжения питания.

Функция задержки включения питания (заказывается отдельно) позволяет поддерживать переключающий выход в нормальном состоянии в течение определенного времени после подачи напряжения питания.

Код для заказа

Заказывается базовое устройство, например RRI-010... с электроникой, например, FLEX-RRI-010...

○ - Опция

Опции

• Ротор с титановыми зажимами

Принадлежности

• Кабель / круглый штепсельный разъем (KB...). См. дополнительную информацию в разделе «Принадлежности»
• Конфигуратор устройств ECI-1
• Механические соединительные детали с обратным клапаном, фильтром, устройством стабилизации потока или специальными требованиями заказчика доступны по запросу
