Датчик потока LABO-RR.032-S

Характеристики

Расходомер состоит из вертушки, которая вращается под действием потока. Скорость вращения пропорциональна расходу. Скорость вращения можно регистрировать с помощью различных систем датчиков, в зависимости от различных материалов корпуса. Благодаря пластмассовым корпусам в пространстве потока отсутствуют магниты.

Электроника LABO имеет электронный переключающий выход (двухтактный) с регулируемыми характеристиками (минимум/максимум) и гистерезисом, который срабатывает в случае подъема выше или опускания ниже регулируемого предела. При желании значение переключения можно установить на существующий в данный момент поток с помощью «обучения». Также доступны модели с аналоговым или импульсным выходом.

Технические данные

Диапазоны измерения

Измеренные значения определялись с помощью датчика, установленного в потоке воды, идущем слева направо, при температуре 25 °C, с прямыми участками трубопровода длиной 10 x D на входе и выходе.

Монтажная схема

Пример подключения: PNP NPN

Перед началом электромонтажа необходимо убедиться, что напряжение питания соответствует техническому паспорту.
Рекомендуется использовать экранированный кабель.

Размеры

Соединение: врезная втулка с секцией трубопровода и клеевой муфтой (муфтами) RR.-032MH...

Соединение: врезная втулка RR.-032BB... (опция)

Соединение: ввинчиваемый зонд RR.-032RM000
Предоставляется Заказчиком.

Соединение: приварной штуцер RR.-032VK000. (опция)

Правила обращения и эксплуатации

Установка

Расходомеры вставляются в виде зонда во врезную втулку и имеют маркировку правильной глубины вставки. Направление установки зонда – вдоль вертушки – указано стрелками на передней стороне расходомера. Угловое отклонение ±3° не влияет на измерения.

Датчик должен быть установлен с использованием прямых участков трубопровода длиной 10 x D (диаметр трубы), чтобы предотвратить образование завихрений и турбулентности.

Наилучшее монтажное положение (низкое загрязнение, хорошее вентилирование) – при направлении потока снизу вверх или в горизонтальном трубопроводе с датчиком, направленным вниз под углом 45°. Накидная гайка должна быть затянута моментом 30 Нм.

Примечание

Значение переключения может быть запрограммировано пользователем посредством «обучения» датчика. При желании возможность программирования может быть заблокирована производителем.

Конфигуратор устройств ECI-1 с соответствующим программным обеспечением доступен в качестве удобной опции для программирования всех параметров с помощью ПК и для регулировки.

Эксплуатация и программирование

Значение переключения устанавливается следующим образом:

• Создайте в трубопроводе соответствующий расход, на который будет настроено устройство.
• Подайте импульс длительностью не менее 0,5 секунды и не более 2 секунд на контакт 2 (например, импульс от источника питания посредством перемычки или импульс от ПЛК), чтобы получить измеренное значение.
• По завершении «обучения» подключите контакт 2 к линии 0 В, чтобы предотвратить непреднамеренное программирование.

Устройство оснащено желтым светодиодом, который мигает во время подачи программирующего импульса. Во время работы данный светодиод служит индикатором состояния переключающего выхода.

Чтобы избежать необходимости перехода в нежелательное рабочее состояние в целях «обучения», устройство может быть оснащено на заводе-изготовителе функцией смещения «обучения» (teach-offset). Точка смещения «обучения» прибавляется к текущему измеренному значению перед сохранением. Точка смещения может быть положительной или отрицательной.

Пример: Значение переключения должно быть установлено на 80 %. Однако без проблем можно достичь только 60 %. В этом случае устройство должно быть заказано со «смещением обучения» +20 %. При расходе 60 % в процессе обучения будет сохраняться значение 80 %.

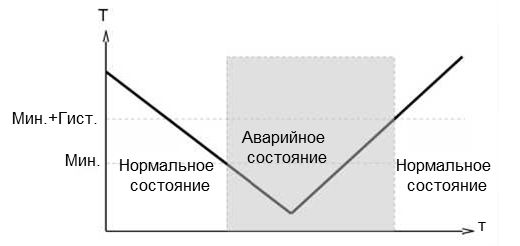

Концевой выключатель можно использовать для контроля минимума или максимума. При использовании конечного выключателя минимального уровня падение ниже предельного значения вызывает переключение датчика в аварийное состояние. Возврат в нормальное состояние происходит при повторном превышении суммы предельного значения и установленного гистерезиса.

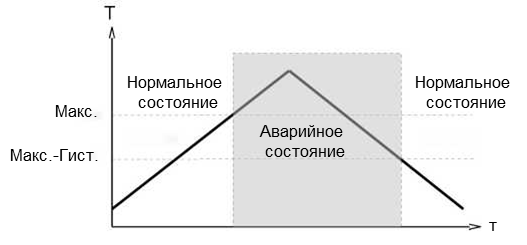

При использовании конечного выключателя максимального уровня превышение предельного значения вызывает переключение датчика в аварийное состояние. Возврат в нормальное состояние происходит после повторного падения измеренного значения ниже разности предельного значения и установленного гистерезиса.

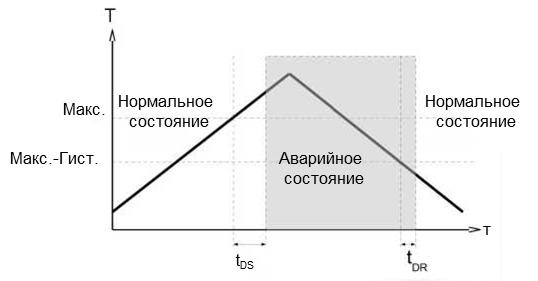

К переключению в аварийное состояние может быть применено время задержки переключения (tDS). Точно так же одно из нескольких значений времени задержки обратного переключения (tDR) может применяться для возврата в нормальное состояние.

В нормальном состоянии встроенный светодиод горит, в аварийном состоянии – не горит, что соответствует его состоянию при отсутствии напряжения питания.

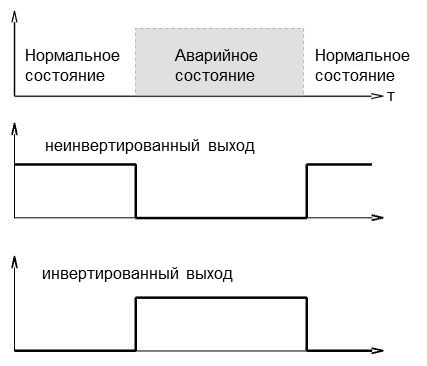

В неинвертированной (стандартной) модели при нормальном состоянии переключающий выход находится на уровне напряжения питания; в аварийном состоянии он находится на уровне 0 В, так что обрыв провода также будет отображаться как аварийное состояние на приемнике сигнала. В качестве опции может быть предусмотрен инвертированный переключающий выход, т. е. в нормальном состоянии выход будет находиться на уровне 0 В, а в аварийном состоянии – на уровне напряжения питания.

Функция задержки включения питания (заказывается отдельно) позволяет поддерживать переключающий выход в нормальном состоянии в течение определенного времени после подачи напряжения питания.

Код для заказа

Заказывается базовое устройство, например RRI-032... с электроникой, например LABO-RRI-032...

○ - Опция

Принадлежности

• Кабель / круглый штепсельный разъем (KB...)
  См. дополнительную информацию в разделе «Принадлежности»
• Электронное оборудование оценки OMNI-TA
