Преобразователь / датчик расхода OMNI-RR-032

Характеристики

Расходомер состоит из вертушки, которая вращается под действием потока. Скорость вращения пропорциональна расходу. Скорость вращения можно регистрировать с помощью различных систем датчиков, в зависимости от различных материалов корпуса. Благодаря пластмассовым корпусам в пространстве потока отсутствуют магниты.

Преобразователь OMNI, расположенный на датчике, имеет графический ЖК-дисплей с подсветкой, который очень легко читается как в темноте, так и при ярком солнечном свете. Графический дисплей позволяет отображать измеренные значения и параметры в понятной форме. Измеренные значения отображаются в 4 местах вместе с физическими единицами, которые также могут быть изменены пользователем. Электроника имеет аналоговый выход (4...20 мА или 0...10 В) и два переключающих выхода, которые можно использовать как концевые выключатели для контроля минимума или максимума, или как двухпозиционные регуляторы. Переключающие выходы выполнены в виде двухтактных приводов и могут использоваться как выходы PNP и NPN. Превышение предельных значений сигнализируется красным светодиодом, видимым на большом расстоянии, и текстовым сообщением на дисплее.

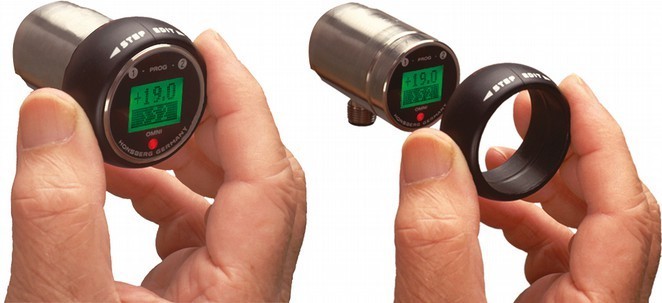

Корпус из нержавеющей стали оснащен закаленным минеральным стеклом, стойким к царапинам. Управление датчиком осуществляется с помощью кольца программатора, снабженного магнитом, что не требует открывать корпус блока управления, обеспечивая постоянную герметичность датчика.

Поворачивая кольцо вправо или влево, можно легко изменять параметры (например, точку переключения, гистерезис...). Для защиты от непреднамеренного программирования его можно снять, повернуть на 180° и установить на место или полностью удалить, используя таким образом в качестве ключа.

ОПЦИЯ C:

С предустановленным счетчиком с возможностью внешнего сброса, дополнительными переключающими выходами и отображением фактического значения.

ОПЦИЯ C1:

С отображением мгновенных значений, аналоговым выходом, импульсно-объемным выходом и сумматором

Технические данные

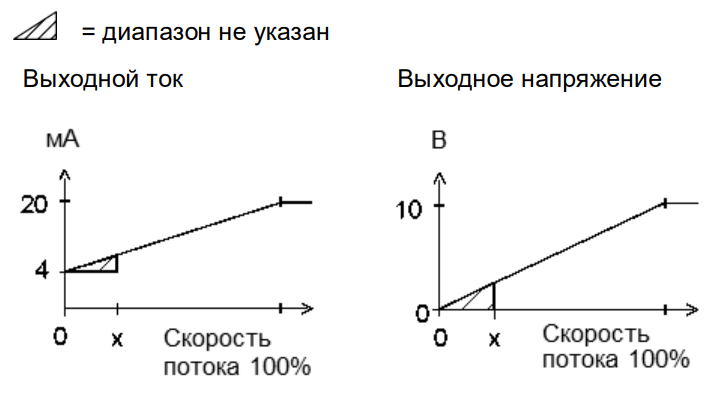

Кривые выходного сигнала

Значение x = начало указанного диапазона.

Диапазоны измерения

Измеренные значения определялись с помощью датчика, установленного в потоке воды, идущем слева направо, при температуре 25 °C, с прямыми участками трубопровода длиной 10 x D на входе и выходе.

Монтажная схема

Пример подключения: PNP NPN

соединитель М12х1

См. отдельную схему проводки для опций C и C1 в отдельных описаниях.
Перед началом электромонтажа необходимо убедиться, что напряжение питания соответствует техническому паспорту. Рекомендуется использовать экранированный кабель.

Размеры

Соединение: врезная втулка с секцией трубопровода и клеевой муфтой (муфтами) RR.-032MH...

Соединение: врезная втулка RR.-032BB... (опция)

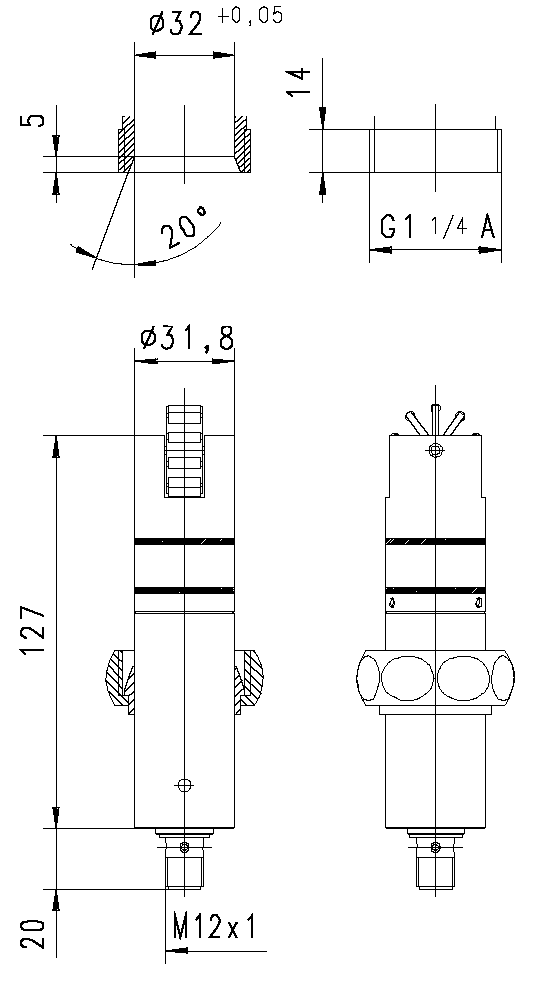

Соединение: ввинчиваемый зонд RR.-032RM000
Предоставляется Заказчиком.

Соединение: приварной штуцер RR.-032VK000. (опция)

Гибкая подводка (опция)

Гибкая подводка (опция) между электронной головкой и первичным датчиком обеспечивает свободу в ориентации датчика. Одновременно эта опция обеспечивает тепловую развязку между двумя блоками.

Правила обращения и эксплуатации

Установка

Расходомеры вставляются в виде зонда во врезную втулку и имеют маркировку правильной глубины вставки. Направление установки зонда – вдоль вертушки – указано стрелками на передней стороне расходомера. Угловое отклонение ±3° не влияет на измерение. Датчик должен быть установлен с использованием прямых участков трубопровода длиной 10 x D (диаметр трубы), чтобы предотвратить образование завихрений и турбулентности.

Наилучшее монтажное положение (низкое загрязнение, хорошее вентилирование) – при направлении потока снизу вверх или в горизонтальном трубопроводе с датчиком, направленным вниз под углом 45°. Накидная гайка должна быть затянута моментом 30 Нм.

Программирование

Кольцо программатора можно поворачивать в положения 1 и 2. Возможны следующие действия:

Кольцо можно снять, чтобы оно действовало как ключ, или повернуть на 180° и установить на место, чтобы обеспечить защиту от непреднамеренного программирования.

Управление осуществляется посредством диалога с отображаемыми сообщениями, что существенно упрощает использование датчика.

Если в режиме нормального отображения (текущее значение с единицей измерения) повторно выбрать положение 1 (ШАГ), то на дисплее отображается указанная ниже информация в следующем порядке:

Отображение параметров с использованием положения 1

• Значение переключения S1 (точка переключения 1 с выбранной единицей измерения)
• Характеристика переключения S1

MIN = Контроль минимального значения

MAX = контроль максимального значения

• Гистерезис 1 (значение гистерезиса S1 в заданных единицах измерения)
• Значение переключения S2
• Характеристика переключения S2
• Гистерезис 2
• Код

После ввода кода 111 можно определить дополнительные параметры:

• Фильтр (время стабилизации дисплея и выхода)
• Физическая единица (Единицы измерения)
• Выход: 0...20 мА или 4...20 мА
• 0/4 мА (измеренное значение соответствует 0/4 мА)
• 20 мА (измеренное значение соответствует 20 мА)

Для моделей с выходом по напряжению замените 20 мА, соответственно, на 10 В.

Изменение параметра, используя положение 2

Если требуется изменение отображаемого параметра:

• Поверните кольцо в положение 2, чтобы появился мигающий курсор, указывающий положение, которое можно изменить.
• При повторном повороте кольца в положение 2 значения увеличиваются; при повороте кольца в положение 1 курсор перемещается к следующей цифре.
• Выйдите из режима настройки параметра, повернув кольцо в положение 1 (пока курсор не покинет данную строку); при этом выполненные изменения сохраняются.
• Если в течение 30 секунд не предпринимается никаких действий, устройство возвращается к нормальному диапазону отображения, игнорируя выполненные изменения.

Концевые выключатели S1 и S2 можно использовать для контроля минимума или максимума.

При использовании конечного выключателя минимального уровня падение ниже предельного значения вызывает переключение датчика в аварийное состояние. Возврат в нормальное состояние происходит при повторном превышении суммы предельного значения и установленного гистерезиса.

При использовании конечного выключателя максимального уровня превышение предельного значения вызывает переключение датчика в аварийное состояние. Возврат в нормальное состояние происходит после повторного падения измеренного значения ниже разности предельного значения и установленного гистерезиса.

Переход в аварийное состояние отображается встроенным красным светодиодом и текстовым сообщением на дисплее.
В нормальном состоянии переключающие выходы находятся на уровне напряжения питания; в аварийном состоянии они находятся на уровне 0 В, так что обрыв провода также будет отображаться как аварийное состояние на приемнике сигнала.

Отображение перегрузки
При обнаружении перегрузки переключающего выхода соответствующий сигнал отображается на дисплее ("Проверка S1 / S2"), и переключающий выход отключается.

Режим имитации
Для упрощения ввода датчика в эксплуатацию он поддерживает режим имитации аналогового выхода. На выходе можно создать программируемое значение в диапазоне 0...26,0 мА (без изменения параметров процесса). Это позволяет проверить состояние проводки между датчиком и последующей электроникой во время ввода датчика в эксплуатацию. Доступ к этому режиму осуществляется с помощью кода 311.

Заводские настройки
После изменения параметров конфигурации их можно в любой момент сбросить до заводских настроек с помощью кода 989.

Код для заказа

Заказывается базовое устройство, например RRI-032.. с электроникой, например OMNI-RRI-032...

○ - Опция
