Датчик расхода FS222
- Высокая химическая стойкость
- Требуется прозрачная рабочая среда, макс. вязкость 15 сСт
- 6 диапазонов измерения 0,1...120 л/мин
- Транзисторный выход, двухтактный
- Давление технологического процесса макс. 10 бар
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
FS222 – турбинный датчик объемного расхода, изготовленный из поливинилиденфторида (ПВДФ), для высокоточного измерения расхода в 6 различных диапазонах от 0,1 до 120 л/мин. Повторяемость составляет 0,1% от измеренного значения. Датчик устойчив к химическому воздействию и может поставляться со сменным картриджем (MR1-3), что сводит к минимуму время простоя системы. Техническое обслуживание эффективно осуществляется путем простого извлечения внутреннего картриджа в сборе. Полная замена расходомера выполняется в течение одной минуты без привлечения технической помощи.
Датчик не подходит для измерения жидкостей с твердыми частицами.
Технические данные
| Источник питания | |
| Источник питания | 8...24 В пост. тока |
| Электрическое соединение | сигнальный кабель 1 м |
| Соответствие нормам ЕС | N 55022, Класс A и B, EN61000-6 |
| Выход | |
| Диапазоны измерения | 0,1...120 л/мин (см. код заказа) диапазоны измерения 2-6 со встроенным фильтром |
| Импульсный | транзистор двухтактный |
| Нагрузка | макс. 2,2 кОм |
| Частота | 15...1200 Гц, зависит от диапазона измерения |
| Точность | 1,5% |
| Технологические данные | |
| Повторяемость | 0,1% |
| Рабочая среда | прозрачная (ИК-режим работы) |
| Температура рабочей среды | -40...+85 °C |
| Давление технологического процесса | макс. 10 бар |
| Вязкость | Макс. 15 сСт (в зависимости от MR) |
| Потери давления | 0,5 бар при 50%, 2 бар при 100% |
| Материал | |
| Технологическая часть | Поливинилиденфторид |
| Корпус | Поливинилиденфторид |

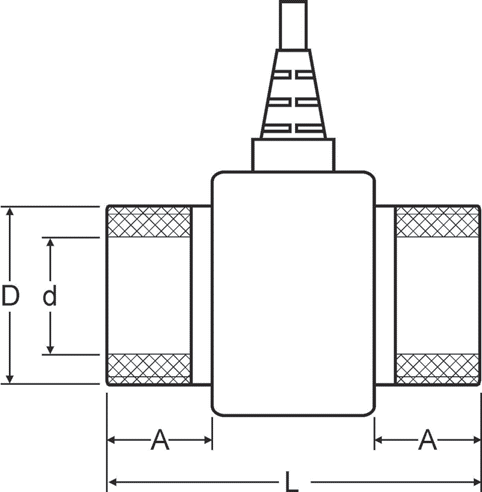

Размеры
| MR | A | D | d | L |
| 1 | 9,5 | ¼ дюйма | 6,5 | 39 |
| 2 | 12,7 | ½ дюйма | 13 | 47 |
| 3 | 12,7 | ½ дюйма | 13 | 47 |
| 4 | 18,5 | ¾ дюйма | 17 | 63 |
| 5 | 24,5 | 1 ¼ дюйма | 29 | 80 |
| 6 | 24,5 | 1 ¼ дюйма | 29 | 80 |

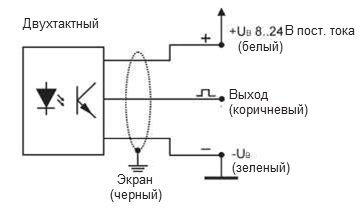

Схема соединений
Код для заказа
| 1. | Диапазон измерений, MR | |||
| Диапазон, л/мин | К-фактор, имп./л | Технологическое соединение | ||
| 1 | 0,1...2 | 36000 | G ¼ дюйма | |
| 2 | 0,3...9 | 8000 | G ½ дюйма | |
| 3 | 0,5...15 | 3200 | G ½ дюйма | |
| 4 | 1...30 | 1200 | G ¾ дюйма | |
| 5 | 2,5...75 | 450 | G 1 ¼ дюйма | |
| 6 | 4...120 | 225 | G 1 ¼ дюйма | |
| 2. | Материал | |||
| 4 | Корпус и турбина из поливинилиденфторида, другие материалы – по запросу | |||
| 3. | Электрическое подключение | |||
| 1 | соединительный кабель 1 м | |||
| 2 | соединительный кабель 2 м | |||
| 4. | Опции | |||
| 00 | без опций | |||
Коды заказов
|
FS222-1-4-1-00 FS222-1-4-2-00 FS222-2-4-1-00 FS222-2-4-2-00 FS222-3-4-1-00 FS222-3-4-2-00 FS222-4-4-1-00 FS222-4-4-2-00 FS222-5-4-1-00 FS222-5-4-2-00 FS222-6-4-1-00 FS222-6-4-2-00 |
