Проходной фитинг FF25
- Материал – непластифицированный ПВХ
- Температура рабочей среды 0...60 °C
- Давление технологического процесса макс. 10 бар при 22 °C
- Диаметр труб от DN15 до DN100
- Монтаж с использованием стандартных фитингов из непластифицированного ПВХ
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Проходной фитинг FF25 специально разработан для датчика расхода FS242.
График зависимости давления от температуры непластифицированного ПВХ
Размеры

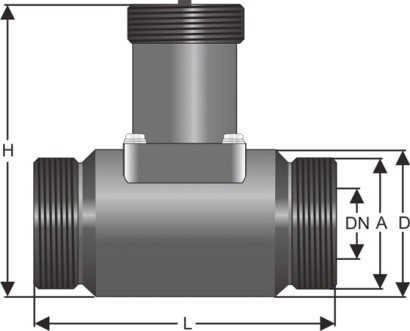

FF25-2-0-XX-00
| DN | A | D | L | H |
| 15 | G 1 | 49,2 | 90 | 100,3 |
| 20 | G 1 ¼ | 51,2 | 100 | 103,3 |
| 25 | G 1 ½ | 54,0 | 110 | 107,5 |
| 32 | G 2 | 68,0 | 110 | 117,6 |
| 40 | G 2 ¼ | 72,3 | 120 | 123,3 |
| 50 | G 2 ¾ | 86,0 | 130 | 134,7 |

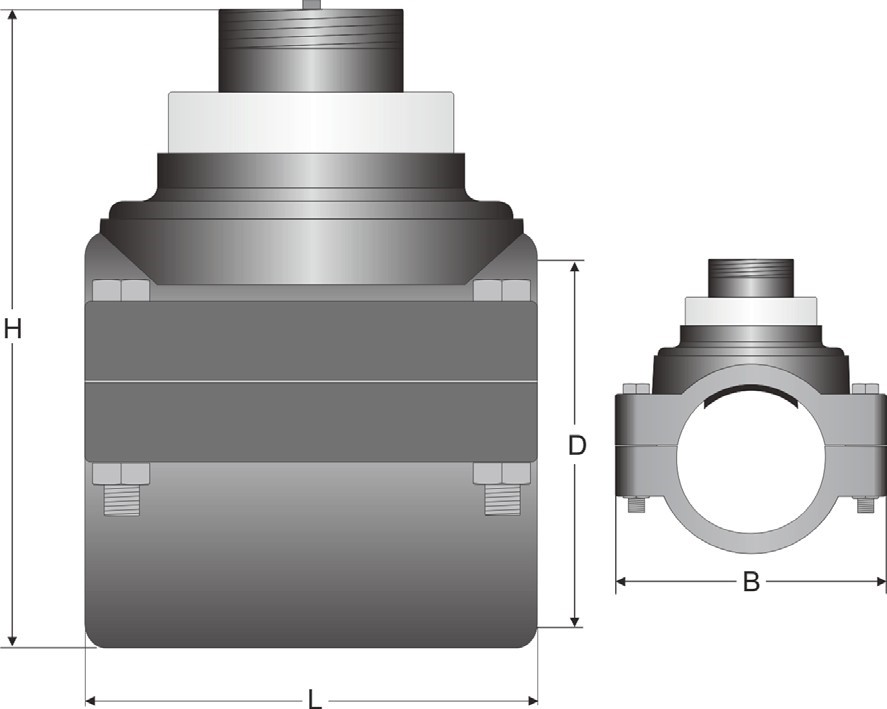

FF25-3-0-XX-00
| DN | L | H | D | B |
| 65 | 105 | 143 | 75 | 136 |
| 80 | 105 | 161 | 90 | 154 |
| 100 | 105 | 176 | 110 | 176 |
Код для заказа
FF25 —
1.
2.
3.
4.
| 1. | Технологическое соединение | |
| 2 | накидная гайка (до DN50) | |
| 3 | хомут для бурильных труб (от DN65) | |
| 2. | Материал | |
| 0 | ПВХ | |
| 3. | Номинальный диаметр технологического соединения | |
| DN15, 20, 25, 32, 40, 50, 65, 80, 100 | ||
| 4. | Опции | |
| 00 | без опций | |
Коды заказов
|
FF25-2-0-15-00 FF25-2-0-20-00 FF25-2-0-25-00 FF25-2-0-32-00 FF25-2-0-40-00 FF25-2-0-50-00 FF25-2-0-65-00 FF25-2-0-80-00 FF25-2-0-100-00 FF24-3-0-15-00 FF24-3-0-20-00 FF24-3-0-25-00 FF24-3-0-32-00 FF24-3-0-40-00 FF24-3-0-50-00 FF24-3-0-65-00 FF24-3-0-80-00 FF24-3-0-100-00 |
