Расходомер DF9648
- Программируемый диапазон измерения ±99999
- Программируемые единицы измерения
- 2 программируемых сумматора
- Импульсный выход для внешней оценки
- Макс. 4 выхода для сигнализации, релейные или электронные
- Изолированный аналоговый выход 0/4...20 мА, 0/2...10 В
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Расходомер DF9648 используется в пищевой, химической и фармацевтической промышленности, а также в системах водоснабжения.
При использовании импульсного датчика расхода любого типа можно измерять, отображать и преобразовывать в аналоговый выходной сигнал текущий расход и общий расход в системе. Дозирование количества может быть реализовано с помощью выходов для сигнализации.
Дополнительный импульсный выход (опция) позволяет осуществлять внешнее суммирование расхода.
Технические данные
| Источник питания | |
| Напряжение питания | 230 В перем. тока ±10%; 115 В перем. тока ±10%; 24 В перем. тока ±10% или 24 В пост. тока ±15% |
| Потребляемая мощность | макс. 3,5 ВА, с аналоговым выходом – 5 ВА |
| Рабочая температура | -10...+55 °C |
| Соответствие нормам ЕС | EN 55022, EN 60555, IEC 61000-4-3/4/5/11/13 |
| Измерительный вход | |
| Тип | датчик с выходом переменного тока (катушка), программируемый датчик Namur или датчик Холла (прямоугольный сигнал) альтернативные внешние импульсы 0/5...24 В пост. тока |
| - Катушка | программируемый порог переключения ±5...±2000 мВ, понижающий резистор 100 кОм |
| - Датчик NPN | низкий уровень < 0,9 В, высокий уровень > 2,1 В, нагрузочный повышающий резистор 20 кОм |
| - Датчик PNP | низкий уровень < 0,9 В, высокий уровень > 2,1 В, согласующий выходной резистор 20 кОм |
| - Namur | низкий уровень < 1,2 мА, высокий уровень > 2,1 мА, гистерезис прибл. 0,5 мА, согласующий выходной резистор 1 кОм |
| - Реле | длительность импульса мин. 5 мс |
| Частота | вход A или B – 0,1 Гц...15 кГц (контакт макс. 30 Гц) вход A и B вместе – 0,1 Гц...8 кГц (контакт макс. 30 Гц) |
| Вход сигнала сброса | низкий уровень < 0,9 В, высокий уровень > 2,1 В, согласующий выходной резистор 20 кОм, длительность импульса мин. 5 мс, сброс по нарастающему фронту |
| Точность | ≤ 0,1% ±1 цифра |
| Источник питания датчика | 8 В пост. тока, стабилизированный (Namur), 24 В пост. тока (катушка, NPN, PNP, двухтактная), Ri прибл. 150 Ом, макс. 50 мА (25 мА с 4 релейными выходами) |
| Дисплей | |
| Дисплей | Красный светодиодный, 14,2 мм |
| Параметр | 2-значный красный светодиодный, 7 мм (индикация параметра и выходного сигнала) |
| Диапазон индикации | расход -99999...99999, сумматор -99999...0...999999, с подавлением нулевых старших разрядов, макс. 3 десятичных знака, суточный сумматор не безопасен по напряжению, общий сумматор безопасен по напряжению |
| Выход | |
| Реле | SPDT (однополюсный переключатель) <250 В перем. тока <250 ВА <2 А, <300 В пост. тока <50 Вт <2 А |
| Транзистор | макс. 35 В перем./пост. тока / 100 мА |
| Аналоговый | с защитой цепи от короткого замыкания 0/4...20 мА, нагрузка <500 Ом; 0/2...10 В, нагрузка >500 Ом, изолированный, с автоматическим изменением мощности (в зависимости от нагрузки) |
| Точность | 0,1%; ТК 0,01%/К |
| Импульсный выход | транзистор < 5 Гц, реле < 0,1 Гц (макс. 500 000 циклов переключения), длительность импульса 100 мс |
| Корпус | корпус для монтажа на панели DIN96х48 мм |
| Размеры | материал PA6-GF (полиамид 6-стеклопластик); UL94V-0 лицевая панель 96x48 мм, монтажная глубина 100 мм, |
| Вес | макс. 390 г |
| Соединение | зажимные клеммы, одножильный провод сечением 2 мм2 |
| Класс защиты | Гибкий провод сечением 1,5 мм2, AWG14 лицевая панель IP65, клеммы IP20, в соотв. с BGV A3 |

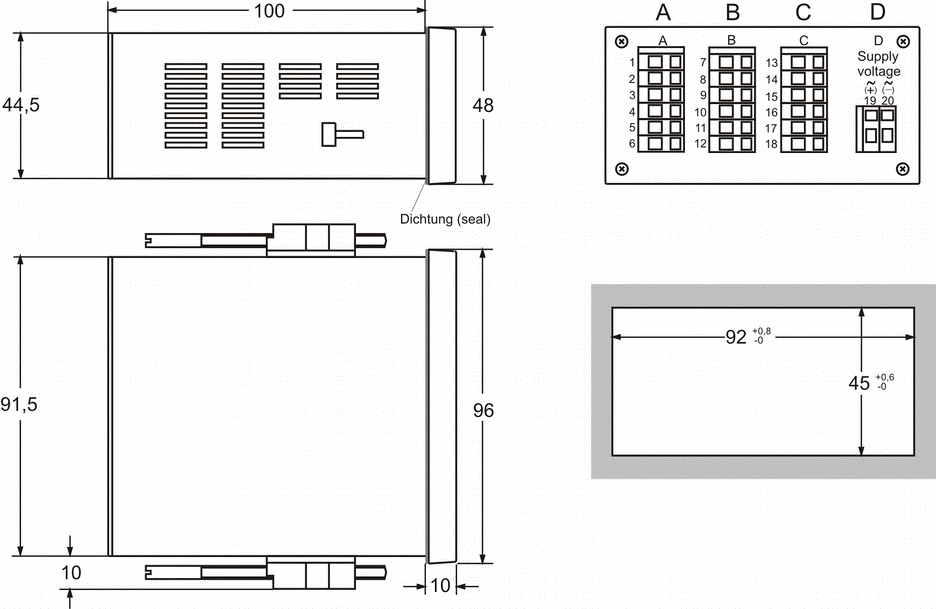

Размеры

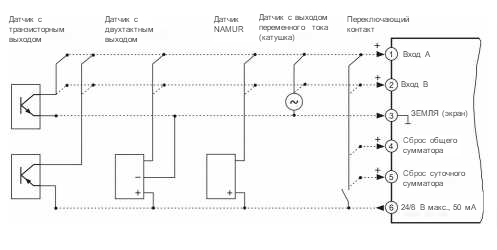

Схема соединений
Код для заказа
• - Опция
| 1. | Клеммная колодка A | ||
| 1 | Вход для датчиков с сигналами переменного тока (катушка), импульсным сигналом (Namur, NPN, PNP, двухтактный) или переключающим контактом | ||
| 2 | как в п. 1, но с дополнительным входом для сложения/вычитания | ||
| 2. | Клеммная колодка B | ||
| 00 | не установлена | ||
| 2R | 2 релейных выхода | ||
| 2T | 2 электронных выхода (сигнальный / импульсный выход) * | ||
| 3. | Клеммная колодка C | ||
| 00 | не установлена | ||
| 2R | 2 релейных выхода | ||
| 2T | 2 электронных выхода | ||
| AO | Аналоговый выход | ||
| 4. | Напряжение питания клеммной колодки D | ||
| 0 | 230 В перем. тока | ±10%, 50-60 Гц | |
| 1 | 115 В перем. тока | ±10%, 50-60 Гц | |
| 4 | 24 В перем. тока | ±10%, 50-60 Гц | |
| 5 | 24 В пост. тока | ±15% | |
| 5. | Опции | ||
| 00 | без опций | ||
| 11 | * - импульсный выход (только в клеммной колодке B) | ||
| 6. | Единица измерения | отображается в поле единиц измерения | |
| 7. | Дополнительный текст над дисплеем (3x90 мм ВxШ) | ||
* - Клеммная колодка B: выход A1 = сигнализация, A2 = импульсный выход.
Коды заказов
|
DF9648-1-00-00-0-00 DF9648-1-00-00-0-11 DF9648-1-00-00-1-00 DF9648-1-00-00-1-11 DF9648-1-00-00-4-00 DF9648-1-00-00-4-11 DF9648-1-00-00-5-00 DF9648-1-00-00-5-11 DF9648-1-00-2R-0-00 DF9648-1-00-2R-0-11 DF9648-1-00-2R-1-00 DF9648-1-00-2R-1-11 DF9648-1-00-2R-4-00 DF9648-1-00-2R-4-11 DF9648-1-00-2R-5-00 DF9648-1-00-2R-5-11 DF9648-1-00-2T-0-00 DF9648-1-00-2T-0-11 DF9648-1-00-2T-1-00 DF9648-1-00-2T-1-11 DF9648-1-00-2T-4-00 DF9648-1-00-2T-4-11 DF9648-1-00-2T-5-00 DF9648-1-00-2T-5-11 DF9648-1-00-AO-0-00 DF9648-1-00-AO-0-11 DF9648-1-00-AO-1-00 DF9648-1-00-AO-1-11 DF9648-1-00-AO-4-00 DF9648-1-00-AO-4-11 DF9648-1-00-AO-5-00 DF9648-1-00-AO-5-11 DF9648-1-2R-00-0-00 DF9648-1-2R-00-0-11 DF9648-1-2R-00-1-00 DF9648-1-2R-00-1-11 DF9648-1-2R-00-4-00 DF9648-1-2R-00-4-11 DF9648-1-2R-00-5-00 DF9648-1-2R-00-5-11 DF9648-1-2R-2R-0-00 DF9648-1-2R-2R-0-11 DF9648-1-2R-2R-1-00 DF9648-1-2R-2R-1-11 DF9648-1-2R-2R-4-00 DF9648-1-2R-2R-4-11 DF9648-1-2R-2R-5-00 DF9648-1-2R-2R-5-11 DF9648-1-2R-2T-0-00 DF9648-1-2R-2T-0-11 DF9648-1-2R-2T-1-00 DF9648-1-2R-2T-1-11 DF9648-1-2R-2T-4-00 DF9648-1-2R-2T-4-11 DF9648-1-2R-2T-5-00 DF9648-1-2R-2T-5-11 DF9648-1-2R-AO-0-00 DF9648-1-2R-AO-0-11 DF9648-1-2R-AO-1-00 DF9648-1-2R-AO-1-11 DF9648-1-2R-AO-4-00 DF9648-1-2R-AO-4-11 DF9648-1-2R-AO-5-00 DF9648-1-2R-AO-5-11 DF9648-1-2T-00-0-00 DF9648-1-2T-00-0-11 DF9648-1-2T-00-1-00 DF9648-1-2T-00-1-11 DF9648-1-2T-00-4-00 DF9648-1-2T-00-4-11 DF9648-1-2T-00-5-00 DF9648-1-2T-00-5-11 DF9648-1-2T-2R-0-00 DF9648-1-2T-2R-0-11 DF9648-1-2T-2R-1-00 DF9648-1-2T-2R-1-11 DF9648-1-2T-2R-4-00 DF9648-1-2T-2R-4-11 DF9648-1-2T-2R-5-00 DF9648-1-2T-2R-5-11 DF9648-1-2T-2T-0-00 DF9648-1-2T-2T-0-11 DF9648-1-2T-2T-1-00 DF9648-1-2T-2T-1-11 DF9648-1-2T-2T-4-00 DF9648-1-2T-2T-4-11 DF9648-1-2T-2T-5-00 DF9648-1-2T-2T-5-11 DF9648-1-2T-AO-0-00 DF9648-1-2T-AO-0-11 DF9648-1-2T-AO-1-00 DF9648-1-2T-AO-1-11 DF9648-1-2T-AO-4-00 DF9648-1-2T-AO-4-11 DF9648-1-2T-AO-5-00 DF9648-1-2T-AO-5-11 DF9648-2-00-00-0-00 DF9648-2-00-00-0-11 DF9648-2-00-00-1-00 DF9648-2-00-00-1-11 DF9648-2-00-00-4-00 DF9648-2-00-00-4-11 DF9648-2-00-00-5-00 DF9648-2-00-00-5-11 DF9648-2-00-2R-0-00 DF9648-2-00-2R-0-11 DF9648-2-00-2R-1-00 DF9648-2-00-2R-1-11 DF9648-2-00-2R-4-00 DF9648-2-00-2R-4-11 DF9648-2-00-2R-5-00 DF9648-2-00-2R-5-11 DF9648-2-00-2T-0-00 DF9648-2-00-2T-0-11 DF9648-2-00-2T-1-00 DF9648-2-00-2T-1-11 DF9648-2-00-2T-4-00 DF9648-2-00-2T-4-11 DF9648-2-00-2T-5-00 DF9648-2-00-2T-5-11 DF9648-2-00-AO-0-00 DF9648-2-00-AO-0-11 DF9648-2-00-AO-1-00 DF9648-2-00-AO-1-11 DF9648-2-00-AO-4-00 DF9648-2-00-AO-4-11 DF9648-2-00-AO-5-00 DF9648-2-00-AO-5-11 DF9648-2-2R-00-0-00 DF9648-2-2R-00-0-11 DF9648-2-2R-00-1-00 DF9648-2-2R-00-1-11 DF9648-2-2R-00-4-00 DF9648-2-2R-00-4-11 DF9648-2-2R-00-5-00 DF9648-2-2R-00-5-11 DF9648-2-2R-2R-0-00 DF9648-2-2R-2R-0-11 DF9648-2-2R-2R-1-00 DF9648-2-2R-2R-1-11 DF9648-2-2R-2R-4-00 DF9648-2-2R-2R-4-11 DF9648-2-2R-2R-5-00 DF9648-2-2R-2R-5-11 DF9648-2-2R-2T-0-00 DF9648-2-2R-2T-0-11 DF9648-2-2R-2T-1-00 DF9648-2-2R-2T-1-11 DF9648-2-2R-2T-4-00 DF9648-2-2R-2T-4-11 DF9648-2-2R-2T-5-00 DF9648-2-2R-2T-5-11 DF9648-2-2R-AO-0-00 DF9648-2-2R-AO-0-11 DF9648-2-2R-AO-1-00 DF9648-2-2R-AO-1-11 DF9648-2-2R-AO-4-00 DF9648-2-2R-AO-4-11 DF9648-2-2R-AO-5-00 DF9648-2-2R-AO-5-11 DF9648-2-2T-00-0-00 DF9648-2-2T-00-0-11 DF9648-2-2T-00-1-00 DF9648-2-2T-00-1-11 DF9648-2-2T-00-4-00 DF9648-2-2T-00-4-11 DF9648-2-2T-00-5-00 DF9648-2-2T-00-5-11 DF9648-2-2T-2R-0-00 DF9648-2-2T-2R-0-11 DF9648-2-2T-2R-1-00 DF9648-2-2T-2R-1-11 DF9648-2-2T-2R-4-00 DF9648-2-2T-2R-4-11 DF9648-2-2T-2R-5-00 DF9648-2-2T-2R-5-11 DF9648-2-2T-2T-0-00 DF9648-2-2T-2T-0-11 DF9648-2-2T-2T-1-00 DF9648-2-2T-2T-1-11 DF9648-2-2T-2T-4-00 DF9648-2-2T-2T-4-11 DF9648-2-2T-2T-5-00 DF9648-2-2T-2T-5-11 DF9648-2-2T-AO-0-00 DF9648-2-2T-AO-0-11 DF9648-2-2T-AO-1-00 DF9648-2-2T-AO-1-11 DF9648-2-2T-AO-4-00 DF9648-2-2T-AO-4-11 DF9648-2-2T-AO-5-00 DF9648-2-2T-AO-5-11 |
