Преобразователь / датчик расхода FLEX-VHZ

Характеристики

Шестеренчатый расходомер VHZ измеряет расход по объемному принципу, при котором пара шестерен перемещается пропорционально расходу. Перемещение шестерен измеряется датчиком через ограждающую стенку корпуса. Устройства подходят для вязких, жидких, самосмазывающихся сред, а также для жидкостей на водной основе, таких как мыло, пасты, эмульсии и т. д., которые не являются абразивными. Благодаря объемному принципу работы данные устройства практически полностью не зависят от вязкости.

Преобразователь FLEX на датчике имеет аналоговый выход (4...20 мА или 0...10 В) и один переключающий выход, который можно настроить как концевой выключатель для контроля минимума или максимума или как частотный выход. Переключающий выход выполнен в виде двухтактного привода и может использоваться как выход PNP и NPN. Состояние переключающего выхода сигнализируется желтым светодиодом в разъеме; светодиод имеет круговой обзор.

Датчик настраивается на заводе-изготовителе, или альтернативно это можно сделать с помощью конфигуратора устройств ECI-1 (интерфейс USB для ПК). Выбираемый параметр можно изменить на устройстве с помощью прилагаемой магнитной клипсы. В этом случае текущее измеренное значение сохраняется как значение параметра. Примерами этих параметров являются значение переключения или конечное значение диапазона измерения.

Корпус электронного блока из нержавеющей стали поворачивается, поэтому после установки устройства можно сориентировать выход кабеля в нужное положение.

Технические данные

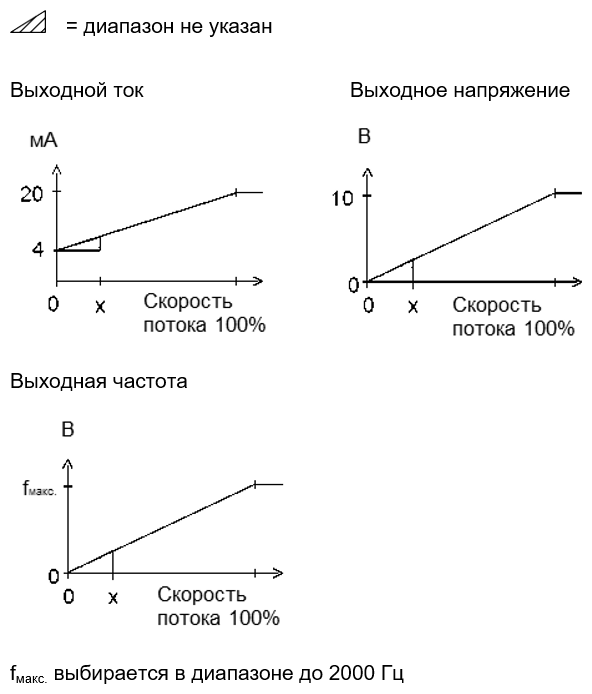

Кривые выходного сигнала

Значение x = начало указанного диапазона

Сопротивление давления и вес

Диапазоны измерения

Материалы

Размеры

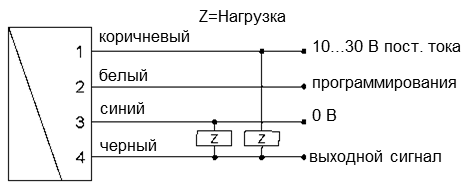

Пример подключения: PNP NPN

Перед началом электромонтажа необходимо убедиться, что напряжение питания соответствует техническому паспорту.
Рекомендуется использовать экранированную проводку.

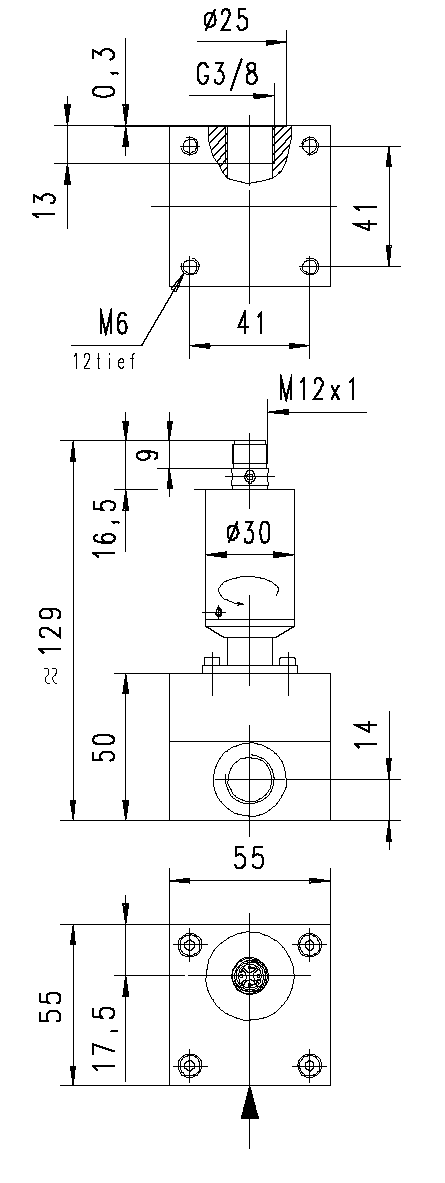

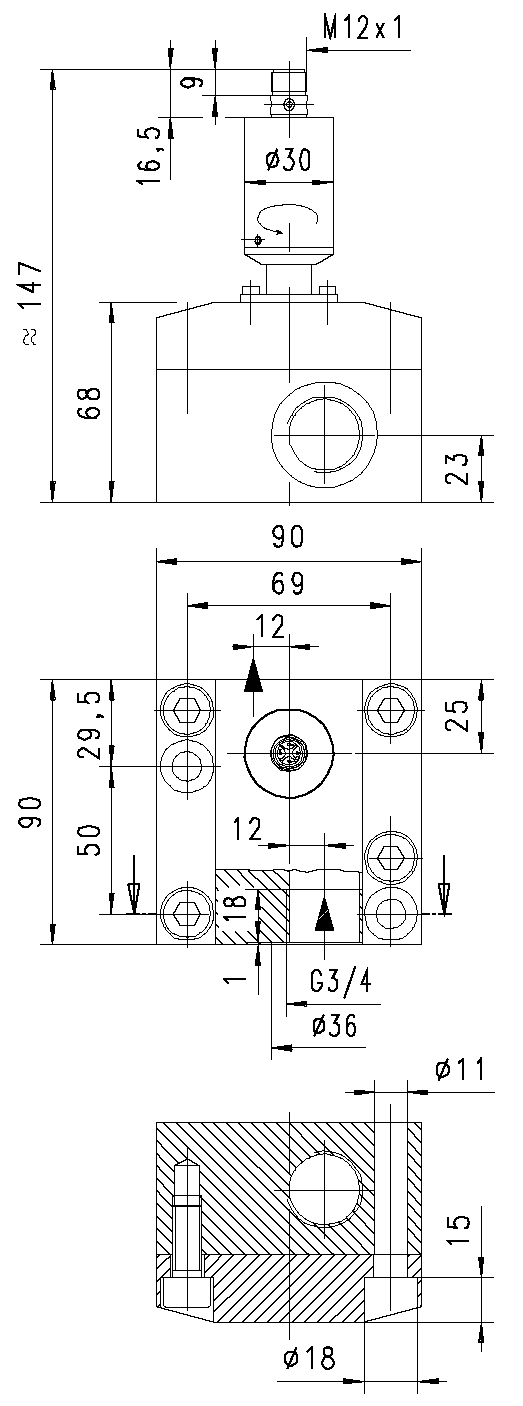

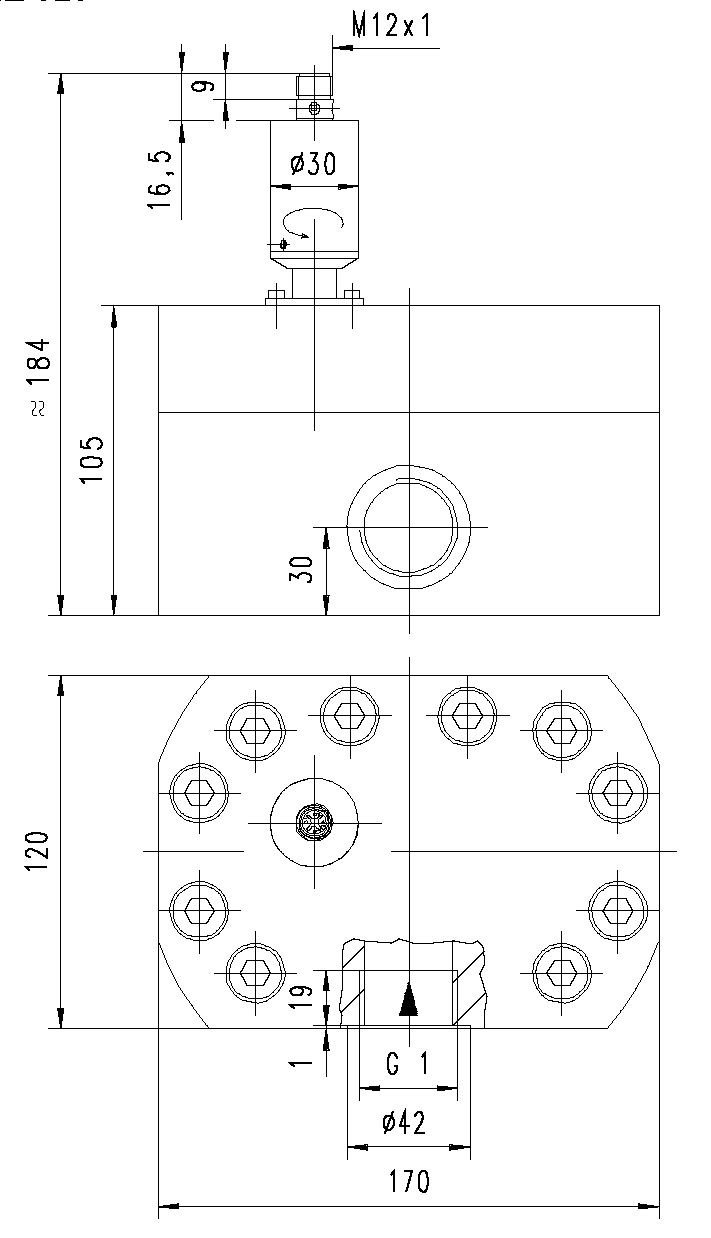

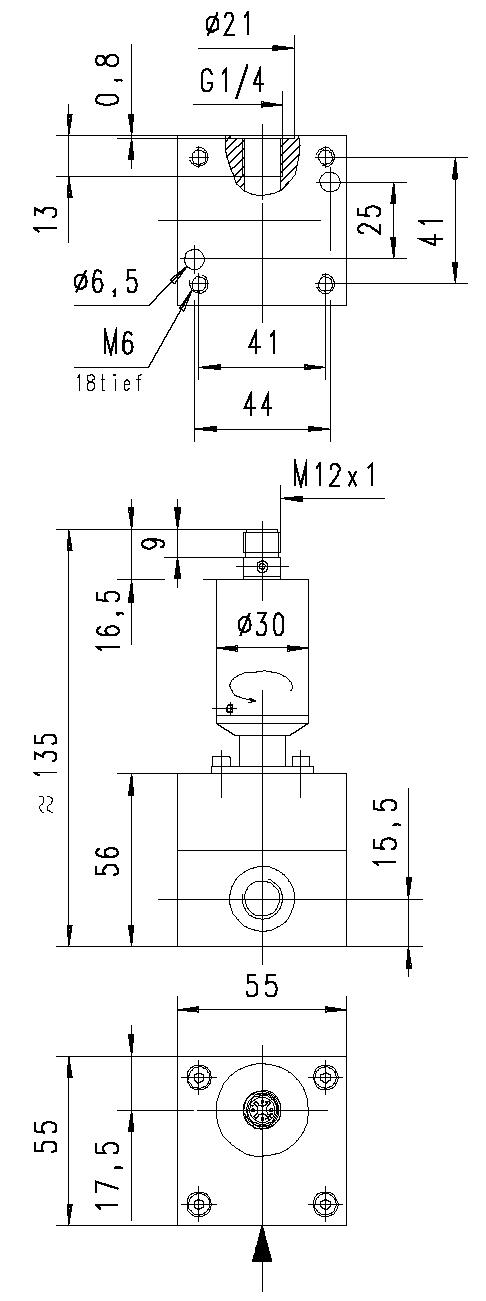

Размеры

FLEX-VHZ-008

FLEX-VHZ-010

FLEX-VHZ-020

FLEX-VHZ-025

Правила обращения и эксплуатации. Установка

Устройство измерения расхода VHZ может быть установлено в любом месте трубопроводной системы. Прямой участок на входе не требуется. Направление потока может быть выбрано свободно.

Необходимо следить за тем, чтобы в поток не попадали частицы грязи (стружка от нарезания резьбы), так как это может привести к заклиниванию шестерен. Поэтому может потребоваться установка фильтров перед устройством измерения расхода (размер ячеек 30 мкм).

Программирование

Электроника содержит магнитный контакт, с помощью которого можно программировать различные параметры. Программирование осуществляется приложением магнитной клипсы на период от 0,5 до 2 секунд к маркировке, предусмотренной на этикетке. Если продолжительность контакта больше или меньше указанной, программирование не происходит (защита от внешних магнитных полей).

После программирования («обучения (teaching)») клипсу можно либо оставить на устройстве, либо снять для защиты данных.

Устройство оснащено желтым светодиодом, который мигает во время подачи программирующего импульса. Во время работы данный светодиод служит индикатором состояния переключающего выхода.

Чтобы избежать необходимости перехода в нежелательное рабочее состояние во время «обучения», устройство может быть снабжено на заводе функцией «teach-offset» (смещение обучения). Значение «teach-offset» добавляется к текущему измеренному значению перед сохранением (или вычитается, если введено отрицательное значение).

Пример: Значение переключения должно быть установлено на 70% диапазона измерения, так как при этом расходе следует извещать о критическом состоянии процесса. Однако безопасно допускается достигать только уровня 50%. В этом случае устройство должно быть заказано со «смещением обучения» +20%. При уровне 50% в технологическом процессе значение переключения 70% будет сохранено во время «обучения».

Обычно программирование используется для настройки концевого выключателя. Однако при желании можно настроить и другие параметры, например конечное значение аналогового или частотного выхода.

Концевой выключатель можно использовать для контроля минимума или максимума.

При использовании конечного выключателя минимального уровня падение ниже предельного значения вызывает переключение датчика в аварийное состояние. Возврат в нормальное состояние происходит при повторном превышении суммы предельного значения и установленного гистерезиса.

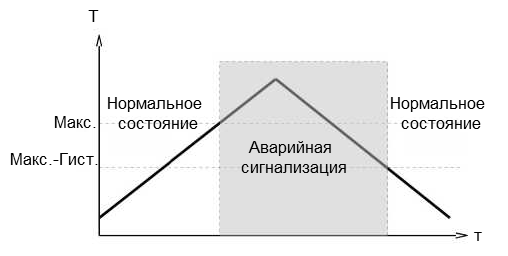

При использовании конечного выключателя максимального уровня превышение предельного значения вызывает переключение датчика в аварийное состояние. Возврат в нормальное состояние происходит после повторного падения измеренного значения ниже разности предельного значения и установленного гистерезиса.

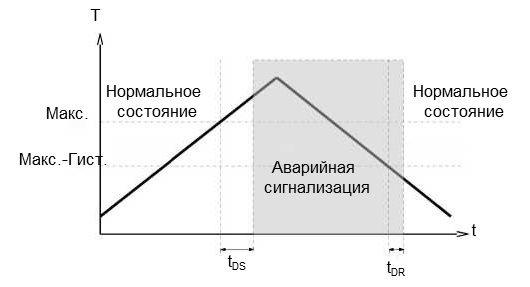

К переключению в аварийное состояние может быть применено время задержки переключения (tDS). Точно так же одно из нескольких значений времени задержки обратного переключения (tDR) может применяться для возврата в нормальное состояние.

В нормальном состоянии встроенный светодиод горит, в аварийном состоянии – не горит, что соответствует его состоянию при отсутствии напряжения питания.

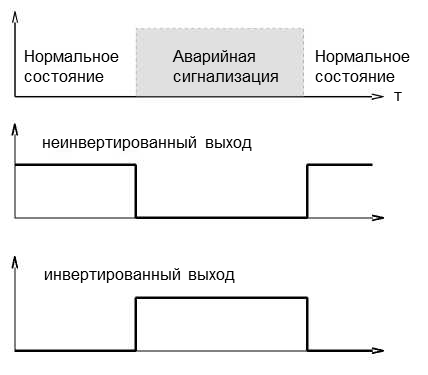

В неинвертированной (стандартной) модели при нормальном состоянии переключающий выход находится на уровне напряжения питания; в аварийном состоянии он находится на уровне 0 В, так что обрыв провода также будет отображаться как аварийное состояние на приемнике сигнала. В качестве опции может быть предусмотрен инвертированный переключающий выход, т. е. в нормальном состоянии выход будет находиться на уровне 0 В, а в аварийном состоянии – на уровне напряжения питания.

Функция задержки включения питания (заказывается отдельно) позволяет поддерживать переключающий выход в нормальном состоянии в течение определенного времени после подачи напряжения питания.

Код для заказа

Заказывается базовое устройство, например. VHZ-008GA002E с электроникой, например. FLEX-VHZ-008ILO

○ - Опция

Принадлежности

• Кабель / круглый штепсельный разъем (KB...)
  См. дополнительную информацию в разделе «Принадлежности»
• Конфигуратор устройств ECI-1
