Датчик расхода LABO-RT-S
- Очень короткое время отклика
- Высокая точность
- Отсутствие магнитных компонентов в потоке
- Устойчивость к высокому давлению
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Турбина действует как первичный датчик; скорость ее вращения пропорциональна скорости потока. Скорость вращения определяется с помощью предварительно напряженных датчиков Холла, т. е. магнитов в потоке нет.
Встроенный преобразователь/счетчик имеет электронный переключающий выход (двухтактный) с регулируемыми характеристиками (минимум/максимум) и гистерезисом, который срабатывает в случае подъема выше или опускания ниже регулируемого предела.
При желании значение переключения можно установить на существующий в данный момент поток с помощью «обучения».
Также доступны модели с аналоговым или импульсным выходом.
Технические данные
| Датчик | турбина со смещенным датчиком Холла | |
| Номинальный диаметр | DN 15...50 | |
| Технологическое соединение | G 1/2 A...G 2 A (другие соединения доступны по запросу) | |
| Диапазоны переключения | См. таблицу «Диапазоны» | |
| Точность измерения | ±1 % полной шкалы в указанном диапазоне измерения, включая линейность и повторяемость | |
| Потери давления | 0,3 бар при Qmax. | |
| Сопротивление давления | PN 250 бар | |
| Температура рабочей среды |
-20...+85 °C опция: -20...+150 °C (минимум 8 бар) |
|
| Температура окружающей среды | -20...+70 °C | |
| Температура хранения | -20...+80 °C | |
| Материалы, контактирующие с рабочей средой | Корпус | Нержавеющая сталь 315 |
| Турбина | Нержавеющая сталь 430 | |
| Подшипник | Карбид вольфрама | |
| Материал корпуса электроники | CW614N с покрытием | |
| Макс. размер частиц | 0,5 мм | |
| Напряжение питания | 10...30 В пост. тока | |
| Потребляемая мощность | < 1 Вт (без нагрузки) | |
| Переключающий выход |
транзисторный выход "двухтактный" (устойчивый к короткому замыканию и нарушению полярности) lвых = 100 мА макс. |
|
| Индикация |
Желтый светодиод (горит = нормальное состояние / не горит = аварийный сигнал / часто мигает = программирование) |
|
| Электрическое подключение | Для круглого штепсельного разъема M12x1, 4-контактного | |
| Защита от проникновения жидкости и пыли | IP 67 | |
| Вес | См. таблицу «Размеры» | |
| Соответствие | CE | |
Диапазоны измерения
| Типы | Диапазон переключения (1...5 мм²/с) | |
| л/мин | м³/ч | |
| RT-015AK001. | 1,8... 18 | 0,11... 1,1 |
| RT-020AK002. | 3,7... 37 | 0,22... 2,2 |
| RT-020AK004. | 6,7... 67 | 0,40... 4,0 |
| RT-020AK008. | 13,3... 133 | 0,80... 8,0 |
| RT-025AK016. | 26,7... 267 | 1,60... 16,0 |
| RT-040AK034. | 56,7... 567 | 3,40... 34,0 |
| RT-050AK068. | 113,3...1133 | 6,80... 68,0 |
Монтажная схема
Пример подключения: PNP NPN
Перед началом электромонтажа необходимо убедиться, что напряжение питания соответствует техническому паспорту.
Рекомендуется использовать экранированную проводку.
Двухтактный выход можно по желанию переключать как выход PNP или NPN.

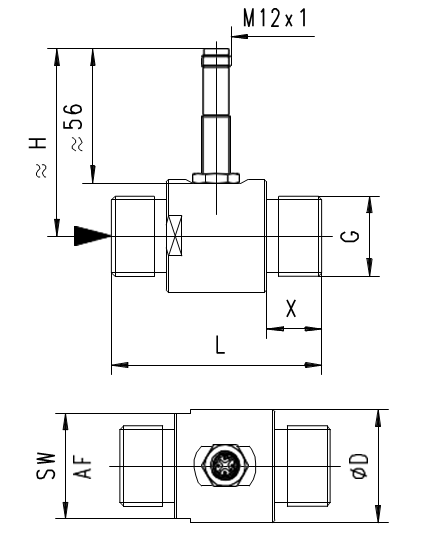

Размеры
| DN | G | ØD | SW / AF | H | L | X | Диапазон м³/ч при 1-5 мм²/с | Вес, кг |
| 15 | 1/2 | 38 | 35 | 69 | 64 | 19 | 0,11 - 1,1 | 0,32 |
| 20 | 3/4 | 38 | 35 | 70 | 64 | 19 | 0,22 - 2,2 | 0,42 |
| 20 | 3/4 | 38 | 35 | 70 | 64 | 19 | 0,40 - 4,0 | 0,42 |
| 20 | 3/4 | 40 | 38 | 73 | 83 | 22 | 0,80 - 8,0 | 0,42 |
| 25 | 1 | 47 | 44 | 76 | 88 | 23 | 1,60 - 16,0 | 0,63 |
| 40 | 1 ½ | 60 | 52 | 82 | 114 | 28 | 3,40 - 34,0 | 1,42 |
| 50 | 2 | 70 | 64 | 87 | 132 | 29 | 6,80 - 68,0 | 1,92 |
Правила обращения и эксплуатации
Установка
Как и все расходомеры, турбину по возможности следует устанавливать перед клапаном (на стороне давления). Должна быть обеспечена хорошая дегазация. Рекомендуется использовать прямые участки для сглаживания неравномерности потока длиной 10 х D на входе и выходе турбины для поддержания заданной точности. Турбина должна быть постоянно заполнена жидкостью.
Корпус электроники не выступает в пространство потока.
Примечание
Значение переключения может быть запрограммировано пользователем посредством «обучения» датчика. При желании возможность программирования может быть заблокирована производителем.
Конфигуратор устройств ECI-1 с соответствующим программным обеспечением доступен в качестве удобной опции для программирования всех параметров с помощью ПК и для регулировки.
Эксплуатация и программирование
Значение переключения устанавливается следующим образом:
- Создайте в трубопроводе соответствующий расход, на который будет настроено устройство.
- Подайте импульс длительностью не менее 0,5 секунды и не более 2 секунд на контакт 2 (например, импульс от источника питания посредством перемычки или импульс от ПЛК), чтобы получить измеренное значение.
- По завершении «обучения» подключите контакт 2 к линии 0 В, чтобы предотвратить непреднамеренное программирование.
Устройство оснащено желтым светодиодом, который мигает во время подачи программирующего импульса. Во время работы данный светодиод служит индикатором состояния переключающего выхода.
Чтобы избежать необходимости перехода в нежелательное рабочее состояние во время «обучения», устройство может быть снабжено на заводе функцией «teach-offset» (смещение обучения). Точка смещения «обучения» прибавляется к текущему измеренному значению перед сохранением. Точка смещения может быть положительной или отрицательной.
Пример: Значение переключения должно быть установлено на 80 л/мин. Однако без проблем можно достичь только 60 л/мин. В этом случае устройство будет настроено с использованием «смещения обучения» +20 л/мин. При скорости потока 60 л/мин в процессе обучения будет сохранено значение 80 л/мин.
Концевой выключатель можно использовать для контроля минимума или максимума.

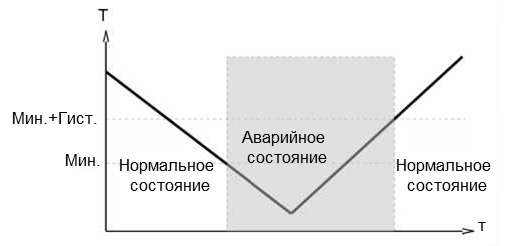

При использовании конечного выключателя минимального уровня падение ниже предельного значения вызывает переключение датчика в аварийное состояние. Возврат в нормальное состояние происходит при повторном превышении суммы предельного значения и установленного гистерезиса.

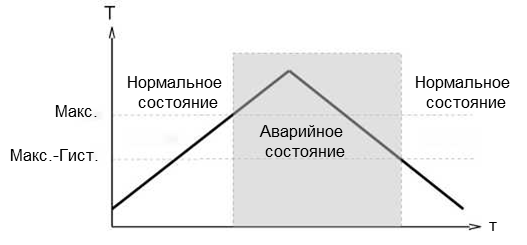

При использовании конечного выключателя максимального уровня превышение предельного значения вызывает переключение датчика в аварийное состояние. Возврат в нормальное состояние происходит после повторного падения измеренного значения ниже разности предельного значения и установленного гистерезиса.

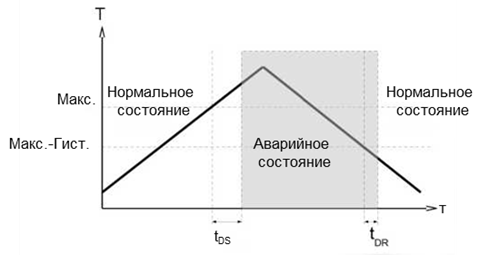

К переключению в аварийное состояние может быть применено время задержки переключения (tDS). Точно так же одно из нескольких значений времени задержки обратного переключения (tDR) может применяться для возврата в нормальное состояние.
В нормальном состоянии встроенный светодиод горит, в аварийном состоянии – не горит, что соответствует его состоянию при отсутствии напряжения питания.

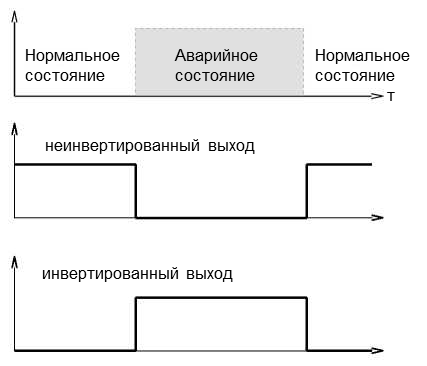

В неинвертированной (стандартной) модели при нормальном состоянии переключающий выход находится на уровне напряжения питания; в аварийном состоянии он находится на уровне 0 В, так что обрыв провода также будет отображаться как аварийное состояние на приемнике сигнала. В качестве опции может быть предусмотрен инвертированный переключающий выход, т. е. в нормальном состоянии выход будет находиться на уровне 0 В, а в аварийном состоянии – на уровне напряжения питания.
Функция задержки включения питания (заказывается отдельно) позволяет поддерживать переключающий выход в нормальном состоянии в течение определенного времени после подачи напряжения питания.
Код для заказа
Заказывается базовое устройство, например RT-xxx с электроникой, например LABO-RT-xxx
○ - Опция
| 1. | Номинальный диаметр | ||||||
| 015 | DN 15 - G 1/2 A | ||||||
| 020 | DN 20 - G 3/4 A | ||||||
| 025 | DN 25 - G 1 A | ||||||
| 040 | DN 40 - G 11/2 A | ||||||
| 050 | DN 50 - G 2 A | ||||||
| 2. | Механическое соединение | ||||||
| A | Наружная резьба | ||||||
| 3. | Материал корпуса | ||||||
| K | Нержавеющая сталь | ||||||
| 4. | Диапазон измерения | ||||||
| 001 | 0,11... 1,1 м³/ч | • | |||||
| 002 | 0,22... 2,2 м³/ч | • | |||||
| 004 | 0,40... 4,0 м³/ч | • | |||||
| 008 | 0,80... 8,0 м³/ч | • | |||||
| 016 | 1,60...16,0 м³/ч | • | |||||
| 034 | 3,40...34,0 м³/ч | • | |||||
| 068 | 6,80...68,0 м³/ч | • | |||||
| 5. | Соединение для | ||||||
| E | электроника | ||||||
| 6. | Переключающий выход (концевой выключатель) | ||||||
| S | двухтактный (совместим с PNP и NPN) | ||||||
| 7. | Программирование | ||||||
| P | Программируемый (возможно «обучение») | ||||||
| N ○ | Без программирования («обучения») | ||||||
| 8. | Функция переключения | ||||||
| L | Переключатель минимального уровня | ||||||
| H | Переключатель максимального уровня | ||||||
| 9. | Сигнал переключения | ||||||
| O | Стандартный | ||||||
| I ○ | Инвертированный | ||||||
| 10. | Электрическое подключение | ||||||
| S | Для круглого штепсельного разъема M12x1, 4-контактного | ||||||
| 11. | Доп. комплектация | ||||||
| H ○ | Версия 100 °C (с кабелем 300 мм) | ||||||
Опции
- Фланцевая модель,
- Макс. температура 150 °C
- DN 80-300 PN 16
- Модель для воздуха/газа
- Диапазон от 0,05 м³/ч
Принадлежности
- Кабель / круглый штепсельный разъем (KB...)См. дополнительную информацию в разделе «Принадлежности»
- Конфигуратор устройств ECI-1
- OMNI-TA
Коды заказов
|
LABO-RT-SPLOSH LABO-RT-SPLISH LABO-RT-SPHOSH LABO-RT-SPHISH LABO-RT-SNLOSH LABO-RT-SNLISH LABO-RT-SNHOSH LABO-RT-SNHISH |
