Индикатор потока HV
- Двунаправленный
- Видимость 360°
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Индикатор потока HV используется для надежного отображения прозрачных жидкостей. Турбинное колесо сигнально-красного цвета вращается в стеклянной трубке пропорционально скорости потока и, таким образом, обеспечивает индикацию наличия расхода.
Данные устройства обеспечивают угол обзора 360° и рассчитаны на длительный срок службы благодаря конструкции подшипников турбины.
Технические данные
| Номинальный диаметр | DN 8...25 | |
| Технологическое соединение | Внутренняя резьба G 1/4 ...G 1 дюйм | |
| Диапазон индикации | 0,6...50 л/мин | Подробности см. в таблице «Диапазоны» |
| Qmax. | до 50 л/мин | |
| Сопротивление давления | PN 10 бар | |
| Температура рабочей среды | -20...+100 °C | |
| Температура окружающей среды | -20...+70 °C | |
| Материалы, контактирующие с рабочей средой | PA 66, CW614N, 1.4301, стекло Sekurit, бутадиен-нитрильный каучук | |
| Рабочая среда | вода (масла имеют тенденцию к более высокому значению расхода для разгона ротора) | |
| Вес | См. таблицу «Размеры и вес» | |
| Монтажное положение | любое, за исключением входа потока сверху | |
Диапазоны
| G | Минимальный расход для разгона турбины, л/мин |
Qmax. рекомендуемый |
Типы | ||
| H2O | 40 мм2/с | 41...150 мм2/с | |||
| G 1/4 | 0,6 | 2,5 | 3,5 | 6 | HV-008GM |
| G 3/8 | 1,2 | 3,0 | 4,0 | 10 | HV-010GM |
| G 1/2 | 15 | HV-015GM | |||
| G 3/4 | 2,1 | 3,7 | 5,0 | 30 | HV-020GM |
| G 1 | 50 | HV-025GM | |||
Возможны специальные диапазоны.

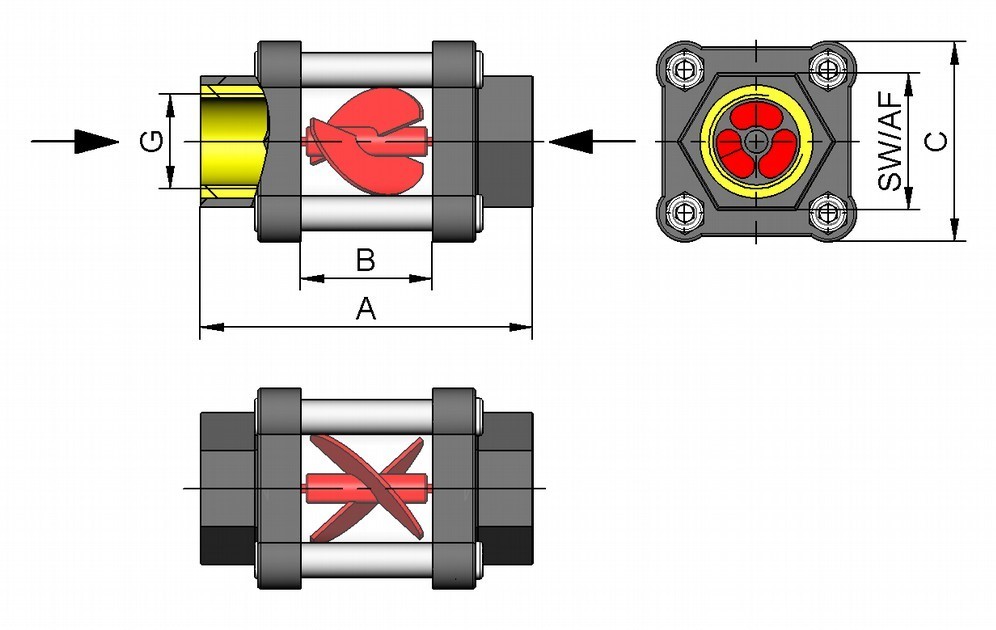

Размеры и вес
| G | Типы | A | B | C | SW |
Вес кг |
| G 1/4 | HV-008GM | 66 | 22 | 44 | 20 | 0,11 |
| G 3/8 | HV-010GM | 92 | 36 | 60 | 28 | 0,18 |
| G 1/2 | HV-015GM | |||||
| G 3/4 | HV-020GM | 114 | 46 | 70 | 46 | 0,60 |
| G 1 | HV-025GM |
Код для заказа
HV —
1.
2.G
3.M
| 1. | Номинальный диаметр | |
| 008 | DN 8 - G 1/4 | |
| 010 | DN 10 - G 3/8 | |
| 015 | DN 15 - G 1/2 | |
| 020 | DN 20 - G 3/4 | |
| 025 | DN 25 - G 1 | |
| 2. | Технологическое соединение | |
| G | внутренняя резьба | |
| 3. | Материал соединения | |
| M | Латунь | |
