Преобразователь расхода CF
- Устройство для измерения расхода, использующее вихревой принцип измерения
- Высокая точность
- Высокая стойкость к чрезмерным значениям расхода
- Отсутствие движущихся частей
- Быстрая установка и снятие благодаря зажимному креплению
- Различные соединения с использованием модульной системы
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики

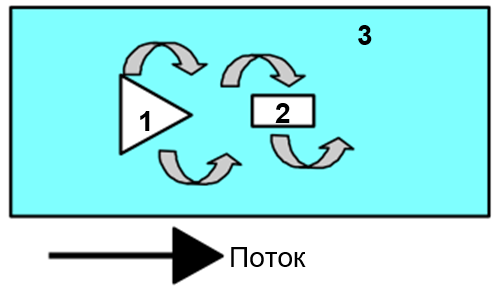

Узкое треугольное тело (1), проходящее через все поперечное сечение измерительной трубы, создает вихри в рабочей среде при наличии потока (вихревая дорожка Кармана, вихревой эффект). Частота вихря пропорциональна скорости потока и обнаруживается с помощью пьезоэлектрического датчика (2), расположенного за треугольным телом. Весь блок, завихритель и детектор выполнены в виде вставного модуля (3), вставляемого в трубу. Это обеспечивает быстрое отделение всего измерительного модуля от измерительной трубы.
Частотный сигнал подается на выход через двухтактный транзисторный каскад, он устойчив к коротким замыканиям и защищен от обратной полярности. Двухтактный выход по желанию можно подключать как выход PNP или выход NPN.
Технические данные
| Датчик | вихревой принцип | |
| Номинальный диаметр | DN 8...25 | |
| Технологическое соединение | Внутренняя резьба G 1/4...G 1 дюйм, (другие соединения доступны по запросу) | |
| Диапазоны измерения |
0,9...150 л/мин Подробности см. в таблице «Диапазоны». |
|
| Точность измерения: |
До 50% полного диапазона измерений: ±1% от измеренного значения От 50% полного диапазона измерений: ±2 % от измеренного значения |
|
| Сопротивление давления | PN 10 бар | |
| Температура рабочей среды | 0...60 °C | |
| Температура окружающей среды | -20...+70 °C | |
| Материалы, контактирующие с рабочей средой | Корпус | CW614N с покрытием, 1.4571 или армированный стекловолокном полиформальдегид (POM GF) |
| Соединение | CW614N с покрытием, 1.4571 или полиформальдегид | |
| Детектор | ЭТФЭ (этилентетрафторэтилен) PA6T6I с 40% наполнением стекловолокном | |
| Уплотнение | Этилен-пропиленовый каучук | |
| Напряжение питания | 10...30 В пост. тока | |
| Потребление тока в состоянии покоя | прибл. 20 мА (без нагрузки) | |
| Выходной сигнал |
транзисторный выход "двухтактный" (устойчивый к короткому замыканию и нарушению полярности) Iвых = 100 мА макс. Выходные частоты см. в Таблице «Диапазоны». |
|
| Электрическое подключение | Для круглого штепсельного разъема M12x1, 4-контактного | |
| Защита от проникновения жидкости и пыли | IP 67 | |
| Вес | См. Таблицу «Размеры» | |
| Соответствие | CE | |
Диапазоны измерения
| G | Типы | Диапазон | Частота |
| л/мин H2O | Гц | ||
| G 1/4 | CF-008GM. | 0,9.. 15 л/мин | прибл. 34...437 |
| G 3/8 | CF-010GM. | 1,8... 32 л/мин | прибл. 24...382 |
| G 1/2 | CF-015GM. | 3,5... 50 л/мин | прибл. 19...269 |
| G 3/4 | CF-020GM. | 5,0... 85 л/мин | прибл. 14...229 |
| G 1 | CF-025GM. | 9,0...150 л/мин | прибл. 12...202 |
Электропроводка
Пример подключения: PNP NPN
Перед началом электромонтажа необходимо убедиться, что напряжение питания соответствует техническому паспорту.
Рекомендуется использовать экранированную проводку.

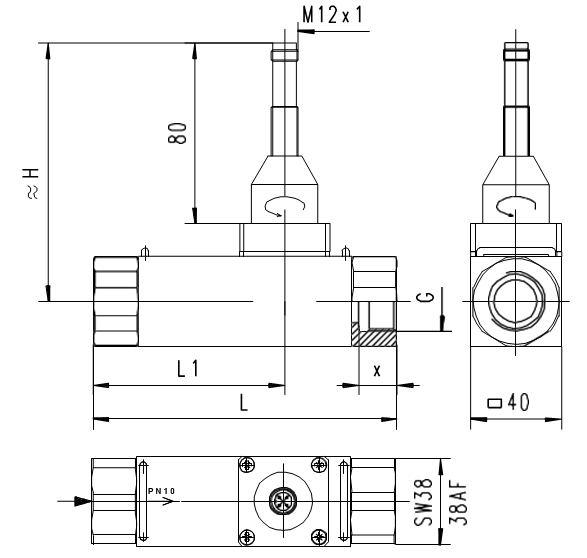

Размеры
| G | DN | Типы | H | L | L1 | X |
Вес* кг |
| G 1/4 | DN 8 | CF-008GM | 113 | 125 | 69 | 12,5 | 1,45 |
| G 3/8 | DN 10 | CF-010GM | 111 | 100 | 50 | 1,10 | |
| G 1/2 | DN 15 | CF-015GM | 113 | 14,5 | 1,10 | ||
| G 3/4 | DN 20 | CF-020GM | 115 | 135 | 85 | 16,5 | 1,50 |
| G 1 | DN 25 | CF-025GM | 117 | 155 | 95 | 18,5 | 1,30 |
* - Вес указан для металлической модели.
Пластмассовые модели доступны по запросу.
Правила обращения и эксплуатации
Установка
Для достижения заданной точности вихревого расходомера требуется прямой участок на входе длиной 5...10 x D. Если ожидаются отложения, датчик и электронику не следует устанавливать снизу. Следует обеспечить, чтобы датчик был установлен в направлении стрелки указателя потока. Если требуется очистка датчика, следует ослабить хомуты и снять устройство (для этого в трубе должно быть сброшено давление). Во время очистки необходимо следить за тем, чтобы колеблющийся завихритель не подвергался ударам (в литой детали находится чувствительный пьезокерамический датчик, который может сломаться).
Код для заказа
○ - Опция
| 1. | Номинальный диаметр | ||||||||
| 008 | DN | 8 - G 1/4 | |||||||
| 010 | DN | 10 - G 3/8 | |||||||
| 015 | DN | 15 - G 1/2 | |||||||
| 020 | DN | 20 - G 3/4 | |||||||
| 025 | DN | 25 - G 1 | |||||||
| 2. | Технологическое соединение | ||||||||
| G | внутренняя резьба | ||||||||
| 3. | Материал соединения | ||||||||
| ○ | CW614N с покрытием | ||||||||
| K | ○ | 1,4571 | |||||||
| P | ○ | Полиформальдегид | |||||||
| 4. | Материал корпуса | ||||||||
| ○ | CW614N с покрытием | ||||||||
| K | 1,4571 | ||||||||
| P | ○ | Армированный стекловолокном полиформальдегид | |||||||
| 5. | Диапазон измерения | ||||||||
| 015 | 0,9... 15 л/мин | • | |||||||
| 032 | 1,8... 32 л/мин | • | |||||||
| 050 | 3,5... 50 л/мин | • | |||||||
| 085 | 5,0... 85 л/мин | • | |||||||
| 150 | 9,0...150 л/мин | • | |||||||
| 6. | Уплотнительный материал | ||||||||
| E | Этилен-пропиленовый каучук | ||||||||
| 7. | Выходной сигнал | ||||||||
| F | Частотный выход (двухтактный) | ||||||||
| 8. | Электрическое подключение | ||||||||
| S | Для круглого штепсельного разъема M12x1, 4-контактного | ||||||||
Принадлежности
- Кабель / круглый штепсельный разъем (KB...)
См. дополнительную информацию в разделе «Принадлежности» - Счетчик EEZ-904
- Преобразователь/счетчик OMNI-TA
Коды заказов
|
CF-008GMM015EFS CF-008GMM032EFS CF-008GMM050EFS CF-008GMM085EFS CF-008GMM150EFS CF-008GMP015EFS CF-008GMP032EFS CF-008GMP050EFS CF-008GMP085EFS CF-008GMP150EFS CF-010GMM015EFS CF-010GMM032EFS CF-010GMM050EFS CF-010GMM085EFS CF-010GMM150EFS CF-010GMP015EFS CF-010GMP032EFS CF-010GMP050EFS CF-010GMP085EFS CF-010GMP150EFS CF-015GMM015EFS CF-015GMM032EFS CF-015GMM050EFS CF-015GMM085EFS CF-015GMM150EFS CF-015GMP015EFS CF-015GMP032EFS CF-015GMP050EFS CF-015GMP085EFS CF-015GMP150EFS CF-020GMM015EFS CF-020GMM032EFS CF-020GMM050EFS CF-020GMM085EFS CF-020GMM150EFS CF-020GMP015EFS CF-020GMP032EFS CF-020GMP050EFS CF-020GMP085EFS CF-020GMP150EFS CF-025GMM015EFS CF-025GMM032EFS CF-025GMM050EFS CF-025GMM085EFS CF-025GMM150EFS CF-025GMP015EFS CF-025GMP032EFS CF-025GMP050EFS CF-025GMP085EFS CF-025GMP150EFS CF-008GKK015EFS CF-008GKK032EFS CF-008GKK050EFS CF-008GKK085EFS CF-008GKK150EFS CF-010GKK015EFS CF-010GKK032EFS CF-010GKK050EFS CF-010GKK085EFS CF-010GKK150EFS CF-015GKK015EFS CF-015GKK032EFS CF-015GKK050EFS CF-015GKK085EFS CF-015GKK150EFS CF-020GKK015EFS CF-020GKK032EFS CF-020GKK050EFS CF-020GKK085EFS CF-020GKK150EFS CF-025GKK015EFS CF-025GKK032EFS CF-025GKK050EFS CF-025GKK085EFS CF-025GKK150EFS CF-008GPM015EFS CF-008GPM032EFS CF-008GPM050EFS CF-008GPM085EFS CF-008GPM150EFS CF-008GPP015EFS CF-008GPP032EFS CF-008GPP050EFS CF-008GPP085EFS CF-008GPP150EFS CF-010GPM015EFS CF-010GPM032EFS CF-010GPM050EFS CF-010GPM085EFS CF-010GPM150EFS CF-010GPP015EFS CF-010GPP032EFS CF-010GPP050EFS CF-010GPP085EFS CF-010GPP150EFS CF-015GPM015EFS CF-015GPM032EFS CF-015GPM050EFS CF-015GPM085EFS CF-015GPM150EFS CF-015GPP015EFS CF-015GPP032EFS CF-015GPP050EFS CF-015GPP085EFS CF-015GPP150EFS CF-020GPM015EFS CF-020GPM032EFS CF-020GPM050EFS CF-020GPM085EFS CF-020GPM150EFS CF-020GPP015EFS CF-020GPP032EFS CF-020GPP050EFS CF-020GPP085EFS CF-020GPP150EFS CF-025GPM015EFS CF-025GPM032EFS CF-025GPM050EFS CF-025GPM085EFS CF-025GPM150EFS CF-025GPP015EFS CF-025GPP032EFS CF-025GPP050EFS CF-025GPP085EFS CF-025GPP150EFS |
