Преобразователь / датчик расхода OMNI-CF

Характеристики

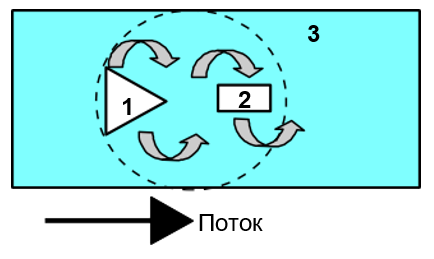

Узкое треугольное тело (1), проходящее через все поперечное сечение измерительной трубы, создает вихри в рабочей среде при наличии потока (вихревая дорожка Кармана, вихревой эффект). Частота вихря пропорциональна скорости потока и обнаруживается с помощью пьезоэлектрического датчика (2), расположенного за треугольным телом. Весь блок, завихритель и детектор выполнены в виде вставного модуля (3), вставляемого в трубу. Это обеспечивает быстрое отделение всего измерительного модуля от измерительной трубы.

Преобразователь OMNI, расположенный на датчике, имеет графический ЖК-дисплей с подсветкой, который очень легко читается как в темноте, так и при ярком солнечном свете. Графический дисплей позволяет отображать измеренные значения и параметры в понятной форме. Измеренные значения отображаются в 4 местах вместе с физическими единицами, которые также могут быть изменены пользователем. Электроника имеет аналоговый выход (4...20 мА или 0...10 В) и два переключающих выхода, которые можно использовать как концевые выключатели для контроля минимума или максимума, или как двухпозиционные регуляторы.

Переключающие выходы выполнены в виде двухтактных приводов и могут использоваться как выходы PNP и NPN. Превышение предельных значений сигнализируется красным светодиодом, видимым на большом расстоянии, и текстовым сообщением на дисплее.

Корпус из нержавеющей стали оснащен закаленным минеральным стеклом, стойким к царапинам. Управление датчиком осуществляется с помощью кольца программатора, снабженного магнитом, что не требует открывать корпус блока управления, обеспечивая постоянную герметичность датчика.

Поворачивая кольцо вправо или влево, можно легко изменять параметры (например, точку переключения, гистерезис...). Для защиты от непреднамеренного программирования его можно снять, повернуть на 180° и установить на место или полностью удалить, используя таким образом в качестве ключа.

Технические данные

Кривые выходного сигнала

Диапазоны измерения

Электропроводка

Пример подключения: PNP NPN

Соединитель М12х1

Перед началом электромонтажа необходимо убедиться, что напряжение питания соответствует техническому паспорту.
Рекомендуется использовать экранированный кабель.

Размеры

* - Вес указан для металлической модели. Пластмассовые модели доступны по запросу.

Гибкая подводка (опция)

Гибкая подводка (опция) между электронной головкой и первичным датчиком обеспечивает свободу в ориентации датчика. Одновременно эта опция обеспечивает тепловую развязку между двумя блоками. Длина гибкой подводки составляет 140 мм.

Правила обращения и эксплуатации. Установка

Для достижения заданной точности вихревого расходомера требуется прямой участок на входе длиной 5...10 x D. Если ожидаются отложения, датчик и электронику не следует устанавливать снизу. Следует обеспечить, чтобы датчик был установлен в направлении стрелки указателя потока. Если требуется очистка датчика, следует ослабить хомуты и снять устройство (для этого в трубе должно быть сброшено давление). Во время очистки необходимо следить за тем, чтобы колеблющийся завихритель не подвергался ударам (в литой детали находится чувствительный пьезокерамический датчик, который может сломаться).

Программирование

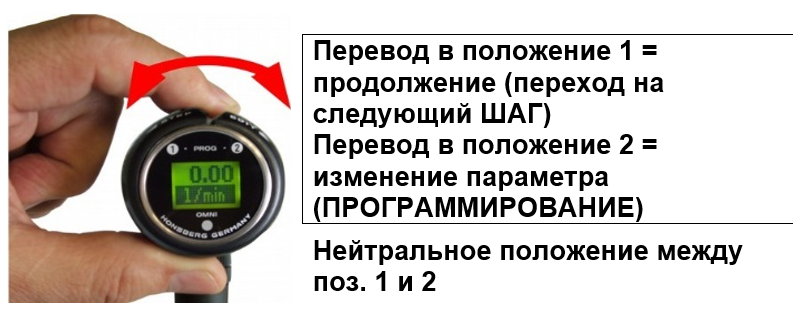

Кольцо программатора можно поворачивать в положения 1 и 2. Возможны следующие действия:

Кольцо можно снять, чтобы оно действовало как ключ, или повернуть на 180° и установить на место, чтобы обеспечить защиту от непреднамеренного программирования.

Управление осуществляется посредством диалога с отображаемыми сообщениями, что существенно упрощает использование датчика.

Если в режиме нормального отображения (текущее значение с единицей измерения) повторно выбрать положение 1 (ШАГ), то на дисплее отображается указанная ниже информация в следующем порядке:

Отображение параметров с использованием положения 1

• Значение переключения S1 (точка переключения 1 с выбранной единицей измерения)
• Характеристика переключения S1

MIN = контроль минимального значения

MAX = контроль максимального значения

• Гистерезис 1 (значение гистерезиса S1 в заданных единицах измерения)
• Значение переключения S2
• Характеристика переключения S2
• Гистерезис 2
• Код

После ввода кода 111 можно определить дополнительные параметры:

• Фильтр (время стабилизации дисплея и выхода)
• Физическая единица (Единицы измерения)
• Выход: 0..20 мА или 4..20 мА
• 0/4 мА (измеренное значение соответствует 0/4 мА)
• 20 мА (измеренное значение соответствует 20 мА)

Для моделей с выходом по напряжению замените 20 мА, соответственно, на 10 В.

Изменение параметра, используя положение 2

Если требуется изменение отображаемого параметра:

• Поверните кольцо в положение 2, чтобы появился мигающий курсор, указывающий положение, которое можно изменить.
• При повторном повороте кольца в положение 2 значения увеличиваются; при повороте кольца в положение 1 курсор перемещается к следующей цифре.
• Выйдите из параметра, повернув кольцо в положение 1

(пока курсор не выйдет за пределы строки); этим подтверждается ввод изменений в действие.

• Если в течение 30 секунд не предпринимается никаких действий, устройство возвращается к нормальному диапазону отображения, игнорируя выполненные изменения.

Отображение перегрузки

При обнаружении перегрузки переключающего выхода соответствующий сигнал отображается на дисплее («Проверка S1 / S2»), и переключающий выход отключается.

Режим имитации

Для упрощения ввода датчика в эксплуатацию он поддерживает режим имитации аналогового выхода. На выходе

можно создать программируемое значение в диапазоне 0...26,0 мА (без изменения параметров процесса).

Это позволяет проверить состояние проводки между датчиком и последующей электроникой во время ввода датчика в эксплуатацию. Доступ к этому режиму осуществляется с помощью кода 311.

Заводские настройки

После изменения параметров конфигурации их можно в любой момент сбросить до заводских настроек с помощью кода 989.

Концевые выключатели S1 и S2 можно использовать для контроля минимума или максимума.

При использовании конечного выключателя минимального уровня падение ниже предельного значения вызывает переключение датчика в аварийное состояние. Возврат в нормальное состояние происходит при повторном превышении суммы предельного значения и установленного гистерезиса.

При использовании конечного выключателя максимального уровня превышение предельного значения вызывает переключение датчика в аварийное состояние. Возврат в нормальное состояние происходит после повторного падения измеренного значения ниже разности предельного значения и установленного гистерезиса.

Переход в аварийное состояние отображается встроенным красным светодиодом и текстовым сообщением на дисплее.

В нормальном состоянии переключающие выходы находятся на уровне напряжения питания; в аварийном состоянии они находятся на уровне 0 В, так что обрыв провода также будет отображаться как аварийное состояние на приемнике сигнала.

Код для заказа

Заказывается базовое устройство, например, CF-xxx с электроникой, например, FLEX-CF-xxx.

○ - Опция
