Преобразователь / датчик расхода, винтовой счетчик-расходомер FLEX-VHS

Характеристики

Преобразователь расхода VHS измеряет расход по объемному принципу и подходит для жидких, вязких, смазочных рабочих сред (например, смазочного масла). Если материал для VHS выбран соответствующим образом, можно также измерять жидкости на водной основе, такие как мыло, пасты и эмульсии с неабразивными характеристиками при условии, что они обладают достаточной смазывающей способностью. Благодаря объемному принципу работы данное устройство практически полностью не зависит от вязкости.

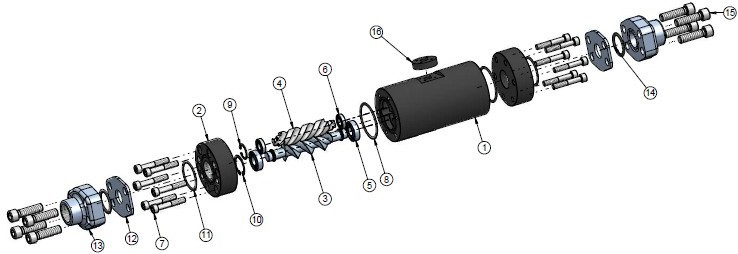

Система VHS состоит из двух переплетающихся винтов, которые вращаются в противоположных направлениях под действием потока рабочей среды. Датчик Холла с магнитным преднатягом, расположенный вне потока, обнаруживает боковые поверхности винта и генерирует частотный сигнал, пропорциональный потоку. Здесь каждый импульс соответствует определенному измеренному объему. В потоке магнитов нет.

Преобразователь FLEX на датчике имеет аналоговый выход (4...20 мА или 0...10 В) и один переключающий выход, который можно настроить как концевой выключатель для контроля минимума или максимума, либо как частотный выход или импульсный выход.

Переключающий выход выполнен в виде двухтактного привода и может использоваться как выход PNP и NPN. Состояние переключающего выхода сигнализируется желтым светодиодом в коммутационной розетке; светодиод имеет круговой обзор.

Датчик настраивается на заводе-изготовителе, или альтернативно это можно сделать с помощью конфигуратора устройств ECI-1 (интерфейс USB для ПК). Выбираемый параметр можно изменить на устройстве с помощью прилагаемой магнитной клипсы. В этом случае текущее измеренное значение сохраняется как значение параметра.

Примерами этих параметров являются значение переключения или конечное значение диапазона измерения.

Корпус электронного блока, выполненный из нержавеющей стали, поворачивается, поэтому после установки устройства можно сориентировать выход кабеля в нужное положение.

Технические данные

Диапазоны и вес

• - Стандартный вариант
○ - Опция

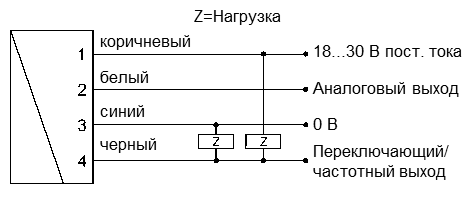

Монтажная схема

Пример подключения: PNP NPN

Перед началом электромонтажа необходимо убедиться, что напряжение питания соответствует техническому паспорту.
Рекомендуется использовать экранированный кабель.

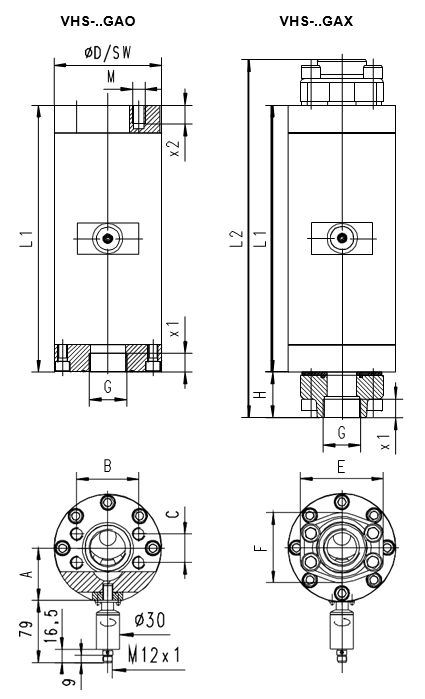

Размеры

Правила обращения и эксплуатации.
Установка

При установке возможно любое направление потока. Убедитесь, что трубопроводы чистые. Промойте перед установкой. Следует использовать сетчатый фильтр 30 мкм. Использование фланцев SAE упрощает установку и снятие датчика, а также повышает устойчивость к давлению до 350 бар для каждого материала соединения.

Возможна замена электроники в процессе эксплуатации, что не представляет опасности для выполняющего работу специалиста. Датчик не попадает в пространство потока. После установки электронную головку можно повернуть в нужную сторону, чтобы выровнять кабельный вывод.

Программирование

Электроника содержит магнитный контакт, с помощью которого можно программировать различные параметры. Программирование осуществляется приложением магнитной клипсы на период от 0,5 до 2 секунд к маркировке, предусмотренной на этикетке. Если продолжительность контакта больше или меньше указанной, программирование не происходит (защита от внешних магнитных полей).

После программирования («обучения (teaching)») клипсу можно либо оставить на устройстве, либо снять для защиты данных.

Устройство оснащено желтым светодиодом, который мигает во время подачи программирующего импульса. Во время работы данный светодиод служит индикатором состояния переключающего выхода.

Чтобы избежать необходимости перехода в нежелательное рабочее состояние во время «обучения», устройство может быть снабжено на заводе функцией «teach-offset» (смещение обучения). Значение «teach-offset» добавляется к текущему измеренному значению перед сохранением (или вычитается, если введено отрицательное значение).

Пример: Значение переключения должно быть установлено на 70% диапазона измерения, так как при этом расходе следует извещать о критическом состоянии процесса. Однако безопасно допускается достигать только уровня 50 %. В этом случае устройство должно быть заказано со «смещением обучения» +20 %. При уровне 50% в технологическом процессе значение переключения 70% будет сохранено во время «обучения».

Обычно программирование используется для настройки концевого выключателя. Однако при желании можно настроить и другие параметры, например конечное значение аналогового или частотного выхода.

Концевой выключатель можно использовать для контроля минимума или максимума.

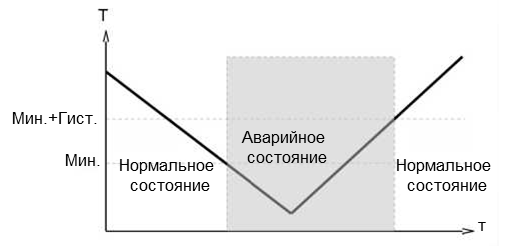

При использовании конечного выключателя минимального уровня падение ниже предельного значения вызывает переключение датчика в аварийное состояние. Возврат в нормальное состояние происходит при повторном превышении суммы предельного значения и установленного гистерезиса.

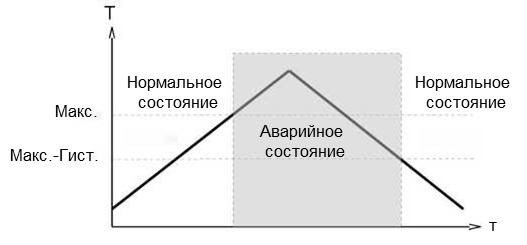

При использовании конечного выключателя максимального уровня превышение предельного значения вызывает переключение датчика в аварийное состояние. Возврат в нормальное состояние происходит после повторного падения измеренного значения ниже разности предельного значения и установленного гистерезиса.

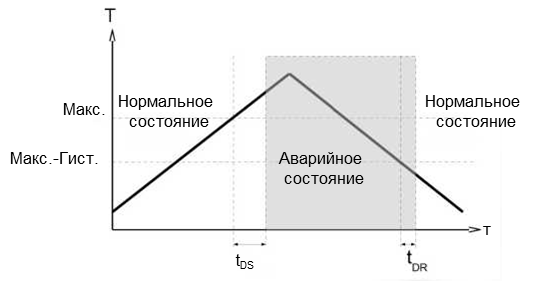

К переключению в аварийное состояние может быть применено время задержки переключения (tDS). Точно так же одно из нескольких значений времени задержки обратного переключения (tDR) может применяться для возврата в нормальное состояние.

В нормальном состоянии встроенный светодиод горит, в аварийном состоянии – не горит, что соответствует его состоянию при отсутствии напряжения питания.

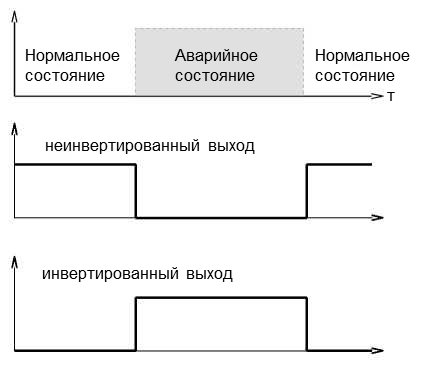

В неинвертированной (стандартной) модели при нормальном состоянии переключающий выход находится на уровне напряжения питания; в аварийном состоянии он находится на уровне 0 В, так что обрыв провода также будет отображаться как аварийное состояние на приемнике сигнала. В качестве опции может быть предусмотрен инвертированный переключающий выход, т. е. в нормальном состоянии выход будет находиться на уровне 0 В, а в аварийном состоянии – на уровне напряжения питания.

Функция задержки включения питания (заказывается отдельно) позволяет поддерживать переключающий выход в нормальном состоянии в течение определенного времени после подачи напряжения питания.

Код для заказа

○ - Опция

Принадлежности

• Кабель / круглый штепсельный разъем (KB...).
  См. дополнительную информацию в разделе «Принадлежности»
• Конфигуратор устройств ECI-1

Дополнительная комплектация

Внешний дисплей OMNI-TA (монтаж на панели, IP 67)
