Преобразователь расхода / винтовой счетчик-расходомер LABO-VHS-S
- Контролирует вязкие среды (масло) 1,4...2500 л/мин
- Соединение G 1...G 2 ½
- Очень низкая зависимость от вязкости
- Может использоваться до 40000 мм²/с (сСт)
- Универсальный настраиваемый концевой выключатель (двухтактный)
- Легкое и компактное устройство (в алюминиевом корпусе)
- Возможна эксплуатация и измерение при прямом и обратном потоке
- Для чувствительных к затратам приложений
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Преобразователь расхода VHS измеряет расход по объемному принципу и подходит для жидких, вязких, смазочных рабочих сред (например, смазочного масла). Если материал для VHS выбран соответствующим образом, можно также измерять жидкости на водной основе, такие как мыло, пасты и эмульсии с неабразивными характеристиками при условии, что они обладают достаточной смазывающей способностью. Благодаря объемному принципу работы данное устройство практически полностью не зависит от вязкости.
Система VHS состоит из двух переплетающихся винтов, которые вращаются в противоположных направлениях под действием потока рабочей среды. Датчик Холла с магнитным преднатягом, расположенный вне потока, обнаруживает боковые поверхности винта и генерирует частотный сигнал, пропорциональный потоку. Здесь каждый импульс соответствует определенному измеренному объему. В потоке магнитов нет.
Электроника LABO-xxx-s, установленная на устройство, имеет электронный переключающий выход (двухтактный) с регулируемыми характеристиками (минимум/максимум) и гистерезисом, который срабатывает в случае подъема выше или опускания ниже регулируемого предела.
При желании значение переключения можно установить на существующий в данный момент поток с помощью «обучения». Также доступны модели с аналоговым или импульсным выходом (см. отдельные технические паспорта).
Технические данные
| Датчик | винтовой счетчик-расходомер | |||||
| Номинальный диаметр | DN 25...65 | |||||
| Технологическое соединение | Внутренняя резьба G 1...G 21/2 | |||||
| Диапазоны переключения | См. таблицу «Диапазоны и вес» | |||||
| Точность измерения | ±1 % от измеренного значения (при 20 мм²/с, (сСт) от 1 % до 100 % номинального рабочего диапазона (см. также схему на предыдущих страницах) | |||||
| Повторяемость | ±0,25 % | |||||
| Сопротивление давления | Материал соединения | Фланец SAE | PN бар | |||
| Алюминий | Отсутствует | 160 | ||||
| Алюминий | с | 350 | ||||
| Сталь | Отсутствует | 350 | ||||
| Сталь | с | 350 | ||||
| другие доступны по заказу | ||||||
| Потери давления | См. схему на предыдущих страницах | |||||
| Рабочая среда | Масло или неагрессивные самосмазывающиеся жидкости | |||||
| Температура рабочей среды | -25...+80 °C (150 °C – по запросу) | |||||

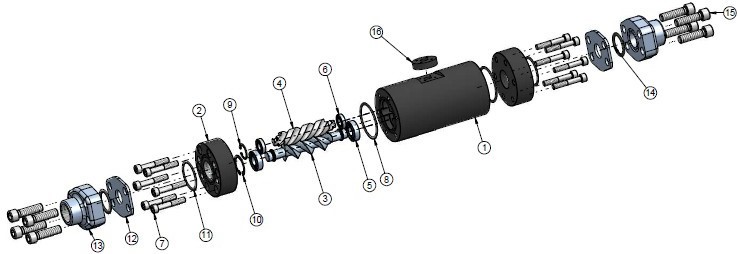

| Материалы, контактирующие с рабочей средой | (Специальные материалы доступны по запросу): | |||||
|
||||||
| 1. Корпус | Алюминий 6082 анодированный | |||||
| 2. Соединения | Алюминий 6082 анодированный или сталь | |||||
| 3. Главный винт | Сталь 35SMnPb10 UNI 4838-80 | |||||
| 4. Вспомогательный винт | GHISA GJL-250 EN1561 | |||||
| 5. Шариковый подшипник | Сталь | |||||
| 6. Шариковый подшипник | Сталь | |||||
| 7. Болты | Оцинкованная сталь | |||||
| 8. Уплотнительное кольцо | Бутадиен-нитрильный каучук | |||||
| 9. Стопорное кольцо | Сталь | |||||
| 10. Стопорное кольцо | Сталь | |||||
| 11. Уплотнительное кольцо | Бутадиен-нитрильный каучук | |||||
| 12. Соединение SAE | ASTM A216WCB | |||||
| 13. Фланец SAE | ASTM A216WCB | |||||
| 14. Уплотнительное кольцо | Бутадиен-нитрильный каучук | |||||
| 15. Болты | Оцинкованная сталь | |||||
| 16. Прокладка датчика | Алюминий 6082 анодированный | |||||
| Материалы, не контактирующие с рабочей средой | Трубка датчика: | CW614N никелированная | ||||
| Клей: | Эпоксидная смола | |||||
| Болты фланца: | Нержавеющая сталь | |||||
| Напряжение питания | 10...30 В пост. тока | |||||
| Потребляемая мощность | < 1 Вт (для выходов без нагрузки) | |||||
| Переключающий выход |
Транзисторный выход "двухтактный" (устойчив к короткому замыканию и защищен от нарушения полярности) lвых = 100 мА макс. |
|||||
| Индикация |
Желтый светодиод (горит = нормальное состояние / не горит = аварийный сигнал / часто мигает = программирование) |
|||||
| Электрическое подключение | Для круглого штепсельного разъема M12x1, 4-контактного | |||||
| Защита от проникновения жидкости и пыли | IP 67 | |||||
| Вес | См. таблицу «Диапазоны и вес» | |||||
| Соответствие | CE | |||||
Диапазоны и вес
• - Стандартный вариант
○ - Опция
| G | DN |
Диапазон измерения 1...100 % Qном. л/мин |
Объем / импульс см³ |
Типы |
Qmax рекомендуемый л/мин |
Вес | |||
|
Корпус с алюминиевыми соединениями кг |
Корпус со стальными соединениями кг |
SAE Фланцы (вес пары) кг |
|||||||
| G 1 ¼ | DN 32 | • | 3,5... 350 | 29,00 | LABO-VHS-032...0350 | 500 | 6,35 | 8,50 | 9,55 |
| G 1 ½ | DN 40 | ○ | 5,5... 550 | 48,58 | LABO-VHS-040...0550 | 800 | 10,50 | 13,60 | 15,10 |
| • | 8,0... 800 | 72,00 | LABO-VHS-040...0800 | 1200 | 14,20 | 18,50 | 18,80 | ||
| G 2 | DN 50 | ○ | 10,0...1000 | 103,63 | LABO-VHS-050...1000 | 1600 | 20,70 | 27,70 | 30,30 |
| • | 15,0...1500 | 133,00 | LABO-VHS-050...1500 | 2200 | 25,00 | 33,20 | 34,60 | ||
| G 2 ½ | DN 65 | • | 25,0...2500 | 238,82 | LABO-VHS-065...2500 | 3800 | 42,70 | 56,10 | 60,70 |
Электропроводка
Пример подключения: PNP NPN
Перед началом электромонтажа необходимо убедиться, что напряжение питания соответствует техническому паспорту.
Рекомендуется использовать экранированную проводку.
Двухтактный выход можно по желанию переключать как выход PNP или NPN.

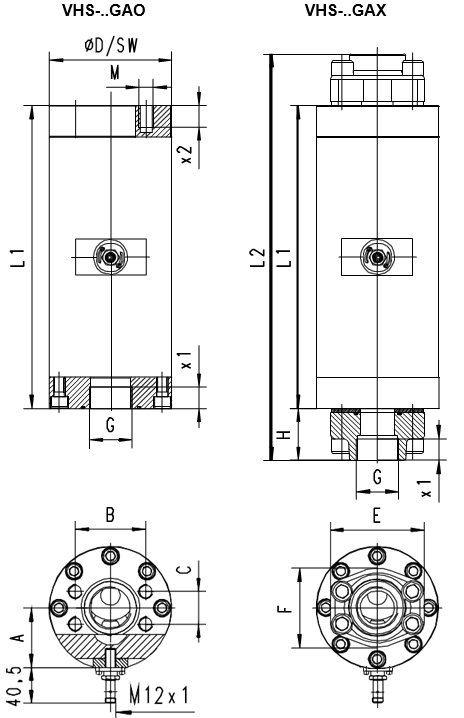

Размеры
|
• - Стандартный вариант ○ - Опция |
VHS-…GAO.... | VHS-…GAX.... | |||||||||||||
| G | DN | x1 | L1 | ØD | SW | A | M | x2 | B | C | L2 | H | E | F | |
| G 1 | 025…0140 | • | 20 | 220 | 88 | 78 | 49,0 | 12 | 20 | 57,1 | 27,8 | 324 | 52 | 80 | 69 |
| G 1 ¼ | 032…0350 | • | 22 | 285 | 103 | - | 55,0 | 14 | 22 | 66,7 | 31,6 | 381 | 48 | 94 | 77 |
| G 1 ½ | 040…0550 | ○ | 24 | 332 | 122 | - | 58,8 | 16 | 24 | 79,4 | 36,5 | 448 | 58 | 106 | 89 |
| 040…0800 | • | 340 | 138 | - | 66,5 | 456 | |||||||||
| G 2 | 050…1000 | ○ | 33 | 396 | 155 | - | 71,0 | 20 | 35 | 96,8 | 44,4 | 544 | 74 | 135 | 116 |
| 050…1500 | • | 405 | 168 | - | 77,3 | 553 | |||||||||
| G 2 ½ | 065…2500 | • | 35 | 475 | 203 | - | 86,0 | 24 | 42 | 123,8 | 58,7 | 633 | 79 | 166 | 150 |
Правила обращения и эксплуатации
При установке возможно любое направление потока. Убедитесь, что трубопроводы чистые. Промойте перед установкой. Следует использовать сетчатый фильтр 30 мкм. Использование фланцев SAE упрощает установку и снятие датчика, а также повышает устойчивость к давлению до 350 бар для каждого материала соединения.
Возможна замена электроники в процессе эксплуатации, что не представляет опасности для выполняющего работу специалиста. Датчик не попадает в пространство потока.
Примечание
Значение переключения может быть запрограммировано пользователем посредством «обучения» датчика. При желании возможность программирования может быть заблокирована производителем. Конфигуратор устройств ECI-1 с соответствующим программным обеспечением доступен в качестве удобной опции для программирования всех параметров с помощью ПК и для регулировки.
Эксплуатация и программирование
Значение переключения устанавливается следующим образом:
- Создайте в трубопроводе соответствующий расход, на который будет настроено устройство.
- Подайте импульс длительностью не менее 0,5 секунды и не более 2 секунд на контакт 2 (например, импульс от источника питания посредством перемычки или импульс от ПЛК), чтобы получить измеренное значение.
- По завершении «обучения» подключите контакт 2 к линии 0 В, чтобы предотвратить непреднамеренное программирование.
Устройство оснащено желтым светодиодом, который мигает во время подачи программирующего импульса. Во время работы данный светодиод служит индикатором состояния переключающего выхода. Чтобы избежать необходимости перехода в нежелательное рабочее состояние во время «обучения», устройство может быть снабжено на заводе функцией «teach-offset» (смещение обучения). Точка смещения «обучения» прибавляется к текущему измеренному значению перед сохранением. Точка смещения может быть положительной или отрицательной.
Пример: Значение переключения должно быть установлено на 80%. Однако без проблем можно достичь только 60 %. В этом случае устройство должно быть заказано со «смещением обучения» +20%. При расходе 60 % в процессе обучения будет сохраняться значение 80 %.
Концевой выключатель можно использовать для контроля минимума или максимума.

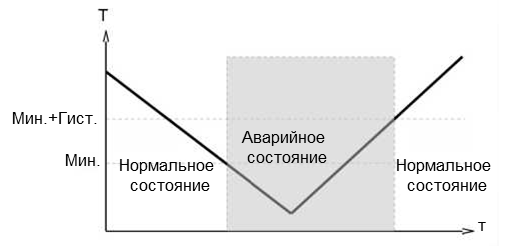

При использовании конечного выключателя минимального уровня падение ниже предельного значения вызывает переключение датчика в аварийное состояние. Возврат в нормальное состояние происходит при повторном превышении суммы предельного значения и установленного гистерезиса.

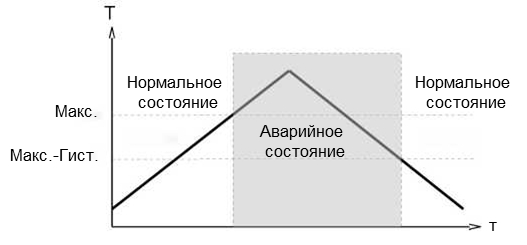

При использовании конечного выключателя максимального уровня превышение предельного значения вызывает переключение датчика в аварийное состояние. Возврат в нормальное состояние происходит после повторного падения измеренного значения ниже разности предельного значения и установленного гистерезиса.

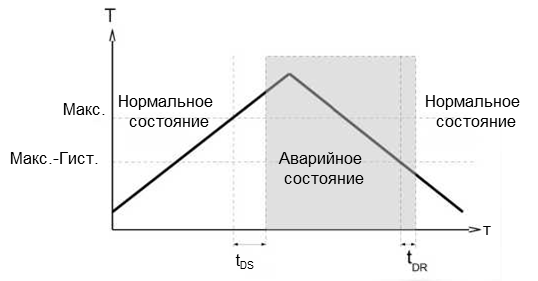

К переключению в аварийное состояние может быть применено время задержки переключения (tDS). Точно так же одно из нескольких значений времени задержки обратного переключения (tDR) может применяться для возврата в нормальное состояние.
В нормальном состоянии встроенный светодиод горит, в аварийном состоянии – не горит, что соответствует его состоянию при отсутствии напряжения питания.

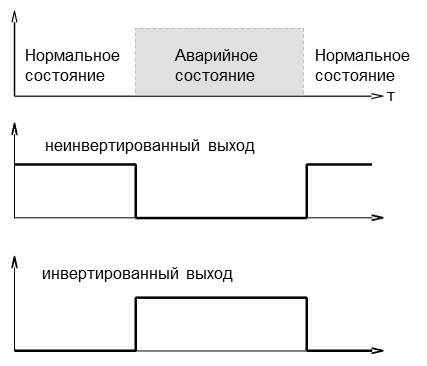

В неинвертированной (стандартной) модели при нормальном состоянии переключающий выход находится на уровне напряжения питания; в аварийном состоянии он находится на уровне 0 В, так что обрыв провода также будет отображаться как аварийное состояние на приемнике сигнала. В качестве опции может быть предусмотрен инвертированный переключающий выход, т. е. в нормальном состоянии выход будет находиться на уровне 0 В, а в аварийном состоянии – на уровне напряжения питания.
Функция задержки включения питания (заказывается отдельно) позволяет поддерживать переключающий выход в нормальном состоянии в течение определенного времени после подачи напряжения питания.
Код для заказа
○ - Опция
| 1. | Номинальный диаметр | ||||||
| 025 | DN 25 - G 1 | ||||||
| 032 | DN 32 - G 1 ¼ | ||||||
| 040 | DN 40 - G 1 ½ | ||||||
| 050 | DN 50 - G 2 | ||||||
| 065 | DN 65 - G 2 ½ | ||||||
| 2. | Технологическое соединение | ||||||
| G | внутренняя резьба | ||||||
| 3. | Материал соединения | ||||||
| A | Соединение из анодированного алюминия (160 бар, в сочетании с фланцем SAE – 350 бар) | ||||||
| S ○ | Соединение из стали (350 бар) | ||||||
| 4. | Дополнительный фланец | ||||||
| X | Фланец SAE, сталь (350 бар) | ||||||
| O | Без фланца SAE | ||||||
| 5. | Материал корпуса | ||||||
| A | Анодированный алюминий | ||||||
| 6. | Диапазон измерения | ||||||
| 0140 | 1,4... 140 л/мин | • | |||||
| 0350 | 3,5... 350 л/мин | • | |||||
| 0550 ○ | 5,5... 550 л/мин | • | |||||
| 0800 | 8,0... 800 л/мин | • | |||||
| 1000 ○ | 10,0...1000 л/мин | • | |||||
| 1500 | 15,0...1500 л/мин | • | |||||
| 2500 | 25,0...2500 л/мин | • | |||||
| 7. | Материал уплотнения | ||||||
| N | Бутадиен-нитрильный каучук (NBR) | ||||||
| V ○ | Фторэластомер (FKM) | ||||||
| 8. | Соединение для | ||||||
| E | электроника | ||||||
| 9. | Для номинального диаметра | ||||||
| 025 | DN 25 - G 1 | • | |||||
| 032 | DN 32 - G 11/4 | • | |||||
| 040 | DN 40 - G 11/2 | • | |||||
| 050 | DN 50 - G 2 | • | |||||
| 065 | DN 65 - G 21/2 | • | |||||
| 10. | Переключающий выход (концевой выключатель) | ||||||
| S | двухтактный (совместим с PNP и NPN) | ||||||
| 11. | Программирование | ||||||
| P | Программируемый (возможно «обучение») | ||||||
| N ○ | Без программирования («обучения») | ||||||
| 12. | Функция переключения | ||||||
| L | Переключатель минимального уровня | ||||||
| H | Переключатель максимального уровня | ||||||
| 13. | Сигнал переключения | ||||||
| O | Стандартный | ||||||
| I ○ | Инвертированный | ||||||
| 14. | Электрическое подключение | ||||||
| S | Для круглого штепсельного разъема M12x1, 4-контактного | ||||||
| 15. | Доп. комплектация | ||||||
| H ○ | 150 °C с электроникой, вынесенной на расстояние 30 см | ||||||
Принадлежности
- Кабель / круглый штепсельный разъем (KB...)
См. дополнительную информацию в разделе «Принадлежности» - Преобразователь/счетчик OMNI-TA
- Конфигуратор устройств ECI-1
Коды заказов
|
LABO-VHS-025SPLOSH LABO-VHS-025SPLISH LABO-VHS-025SPHOSH LABO-VHS-025SPHISH LABO-VHS-025SNLOSH LABO-VHS-025SNLISH LABO-VHS-025SNHOSH LABO-VHS-025SNHISH LABO-VHS-032SPLOSH LABO-VHS-032SPLISH LABO-VHS-032SPHOSH LABO-VHS-032SPHISH LABO-VHS-032SNLOSH LABO-VHS-032SNLISH LABO-VHS-032SNHOSH LABO-VHS-032SNHISH LABO-VHS-040SPLOSH LABO-VHS-040SPLISH LABO-VHS-040SPHOSH LABO-VHS-040SPHISH LABO-VHS-040SNLOSH LABO-VHS-040SNLISH LABO-VHS-040SNHOSH LABO-VHS-040SNHISH LABO-VHS-050SPLOSH LABO-VHS-050SPLISH LABO-VHS-050SPHOSH LABO-VHS-050SPHISH LABO-VHS-050SNLOSH LABO-VHS-050SNLISH LABO-VHS-050SNHOSH LABO-VHS-050SNHISH LABO-VHS-065SPLOSH LABO-VHS-065SPLISH LABO-VHS-065SPHOSH LABO-VHS-065SPHISH LABO-VHS-065SNLOSH LABO-VHS-065SNLISH LABO-VHS-065SNHOSH LABO-VHS-065SNHISH |
