Предохранительный термоэлектрический датчик TC293
- Быстродействующий датчик для измерения выхлопных газов и воздуха
- Сертифицирован как датчик для предохранительных ограничителей температуры STL50 для газообразных сред в соответствии с SIL 2 (DIN EN 61508) и DIN EN 14597 (заменяет DIN 3440)
- Сертифицирован по взрывобезопасности ATEX Ex-i GD для газов и пыли
- Датчик с 2 термопарами J, K или N, изолированный
- Макс. рабочая температура зависит от термопары
- Технологическое давление 25 бар
- Защитный чехол D = 9/3 мм, Inconel 600 W-№ 2.4816
- Сальник технологического соединения G ½ B
- Клеммная головка BSZ (алюминий) IP65 с защелкивающейся крышкой
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Выравнивание температуры
Время отклика на изменение температуры на кончике зонда при скачке на 63,2 % составляет:
Среда Т63,2%
Выхлопные типично 20 с
Воздух типично 22 с

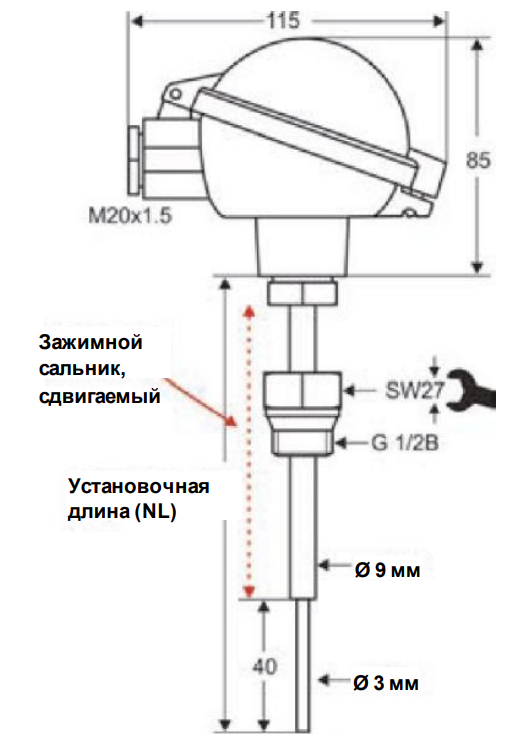

Размеры
Код для заказа
| 1. | Тип | |
| TC293 | ||
| 2. | Вариант | |
| 00 | Стандартная комплектация | |
| Ex | Сертифицирован для использования во взрывоопасной атмосфере в соответствии с ATEX Ex-i GD | |
| 3. | Двойная термопара | |
| 2J |
Тип J (Fe-CuNi) Рабочая температура -100...+600 °C, цвет кабеля – черный (+), белый (-) |
|
| 2K |
Тип K (NiCr-Ni) Рабочая температура -100...+900 °C, цвет кабеля – зеленый (+), белый (-) |
|
| 2N |
Тип N (NiCrSi-NiSi) Рабочая температура -100...+1000 °C, цвет кабеля – розовый (+), белый (-) |
|
| 4. | Диаметр защитного чехла | |
| 9/3 | Уменьшается с 9 мм до 3 мм | |
| 5. | Установочная длина NL | |
| 100 | 100 мм | |
| 160 | 160 мм | |
| 250 | 250 мм | |
| 400 | 400 мм | |
| 600 | 600 мм; | |
| XX | пользовательская длина | |
| 6. | Технологическое соединение | |
| KV ½ B | Зажимная втулка, скользящая, ½ дюйма | |
| 7. | Клеммная головка | |
| BSZ | С защелкивающейся крышкой (алюминий) | |
| 8. | Макс. рабочая температура | |
| см. тип термопары | ||
Коды заказов
|
TC293-00-2J-9/3-100-KV1/2B-BSZ TC293-00-2J-9/3-160-KV1/2B-BSZ TC293-00-2J-9/3-250-KV1/2B-BSZ TC293-00-2J-9/3-400-KV1/2B-BSZ TC293-00-2J-9/3-600-KV1/2B-BSZ TC293-00-2J-9/3-xx-KV1/2B-BSZ TC293-00-2K-9/3-100-KV1/2B-BSZ TC293-00-2K-9/3-160-KV1/2B-BSZ TC293-00-2K-9/3-250-KV1/2B-BSZ TC293-00-2K-9/3-400-KV1/2B-BSZ TC293-00-2K-9/3-600-KV1/2B-BSZ TC293-00-2K-9/3-xx-KV1/2B-BSZ TC293-00-2N-9/3-100-KV1/2B-BSZ TC293-00-2N-9/3-160-KV1/2B-BSZ TC293-00-2N-9/3-250-KV1/2B-BSZ TC293-00-2N-9/3-400-KV1/2B-BSZ TC293-00-2N-9/3-600-KV1/2B-BSZ TC293-00-2N-9/3-xx-KV1/2B-BSZ TC293-Ex-2J-9/3-100-KV1/2B-BSZ TC293-Ex-2J-9/3-160-KV1/2B-BSZ TC293-Ex-2J-9/3-250-KV1/2B-BSZ TC293-Ex-2J-9/3-400-KV1/2B-BSZ TC293-Ex-2J-9/3-600-KV1/2B-BSZ TC293-Ex-2J-9/3-xx-KV1/2B-BSZ TC293-Ex-2K-9/3-100-KV1/2B-BSZ TC293-Ex-2K-9/3-160-KV1/2B-BSZ TC293-Ex-2K-9/3-250-KV1/2B-BSZ TC293-Ex-2K-9/3-400-KV1/2B-BSZ TC293-Ex-2K-9/3-600-KV1/2B-BSZ TC293-Ex-2K-9/3-xx-KV1/2B-BSZ TC293-Ex-2N-9/3-100-KV1/2B-BSZ TC293-Ex-2N-9/3-160-KV1/2B-BSZ TC293-Ex-2N-9/3-250-KV1/2B-BSZ TC293-Ex-2N-9/3-400-KV1/2B-BSZ TC293-Ex-2N-9/3-600-KV1/2B-BSZ TC293-Ex-2N-9/3-xx-KV1/2B-BSZ |
