Измерительный преобразователь TSA-Pt100
Модуль TSA-Pt100 обеспечивает преобразование сигналов датчиков Pt100 по 4-проводной технологии. Линеаризация осуществляется модулем с фиксированным диапазоном от -100 до +100, +200 или +500 °C, который указывается при заказе. Питание датчика постоянным током 1 мА изолировано, обеспечивается модулем. В зависимости от базовой конфигурации модуль имеет выходы напряжения и тока.
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Технические данные
| Напряжение питания | 24 В пост. тока ±10 % |
|
Потребляемая мощность при номинальном напряжении (без датчика / без нагрузки) |
65 mA |
| Электрическая изоляция (изоляция по 3 линиям) | 1000 В пост. тока |
| Точность | 0,2 % |
| Частота среза (стандартная/максимальная) | 5 Гц / 10 кГц |
| Линейность (типичная) | 0,1% |
|
Вход Датчик Входное сопротивление |
Pt100 RTD 10 МОм |
|
Выход – Напряжение Выходной диапазон (V1 / V2) Выход – Ток Выходной диапазон (A1 / A2 / A3) |
± 10 В / 0...10 В ± 20 мА / 0...20 мА / 4...20 мА |
| Макс. ток нагрузки (U выход) | ± 12 мА |
|
Остаточная пульсация при fg = 5 кГц fg = 10 кГц |
тип. 2 мВ пик-пик тип. 5 мВ пик-пик |
| Источник питания датчика | Постоянный ток 1 мА |
| Многопроводная технология | 4-проводная |
|
Диапазон 1 фиксированный диапазон необходимо указать при заказе: |
-100 °C … +100 °C -100 °C … +200°C -100 °C … +500°C |
| Температура окружающей среды | 0...50 °C |
|
Подключаемый фильтр Стандартные частоты в Гц |
10, 30, 50, 100, 300, 500, 1000, 3000, 5000, 10000 |

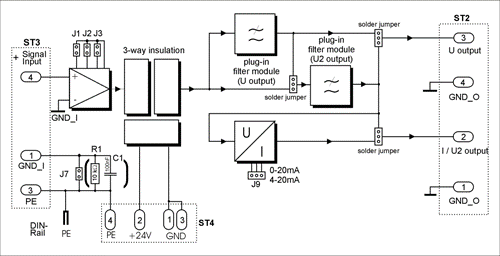

Блок-схема
Размеры
Корпус ME 22.5: 22,5 x 99 x 114,5 мм (ШxВxГ)
Код для заказа
| 1. | Модель | |
| 1 | 1 выход | |
| 2 | 2 выхода | |
| 2. | Диапазоны измерений (°C) | |
| T1 | -100...+100 | |
| T2 | -100...+200 | |
| T5 | -100...+500 | |
| Нестандартное значение | ||
| 3. | Выходные частоты фильтра (Гц) | |
| XXX | Введите стандартные значения: 10, 30, 50, 100, 300, 500,1000, 3000, 5000, 10000. | |
| Введите нестандартное значение: 1..30k | ||
| 4. | Характеристики фильтра | |
| Фланец BW | Баттерворт 4-го порядка | |
| BS | Бессель 4-го порядка | |
| BW8 | Баттерворт 8-го порядка (только для 1 выхода) | |
| BS8 | Бессель 8-го порядка (только для 1 выхода) | |
| 5. | Выход (возможны не все комбинации) | |
| V1 | ± 10 В | |
| V2 | 0...10 В | |
| A1 | ± 20 мА | |
| A2 | 0...20 мА | |
| A3 | 4...20 мА | |
Коды заказов
|
