Компактные модули CAN
Компактные модули SIQUAD CAN обеспечивают компьютеризированное преобразование сигналов различных датчиков. Доступны универсальные или специальные усилители для датчиков. Модуль имеет 1 DSP на каждый усилитель. Выходной сигнал – цифровой, через CAN. Протокол CAN 2.0B. Настройка параметров осуществляется с помощью программного обеспечения DaSoft через интерфейс USB-CAN. Фильтрацию сигнала можно настроить в диапазоне 3...3000 Гц с частотой дискретизации 20 тыс. выборок/с.
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Технические данные
|
Общие положения |
Точность | См. датчики |
| Каналы/единица |
4, 2x4, изолированные (8, 2x8, изолированные входы с общей землей) |
|
| АЦ преобразователь | 24 бит/канал | |
| Частота дискретизации | Макс. 20 кГц | |
| Пропускная способность | Макс. 5 кГц | |
| Цифровой выход | CAN | |
| Защита входа | ± 80 В, электростатический разряд IEC 1000-4-2 | |
| Напряжение питания | 9...36 В пост. тока | |
| Температура окружающей среды | 0...+50 °C | |
| Термопары J, K | Диапазон | -100 to +100, +200, +500, +1000 (1200) °C |
| Точность | ± 0,1 % (без CJC) | |
|
Pt100 |
Диапазон | -100 to +100, +200, +500, +1000 °C |
| Точность | ± 0.1 % |

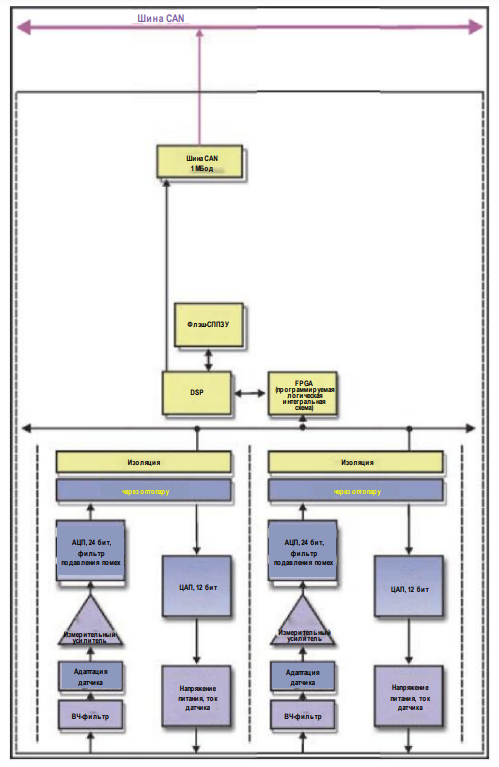

Блок-схема (пример для 2 каналов)
Размеры
SCC1: 130 x 250 x 45 мм, 130 x 130 x 45 мм (ШxВxГ)
SCC2: 130 x 250 x 75 мм, 130 x 130 x 75 мм (ШxВxГ)
Код для заказа
| 1. | Тип датчика с 1 усилителем | |
| TC4J | 4 канала Термопары типа J | |
| TC4K | 4 канала Термопары типа K | |
| TC8K | 8 канала Термопары типа K | |
| TC4T | 4 канала Термопары типа T | |
| PT100 4 | 4 канала Pt100 | |
| 2. | Клемма | |
| Стандарт BNC, MTC, BB5 | ||
| 3. | Тип корпуса | |
| H | Короб (стандартная комплектация) | |
| L | Фланец | |
| T | Монтажная рейка | |
Код для заказа
| 1. | Тип датчика с 2 усилителями | |
| TC4J | 2x4 канала Термопары типа J | |
| TC4K | 2x4 канала Термопары типа K | |
| TC8K | 2x8 канала Термопары типа K | |
| TC4T | 2x4 канала Термопары типа T | |
| 2. | Тип корпуса | |
| H | Короб (стандартная комплектация) | |
| L | Фланец | |
| T | Монтажная рейка | |
Код для заказа
| 1. | Интерфейс | |
| X | Адаптер USB-CAN для всех модулей CAN с драйвером IXXAT | |
| В | Векторный драйвер | |
| 2. | Модель | |
| DW | Программное обеспечение Windows для параметрирования модулей | |
Коды заказов
|
SCC1-TC4J-BNC-H SCC1-TC4J-BNC-L SCC1-TC4J-BNC-T SCC1-TC4J-MTC-H SCC1-TC4J-MTC-L SCC1-TC4J-MTC-T SCC1-TC4J-BB5-H SCC1-TC4J-BB5-L SCC1-TC4J-BB5-T SCC1-TC4K-BNC-H SCC1-TC4K-BNC-L SCC1-TC4K-BNC-T SCC1-TC4K-MTC-H SCC1-TC4K-MTC-L SCC1-TC4K-MTC-T SCC1-TC4K-BB5-H SCC1-TC4K-BB5-L SCC1-TC4K-BB5-T SCC1-TC8K-BNC-H SCC1-TC8K-BNC-L SCC1-TC8K-BNC-T SCC1-TC8K-MTC-H SCC1-TC8K-MTC-L SCC1-TC8K-MTC-T SCC1-TC8K-BB5-H SCC1-TC8K-BB5-L SCC1-TC8K-BB5-T SCC1-TC4T-BNC-H SCC1-TC4T-BNC-L SCC1-TC4T-BNC-T SCC1-TC4T-MTC-H SCC1-TC4T-MTC-L SCC1-TC4T-MTC-T SCC1-TC4T-BB5-H SCC1-TC4T-BB5-L SCC1-TC4T-BB5-T SCC1-PT100 4-BNC-H SCC1-PT100 4-BNC-L SCC1-PT100 4-BNC-T SCC1-PT100 4-MTC-H SCC1-PT100 4-MTC-L SCC1-PT100 4-MTC-T SCC1-PT100 4-BB5-H SCC1-PT100 4-BB5-L SCC1-PT100 4-BB5-T SCC1-TC4J-BNC-H SCC1-TC4J-BNC-L SCC1-TC4J-BNC-T SCC1-TC4K-BNC-H SCC1-TC4K-BNC-L SCC1-TC4K-BNC-T SCC1-TC8K-BNC-H SCC1-TC8K-BNC-L SCC1-TC8K-BNC-T SCC1-TC4T-BNC-H SCC1-TC4T-BNC-L SCC1-TC4T-BNC-T |
