Преобразователь температуры MU500L
Преобразователь температуры MU500L принимает на вход полевые сигналы от датчиков Pt100 или Pt1000, которые затем фильтруются, изолируются и преобразуются в стандартные сигналы для систем управления технологическими процессами. Специальная конструкция схемы позволяет получать любые полезные диапазоны измерений.
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Технические данные
| Источник питания | |
| Напряжение питания | 230 В перем. тока ±10%; 24 В пост. тока ±20 % |
| Частота перем. тока | 47...63 Гц |
| Потребляемая мощность | <1,5 ВА |
| Рабочая температура | -10...+60 °C |
| Соответствие нормам ЕС |
EN55022, EN60555 IEC61000-4-3/4/5/11/13 |
| Измерительный вход* | |
| Начальное значение Pt100 | в диапазоне -100 °C...+100 °C |
| Конечное значение Pt100 | в диапазоне 50...600 °С |
| Начальное значение Pt1000 | в диапазоне -50...+50 °C |
| Конечное значение Pt1000 | в диапазоне 10...200 °C |
| Ток датчика | прибл. 0,6 мА (без самонагрева) |
| Линейное сопротивление | макс. 10 Ом, автоматическая компенсация при 3-проводном подключении |
| Настройка начального значения | прибл. ±10 °С |
| Регулировка 4 мА / 2 В | прибл. ±1 мА или ±0,5 В |
| Конечное значение | прибл. ±10 % |
| Обрыв линии | выход показывает макс. значение |
| Короткое замыкание | выход показывает мин. значение |
| Выходы | |
| Ток | 0/4...20 мА, макс. 500 Ом |
| Напряжение | 0/2...10 В, макс. 10 мА, одновременно с токовым выходом макс. 1 мА |
| Точность | ≤ 0,2 % |
| Температурная погрешность | ≤ 0,01 %/K |
| Корпус |
Поликарбонат, UL94V-0 в соответствии с DIN EN 60715:2001-09 |
| Вес | прибл. 140 г |
| Соединение | винтовые клеммы с прижимной пластиной, макс. 2,5 мм2 |
| Класс защиты | корпус IP30, клеммы IP20, BGVA3 |
* - Минимальный и максимальный диапазон для начального значения и конечного значения диапазона измерения.
Размеры

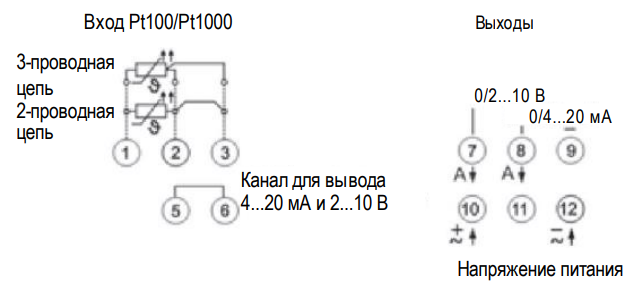

Схема соединений
Код для заказа
MU500L —
1.
2.
3.
| 1. | Тип устройства | |
| 51 | Pt100 | |
| 53 | Pt1000 | |
| 2. | Напряжение питания | |
| 0 | 230 В перем. тока ±10 % | |
| 5 | 24 В пост. тока ±15 % | |
| 3. | Диапазон измерений | |
|
Указать открытым текстом, например: -50...+100 °C |
||
