Преобразователь температуры PMT50-2/-3
- Формирование сигнала – линеаризация – преобразование выходных характеристик
- Вход для сопротивления и потенциометра или термометра сопротивления Pt100/Pt1000 и термопар
- Программируемый диапазон измерения
- Линеаризация или преобразование выходной характеристики с помощью 32 программируемых базовых точек
- Автоматическое обнаружение неисправностей в измерительной цепи
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Программируемый универсальный преобразователь PMT50 работает с аналоговыми входными сигналами. Устройство преобразует входные сигналы в аналоговые выходные сигналы 0/4...20 мА; 0/2...10 В пост. тока. В качестве опции доступен последовательный интерфейс. Устройство предлагает функцию линеаризации для любых кривых датчика и функцию моделирования. Встроенный преобразователь, напряжение 24 В пост. тока макс. 30 мА, позволяет питать 2- и 3-проводные датчики. Доступны 4 выхода сигнализации для мониторинга и управления.
Технические данные
| Источник питания | |
| Напряжение питания |
230 В перем. тока ±10 % 115 В перем. тока ±10 % 24 В пост. тока ±15 % |
| Потребляемая мощность | < 5 ВА |
| Рабочая температура | -10...+55 °C |
| Соответствие нормам ЕС |
IEC61326 05/2004, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-11, CISPR16-1/16-2 |
| Входы | |
| Обнаружение неисправностей |
тип -2: (только измерение сопротивления) обрыв линии; тип -3: обрыв линии (Pt100/Pt1000,TC) и короткое замыкание (только Pt100/Pt1000) |
| Тип устройства 2 | |
| Вход | сопротивление 0...100 кОм, потенциометр мин.1 кОм... макс. 100 кОм |
| Точность | < 0,2 % ±1 цифра |
| Тип устройства 3 | |
| Вход |
Pt100 (3-проводной) -100,0...+600,0 °C Pt1000 (3-проводной) -100,0...+300,0 °C |
|
Термопара (TC) тип J -100,0...+800,0 °С тип K -150...+1200 °С тип N -150...+1200 °С тип S -50...+1600 °С |
|
| Точность | < 0,1 % ±1 цифра |
| Выходы | |
| Выходы аварийной сигнализации |
Реле SPDT (однополюсное двойного действия) < 250 В перем. тока < 250 ВА < 2 А cos φ ≥ 0,3 < 300 В пост. тока < 40 Вт <2 А |
| Аналоговый выход |
0/4...20 мА, нагрузка ≤ 500 Ом, 0/2...10 В, нагрузка > 500 Ом изолированный выход изменяется автоматически (в зависимости от нагрузки) |
| Индикация неисправности |
для обнаружения обрыва линии или короткого замыкания → аналоговый выход (программируемый) 0 мА, < 3,6 мА или > 21,5 мА → Реле аварийной сигнализации мин. или макс., программируемые |
| Система шин | |
| Modbus |
RS485, RTU или ASCII макс. 38400 Бод |
| Profibus | Перепад давления Profibus |
| соединение | 9-контактный разъем D-SUB на передней панели |
| Индикация |
Графический ЖК-дисплей 128 x 64 пикселей, с белой подсветкой ЖК-дисплея |
| Корпус |
Полиамид (PA) 6.6, UL94V-0 TS35 в соответствии с DIN EN 60715:2001-09 |
| Вес | прибл. 450 г |
| Соединение |
винтовые клеммы 0,14...2,5 мм2 AWG 26...AWG14 |
| Класс защиты | корпус IP30, клеммы IP20 в соответствии с BGV A3 |

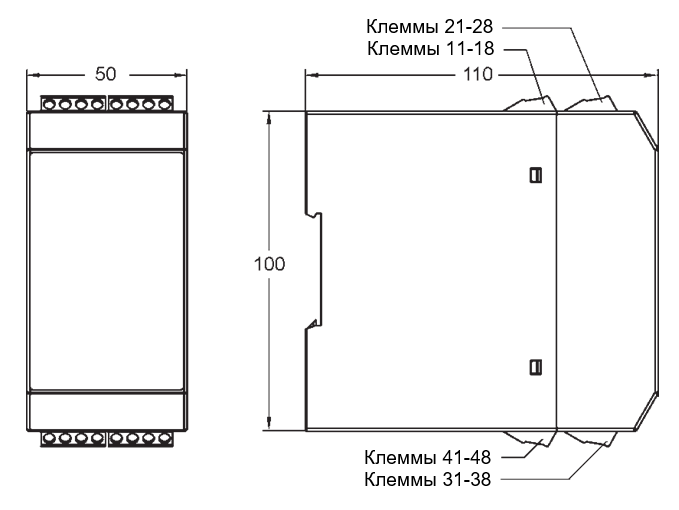

Размеры

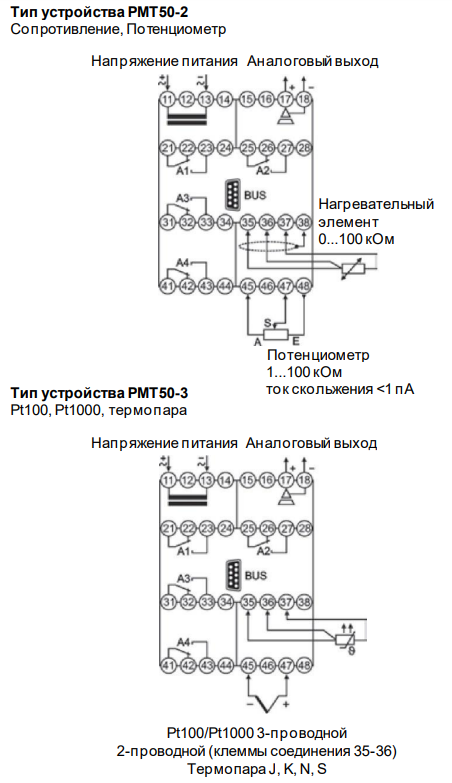

Схема соединений
Соединение шины
9-контактный разъем D-Sub на передней панели.
| Modbus | ||
| КОНТАКТ | Сигнал | Название EIA/TIA-485 |
| 5 | D1 | B / B´ |
| 9 | D0 | A / A´ |
| 1 | Общий | C / C´ |
| Profibus | ||
| 3 | RxD / TxD-P | |
| 5 | DGND | |
| 6 | VP / +5 В макс.. 10 мА | |
| 8 | RxD / TxD-N | |
Код для заказа
| 1. | Тип устройства/вход | |
| 2 | Сопротивление в диапазоне 0...100 кОм Потенциометр – 1 кОм...100 кОм | |
| 3 |
Термометр сопротивления Pt100, 3-проводной, -100,0...+600,0 °C Термометр сопротивления Pt1000, 3-проводной, -100,0...+300,0 °C Термопара J (Fe-CuNi), -100,0...+800,0 °С K (NiCr-Ni), -150...+1200 °С N (NiCrSi-NiSi), -150...+1200 °С S (Pt10Rh-Pt), -50...+1600 °С |
|
| 2. | Аналоговый выход | |
| AO |
0/4...20 мА, 0/2...10 В пост. тока изолированный |
|
| 3. | Выходы аварийной сигнализации | |
| 00 | не установлены | |
| 2R | 2 релейных выхода, A1, A2 SPDT | |
| 4. | Конфигурация выхода аварийной сигнализации/шины | |
| 00 | не установлена | |
| 2R | 2 релейных выхода, A3, A4 SPDT | |
| MB | Modbus RTU/ASCII, RS485 | |
| PB | Перепад давления Profibus | |
| 5. | Напряжение питания | |
| 0 | 230 В перем. тока ,±10 %, 50-60 Гц | |
| 1 | 115 В перем. тока ,±10 %, 50-60 Гц | |
| 5 | 24 В пост. тока, ±15 % | |
| 6. | Опции | |
| 00 | без опций | |
Коды заказов
|
PMT50-2-AO-00-00-0-00 PMT50-2-AO-00-00-1-00 PMT50-2-AO-00-00-5-00 PMT50-2-AO-00-2R-0-00 PMT50-2-AO-00-2R-1-00 PMT50-2-AO-00-2R-5-00 PMT50-2-AO-00-MB-0-00 PMT50-2-AO-00-MB-1-00 PMT50-2-AO-00-MB-5-00 PMT50-2-AO-00-PB-0-00 PMT50-2-AO-00-PB-1-00 PMT50-2-AO-00-PB-5-00 PMT50-2-AO-2R-00-0-00 PMT50-2-AO-2R-00-1-00 PMT50-2-AO-2R-00-5-00 PMT50-2-AO-2R-2R-0-00 PMT50-2-AO-2R-2R-1-00 PMT50-2-AO-2R-2R-5-00 PMT50-2-AO-2R-MB-0-00 PMT50-2-AO-2R-MB-1-00 PMT50-2-AO-2R-MB-5-00 PMT50-2-AO-2R-PB-0-00 PMT50-2-AO-2R-PB-1-00 PMT50-2-AO-2R-PB-5-00 PMT50-3-AO-00-00-0-00 PMT50-3-AO-00-00-1-00 PMT50-3-AO-00-00-5-00 PMT50-3-AO-00-2R-0-00 PMT50-3-AO-00-2R-1-00 PMT50-3-AO-00-2R-5-00 PMT50-3-AO-00-MB-0-00 PMT50-3-AO-00-MB-1-00 PMT50-3-AO-00-MB-5-00 PMT50-3-AO-00-PB-0-00 PMT50-3-AO-00-PB-1-00 PMT50-3-AO-00-PB-5-00 PMT50-3-AO-2R-00-0-00 PMT50-3-AO-2R-00-1-00 PMT50-3-AO-2R-00-5-00 PMT50-3-AO-2R-2R-0-00 PMT50-3-AO-2R-2R-1-00 PMT50-3-AO-2R-2R-5-00 PMT50-3-AO-2R-MB-0-00 PMT50-3-AO-2R-MB-1-00 PMT50-3-AO-2R-MB-5-00 PMT50-3-AO-2R-PB-0-00 PMT50-3-AO-2R-PB-1-00 PMT50-3-AO-2R-PB-5-00 |
