Преобразователь температуры PMT50Ex-2/-3
- Формирование сигнала – линеаризация – преобразование выходных характеристик
- Вход для сопротивления и потенциометра или термометра сопротивления Pt100/Pt1000 и термопар
- Программируемый диапазон измерения
- Линеаризация или преобразование выходной характеристики с помощью 32 программируемых базовых точек
- Автоматическое обнаружение неисправности входа
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Программируемый преобразователь температуры PMT50 работает с входными сигналами термометра сопротивления и термопары. Устройство преобразует этот сигнал в аналоговый выходной сигнал 0/4...20 мА; 0/2...10 В пост. тока. В качестве опции доступен последовательный интерфейс. Устройство предлагает функцию линеаризации для любых кривых датчика и функцию моделирования. Встроенный преобразователь, напряжение 24 В пост. тока макс. 30 мА, позволяет питать 2- и 3-проводные датчики. Доступны 4 выхода сигнализации для мониторинга и управления.
Технические данные
| Источник питания | |
| Напряжение питания |
230 В перем. тока ±10 % 115 В перем. тока ±10 % 24 В пост. тока ±15 % Um = 253 В перем. тока или 125 В пост. тока (клеммы 11 и 13) |
| Потребляемая мощность | < 5 ВА |
| Рабочая температура | -10...+55 °C |
| Соответствие нормам ЕС |
Директива ATEX 94/9/EG (сертификат PMT50ATEX.001) EN 60079-0:2006 EN60079-11:2007 EN 61241-0:2006 EN61241-11:2006 IEC61326 05/2004, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-11, CISPR16-1/16-2 |
| Уровень взрывозащищенности | |
| Маркировка | II (1) G [Ex ia] IIC/IIB bzw. II (1) D [Ex iaD] |
| Сертификат | TÜV 08 ATEX 554329 |
| Тип устройства 2 | |
| Вход | сопротивление 0...20 кОм (клеммы 35, 36, 37, 38) |
| Обнаружение неисправностей | обрыв линии |
| Точность | < 0,2 % ±1 цифра |
| Макс. U0 без нагрузки | 1,4 В |
| Макс. I0 при коротком замыкании | 2,5 мА |
| Макс. выходная мощность P0 | 3 мВт |
| Сопротивление | 5600 Ом |
| Характеристическая кривая | трапециевидная |
| Внутренняя индуктивность | 4 мкГн |
| Внутренняя емкость | 135 нФ |
| Уровень взрывозащищенности | Ex ia/IIC ia/IIB |
| Макс. внешняя индуктивность | 100 мГн 100 мГн |
| Макс. внешняя емкость | 25 мкФ 120 мкФ |
| Вход | Потенциометр, мин. 1 кОм...макс. 100 кОм (клеммы 45, 47, 48) |
| Точность | < 0,2 % ±1 цифра |
| Макс. значения U0 | 9,6 В |
| Макс. I0 | 56 мА |
| Макс. P0 | 200 мВт |
| Сопротивление R | 259 Ом |
| Характеристическая кривая | трапециевидная |
| Внутренняя индуктивность | 4 мкГн |
| Внутренняя емкость | незначительная |
| Уровень взрывозащищенности | Ex ia/IIC ia/IIB |
| Макс. внешняя индуктивность | 5 мГн 20 мГн |
| Макс. внешняя емкость | 0,48 мкФ 2 мкФ |
| Тип устройства 3 | |
| Вход |
Pt100 (3-проводной) -100,0...+600,0 °C Pt1000 (3-проводной) -100,0...+300,0 °C термопара (ТС) тип J -100,0...+800,0 °С тип K -150...+1200 °С тип N -150...+1200 °С тип S -50...+1600 °С (клеммы 35, 36, 37; 45, 47) |
| Обнаружение неисправностей | обрыв линии (Pt100/Pt1000, TC) или короткое замыкание (только Pt100/Pt1000) |
| Точность | < 0,1 % ±1 цифра |
| Макс. напряжение без нагрузки U0 | 1,4В |
| Макс. ток короткого замыкания I0 | 2,5 мА |
| Макс. выходная мощность P0 | 3 мВт |
| Сопротивление R | 5600 Ом |
| Характеристическая кривая | трапециевидная |
| Внутренняя индуктивность | 4 мкГн |
| Внутренняя емкость | 135 нФ |
| Уровень взрывозащищенности | Ex ia/IIC ia/IIB |
| Макс. внешняя индуктивность | 100 мГн 100 мГн |
| Макс. внешняя емкость | 25 мкФ 120 мкФ |
| Выходы | |
| Выходы аварийной сигнализации |
Реле SPDT (однополюсное двойного действия) < 250 В перем. тока < 250 ВА < 2 А cos φ ≥ 0,3 < 300 В пост. тока < 40 Вт <2 А (клеммы 21, 22, 23; 25, 26, 27) |
| Аналоговый выход |
0/4...20 мА, нагрузка ≤ 500 Ом 0/2...10 В, нагрузка > 500 Ом , изолированный выход изменяется автоматически (в зависимости от нагрузки) |
| - Точность |
0.2 %; TK 0,01 % / K (Клеммы 17,18) |
| Функция обнаружения неисправности |
для обнаружения обрыва линии или короткого замыкания → аналоговый выход (программируемый) 0 мА, < 3,6 мА или > 21,5 мА → реле аварийной сигнализации, мин. или макс., программируемые |
| Система шин | |
| Modbus |
RS485, RTU или ASCII макс. 38400 Бод |
| Profibus | Перепад давления Profibus |
| Соединение | 9-контактный разъем D-SUB на передней панели |
| Индикация | графический ЖК-дисплей, 128 x 64 пикселей с белой подсветкой |
| Корпус |
Полиамид (PA) 6.6, UL94V-0 TS35 в соответствии с DIN EN 60715:2001-09 |
| Вес | прибл. 450 г |
| Соединение | винтовые клеммы 0,14...2,5 мм² AWG 26...AWG14 |
| Класс защиты | корпус IP30, клеммы IP20 в соответствии с BGV A3 |

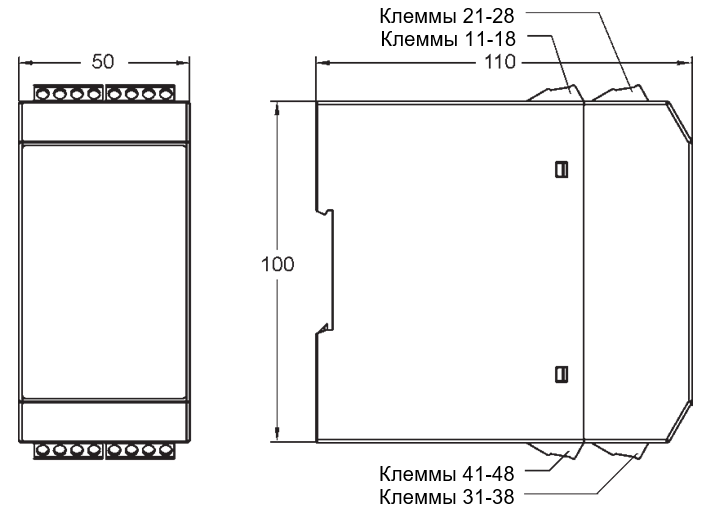

Размеры

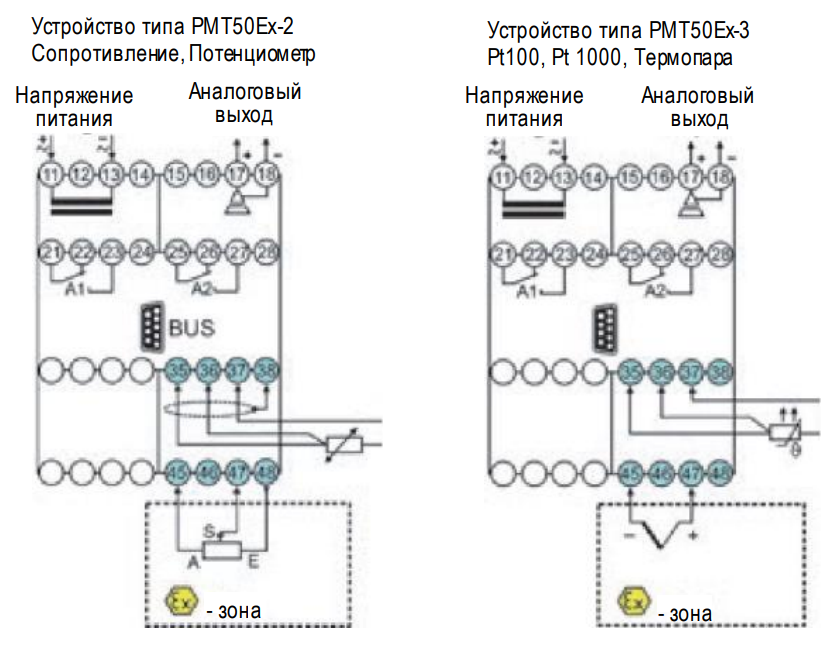

Схема соединений

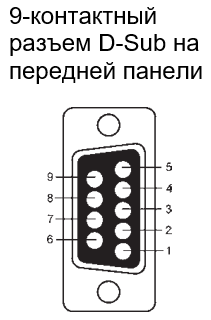

Соединение шины
|
Modbus |
||
|
КОНТАКТ |
Сигнал |
Название EIA/TIA-485 |
|
5 |
D1 |
B / B´ |
|
9 |
D0 |
A / A´ |
|
1 |
Общий |
C / C´ |
|
Profibus |
||
|
3 |
RxD / TxD-P |
|
|
5 |
DGND |
|
|
6 |
VP / +5 В макс.. 10 мА |
|
|
8 |
RxD / TxD-N |
|
Код для заказа
| 1. | Тип устройства/вход | |
| 2 | Сопротивление в диапазоне 0...20 кОм Потенциометр – 1 кОм...100 кОм | |
| 3 |
Термометр сопротивления Pt100, 3-проводной, -100,0...+600,0 °C Термометр сопротивления Pt1000, 3-проводной, -100,0...+300,0 °C Термопара J (Fe-CuNi), -100,0...+800,0 °С K (NiCr-Ni), -150...+1200 °С N (NiCrSi-NiSi), -150...+1200 °С S (Pt10Rh-Pt), -50...+1600 °С |
|
|
Входы искробезопасные EX II (1) G [Ex ia] IIC/IIB EX II (1) D [Ex iaD] |
||
| 2. | Аналоговый выход | |
| AO |
0/4...20 мА, 0/2...10 В пост. тока изолированный |
|
| 3. | Выходы аварийной сигнализации | |
| 00 | не установлены | |
| 2R | 2 релейных выхода, A1, A2 SPDT | |
| 4. | Конфигурация шины | |
| 00 | не установлена | |
| MB | Modbus RTU/ASCII, RS485 | |
| PB | Перепад давления Profibus | |
| 5. | Напряжение питания | |
| 0 | 230 В перем. тока ,±10 %, 50-60 Гц | |
| 1 | 115 В перем. тока ,±10 %, 50-60 Гц | |
| 5 | 24 В пост. тока, ±15 % | |
| 6. | Опции | |
| 00 | без опций | |
Коды заказов
|
PMT50Ex-2-AO-00-00-0-00 PMT50EX-2-AO-00-00-1-00 PMT50EX-2-AO-00-00-5-00 PMT50EX-2-AO-00-MB-0-00 PMT50EX-2-AO-00-MB-1-00 PMT50EX-2-AO-00-MB-5-00 PMT50EX-2-AO-00-PB-0-00 PMT50EX-2-AO-00-PB-1-00 PMT50EX-2-AO-00-PB-5-00 PMT50Ex-2-AO-2R-00-0-00 PMT50EX-2-AO-2R-00-1-00 PMT50EX-2-AO-2R-00-5-00 PMT50EX-2-AO-2R-MB-0-00 PMT50EX-2-AO-2R-MB-1-00 PMT50EX-2-AO-2R-MB-5-00 PMT50EX-2-AO-2R-PB-0-00 PMT50EX-2-AO-2R-PB-1-00 PMT50EX-2-AO-2R-PB-5-00 PMT50Ex-3-AO-00-00-0-00 PMT50EX-3-AO-00-00-1-00 PMT50EX-3-AO-00-00-5-00 PMT50EX-3-AO-00-MB-0-00 PMT50EX-3-AO-00-MB-1-00 PMT50EX-3-AO-00-MB-5-00 PMT50EX-3-AO-00-PB-0-00 PMT50EX-3-AO-00-PB-1-00 PMT50EX-3-AO-00-PB-5-00 PMT50Ex-3-AO-2R-00-0-00 PMT50EX-3-AO-2R-00-1-00 PMT50EX-3-AO-2R-00-5-00 PMT50EX-3-AO-2R-MB-0-00 PMT50EX-3-AO-2R-MB-1-00 PMT50EX-3-AO-2R-MB-5-00 PMT50EX-3-AO-2R-PB-0-00 PMT50EX-3-AO-2R-PB-1-00 PMT50EX-3-AO-2R-PB-5-00 |
