Универсальный преобразователь MU500Ex
Преобразователи температуры серии MU500-Ex имеют искробезопасный вход и преобразуют сигналы термометров сопротивления (Pt100 или Pt1000) в сигналы промышленного стандарта. Устройство имеет полную изоляцию по 3 линиям.
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Технические данные
| Источник питания | |
| Напряжение питания |
85...253 В перем. тока/110...125 В пост. тока 10...30 В перем./пост. тока |
| Частота перем. тока | 40...400 Гц |
| Потребляемая мощность | < 3,3 ВА |
| Рабочая температура | -10...+60 °C |
| Соответствие нормам ЕС |
Директива ATEX 94/9/EG Директива по ЭМС 2004/108/EG |
| Стандарты |
EN 60079-0:2013, EN 60079-11:2012, EN 61326-1:2004-05 |
| Уровень взрывозащищенности | |
| Сертификационная маркировка |
TUV 03 ATEX 2283, : II (1) G [Ex ia Ga] IIC или II (1) D [Ex ia Da] IIIC |
| Измерительный вход | |
| Ток датчика | Pt100 – прибл. 1 мА, Pt1000 – прибл. 0,25 мА |
| Линейное сопротивление | Макс. 100 Ом, автоматическая компенсация при 3-проводном соединении |
| Настройка нуля |
Pt100 – прибл. ± 8 Ом, (≙ 20 °C) Pt1000 – прибл. ± 8 Ом (≙ 2 °C) |
| Конечное значение | прибл. +/-20 % регулируется |
| Ошибка датчика | выходной сигнал возрастает до макс. выходного значения (выходное напряжение >12 В пост. тока, выходной ток > 25 мА) |
| Выходы | |
| Ток | 0/4...20 мА пост. тока, выбирается переключателем, нагрузка ≤ 1 кОм |
| Напряжение | 0/2...10 В пост. тока по выбору переключателем, нагрузка – макс. 15 мА, защита от короткого замыкания (одновременно с токовым выходом 5 мА) |
| Номинальное напряжение | 253 В перем. тока или 125 В пост. тока (Um) в соответствии с EN 60079-0 |
| Точность | ≤ 0,2 % |
| Корпус |
Поликарбонат, UL94V-0 TS 35 в соответствии с DIN EN 60715:2001-09 |
| Вес | прибл. 200 г |
| Класс защиты | корпус IP30, клеммы IP20 (BGV A3) |
| Соединение | винтовые клеммы с прижимной пластиной макс. 2,5 мм2 |
| Крепление | установка в сухих, чистых и хорошо контролируемых местах |

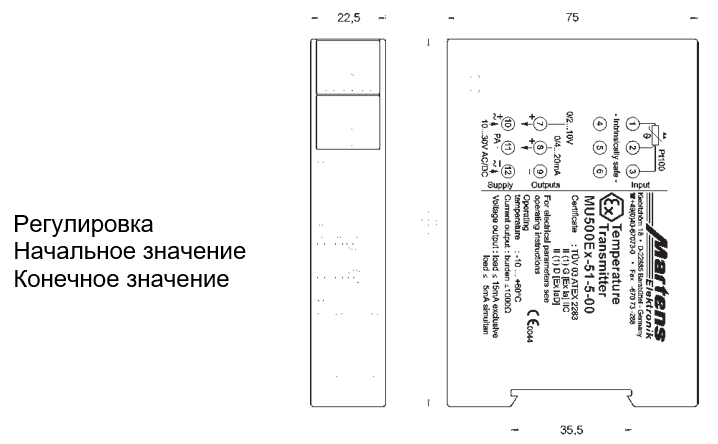

Размеры

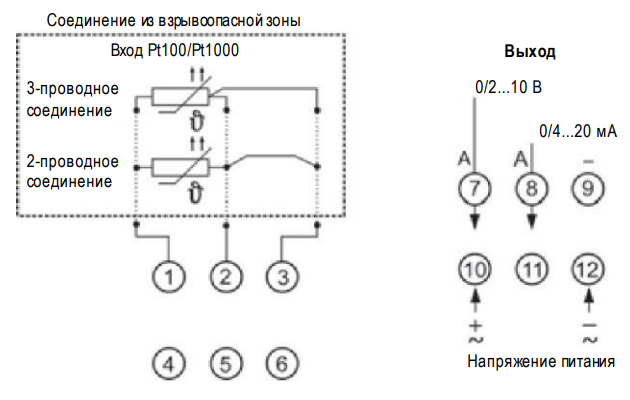

Схема соединений
Код для заказа
MU500Ex —
1.
2.
3.
| 1. | Тип устройства | |
| 51 | Pt100, 13 диапазонов измерения | |
| 53 | Pt1000, 16 диапазонов измерения | |
| 2. | Напряжение питания | |
| 0 | 85...253 В перем. тока/110...125 В пост. тока | |
| 5 | 10...30 В перем./пост. тока | |
| 3. | Опции | |
| 00 | без опций | |
