Преобразователь температуры LABO-T012 -I / U / F (ETK12-I / U / F)

Характеристики

Датчики семейства LABO-T012 могут использоваться для измерения и контроля температуры в текучих средах. Они занимают мало места, но могут иметь различную длину датчика и различные варианты крепления. 16-битный процессор обеспечивает линеаризацию характеристической кривой PT2000 и выдает стандартизированный выходной сигнал.

Электроника LABO-T012 передает результат в следующем виде:

• Аналоговый сигнал 0/4...20 мА (LABO-T012-I)
• Аналоговый сигнал 0/2...10 В (LABO-T012-U)
• Частотный сигнал (LABO-T012-F)

При желании с помощью функции «обучения» значение полной шкалы может быть установлено на текущую температуру.

Технические данные

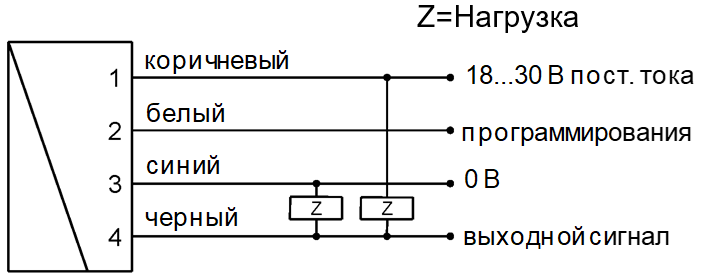

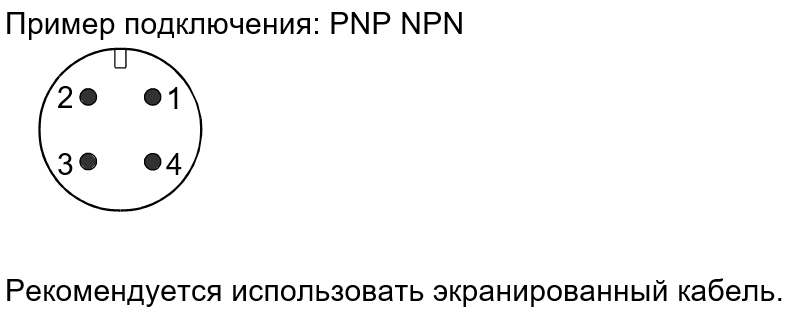

Монтажная схема

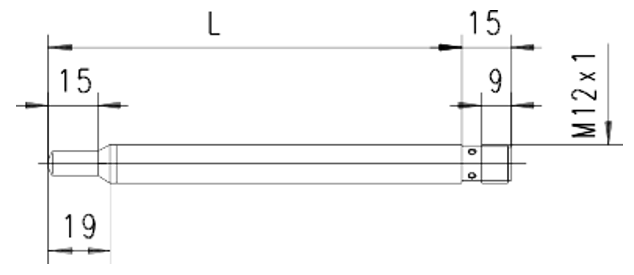

Размеры

Дополнительные принадлежности

Правила обращения и эксплуатации

Примечание

Значение полного диапазона измерения может быть запрограммировано пользователем посредством «обучения» датчика. Возможность программирования должна быть указана при заказе, в противном случае устройство будет не программируемым.

Интерфейс ECI-1 с соответствующим программным обеспечением доступен в качестве удобной опции для программирования всех параметров с помощью ПК и для регулировки.

Установка

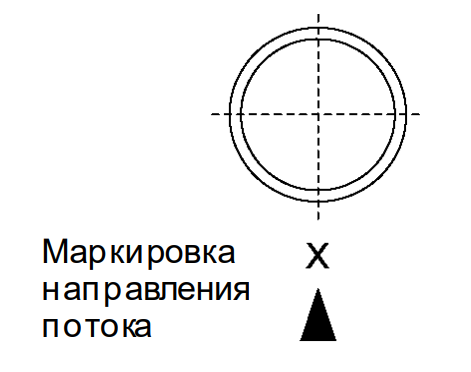

По возможности наконечник датчика следует располагать посередине трубы. Присутствующий поток должен набегать на метку X, чтобы датчик мог обеспечивать минимально возможное время отклика.

Не допускайте образования пузырьков или отложений на датчике. Поэтому лучше всего устанавливать его сбоку. Резьбовое соединение из нержавеющей стали затягивается сначала от руки, а затем дополнительно на 1/4 оборота с помощью гаечного ключа. После этого соединительное кольцо резьбового соединения датчика становится несъемным, поэтому дальнейшее изменение глубины погружения невозможно!

Эксплуатация и программирование

При желании конечная точка диапазона измерения может быть установлена пользователем посредством «обучения» датчика.
Для этого действуйте следующим образом:

• Создайте для устройства соответствующую температуру.
• Подайте импульс длительностью не менее 0,5 секунды и не более 2 секунд на контакт 2 (например, от источника питания посредством перемычки или от ПЛК), чтобы получить измеренное значение.
• По завершении «обучения» подключите контакт 2 к линии 0 В, чтобы предотвратить непреднамеренное программирование.

Устройства оснащены желтым светодиодом, который мигает во время подачи программирующего импульса. Во время работы данный светодиод служит индикатором рабочего напряжения.

Чтобы избежать необходимости перехода в нежелательное рабочее состояние во время «обучения», устройство может быть снабжено на заводе функцией «teach-offset» (смещение обучения). Точка смещения «обучения» прибавляется к текущему измеренному значению перед сохранением.

Пример: Конечная точка диапазона измерения должна быть установлена на 80 °C. Однако безопасно допускается достигать только температуры 60 °C. В этом случае устройство должно быть заказано со «смещением обучения» +20 °C. При температуре 60 °C во время «обучения» будет сохранено значение 80 °C.

Код для заказа

• - Опция

Принадлежности

• Кабель / круглый штепсельный разъем (KB...)
  См. дополнительную информацию в разделе «Принадлежности»

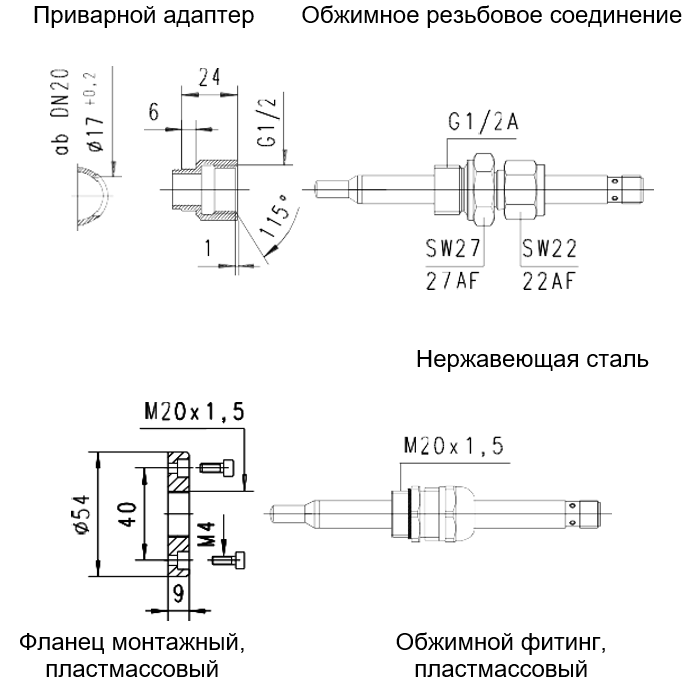

• Резьбовые соединения
• Приварной адаптер
• Круглый штепсельный разъем
• Конфигуратор устройств ECI-1
