Термореле LABO-T012-S (ETK12-S)

Характеристики

Датчики семейства LABO-T012 могут использоваться для измерения и контроля температуры в текучих средах. Они занимают мало места, но могут иметь различную длину датчика и различные варианты крепления.

Электроника датчика LABO-T012-S представляет собой гибко настраиваемый концевой выключатель.

Значение переключения может быть установлено пользователем посредством «обучения» датчика (см. «Обращение и эксплуатация»). Все остальные значения предварительно установлены на заводе-изготовителе, но могут быть изменены пользователем с помощью конфигуратора устройств ECI-1 (опция) и ПК.

Регулируемые параметры:

• Значение переключения
• Гистерезис
• Контроль минимального/максимального значения
• Задержка переключения
• Задержка обратного переключения
• Задержка при включении питания
• Смещение «обучения»

Технические данные

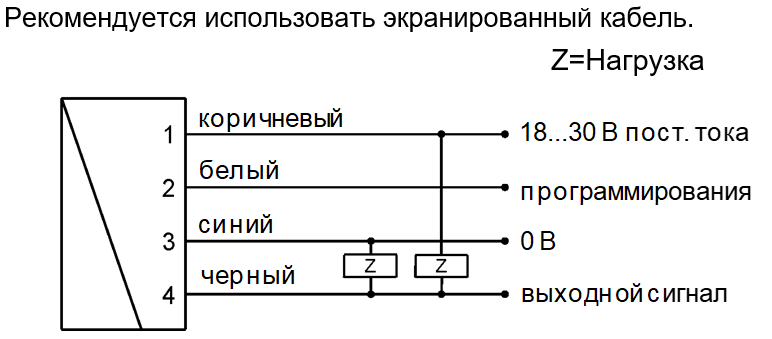

Монтажная схема

Размеры

Дополнительные принадлежности

Правила обращения и эксплуатации

Установка

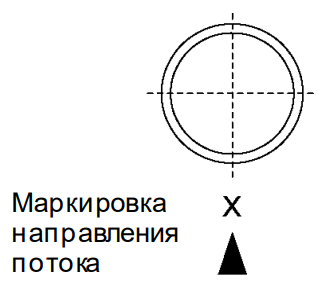

По возможности наконечник датчика следует располагать посередине трубы. Присутствующий поток должен набегать на метку X, чтобы датчик мог обеспечивать минимально возможное время отклика.

Не допускайте образования пузырьков или отложений на датчике. Поэтому лучше всего устанавливать его сбоку. Резьбовое соединение из нержавеющей стали затягивается сначала от руки, а затем дополнительно на 1/4 оборота с помощью гаечного ключа. После этого соединительное кольцо резьбового соединения датчика становится несъемным, поэтому дальнейшее изменение глубины погружения невозможно.

Эксплуатация и программирование

Значение переключения может быть установлено пользователем посредством «обучения» датчика. Для этого действуйте следующим образом:

• Создайте для устройства соответствующую температуру.
• Подайте импульс длительностью не менее 0,5 секунды и не более 2 секунд на контакт 2 (например, от источника питания посредством перемычки или от ПЛК), чтобы получить измеренное значение.
• По завершении «обучения» подключите контакт 2 к линии 0 В, чтобы предотвратить непреднамеренное программирование.

Устройство оснащено желтым светодиодом, который мигает во время подачи программирующего импульса. Во время работы данный светодиод служит индикатором состояния переключающего выхода.

Чтобы избежать необходимости перехода в нежелательное рабочее состояние во время «обучения», устройство может быть снабжено на заводе функцией «teach-offset» (смещение обучения). Точка смещения «обучения» прибавляется к текущему измеренному значению перед сохранением.

Пример: Значение переключения должно быть установлено на 80 °C, так как при этой температуре следует извещать о критическом состоянии процесса. Однако безопасно допускается достигать только температуры 60 °C. В этом случае устройство должно быть заказано со «смещением обучения» +20 °C. При температуре 60 °C в технологическом процессе во время «обучения» будет сохранено значение переключения 80 °C.

Концевой выключатель LABO-T012-S можно использовать для контроля минимума или максимума.

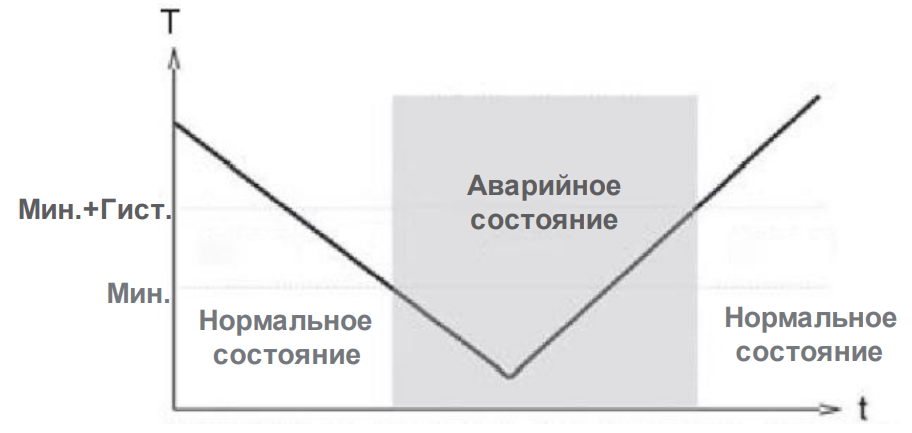

При использовании конечного выключателя минимального уровня падение ниже предельного значения вызывает переключение датчика в аварийное состояние. Возврат в нормальное состояние происходит при повторном превышении суммы предельного значения и установленного гистерезиса.

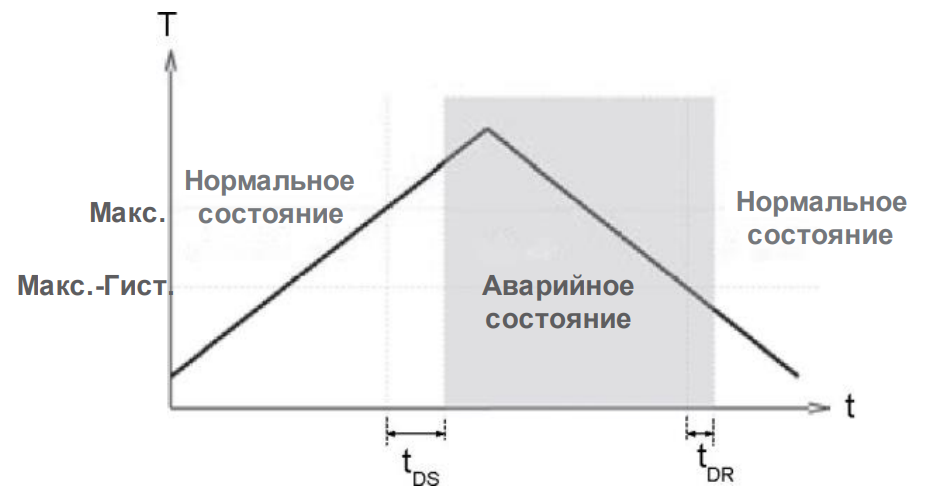

К переключению в аварийное состояние может быть применено время задержки переключения (tDS). Точно так же одно из нескольких значений времени задержки обратного переключения (tDR) может применяться для возврата в нормальное состояние.

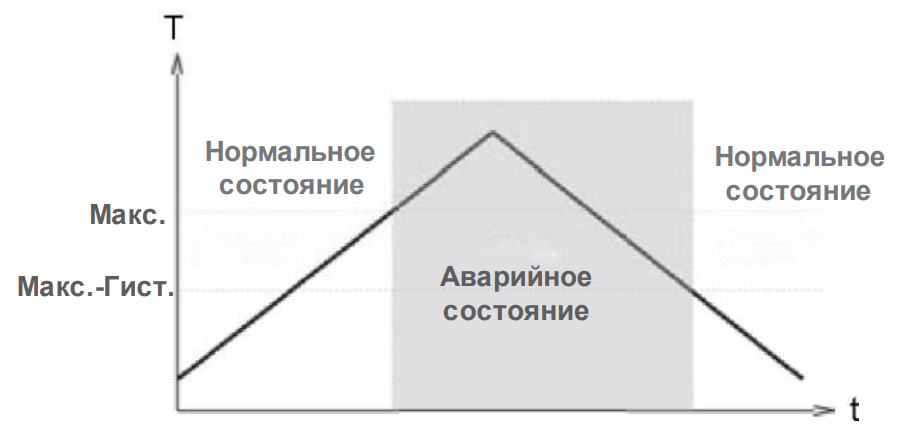

В нормальном состоянии встроенный светодиод горит, в аварийном состоянии – не горит, что соответствует его состоянию при отсутствии напряжения питания.

В неинвертированной (стандартной) модели при нормальном состоянии переключающий выход находится на уровне напряжения питания; в аварийном состоянии он находится на уровне 0 В, так что обрыв провода также будет отображаться как аварийное состояние на приемнике сигнала. В качестве опции может быть предусмотрен инвертированный переключающий выход, т. е. в нормальном состоянии выход будет находиться на уровне 0 В, а в аварийном состоянии – на уровне напряжения питания.

Функция задержки включения питания (заказывается отдельно) позволяет поддерживать переключающий выход в нормальном состоянии в течение определенного времени после подачи напряжения питания.

Код для заказа

• - Опция

Принадлежности

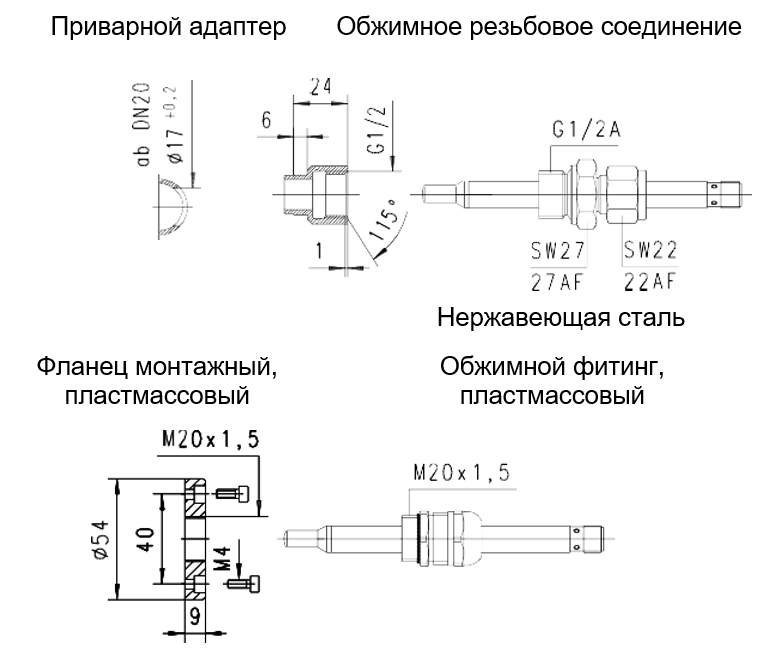

• Резьбовые соединения
• Приварной адаптер
• Кабель / круглый штепсельный разъем (KB...)
  См. дополнительную информацию в разделе «Принадлежности»
• Конфигуратор устройств ECI-1
• Соединительный кабель
