Контроллер температуры TG50
Контроллер температуры TG50 имеет входы для температурных датчиков RTD (Pt100/Pt1000) и термопар типов J, K, N и S. Простое программирование, до 4 выходов сигнализации, а также полностью гальванически развязанный свободно программируемый аналоговый выход 0/4..20 мА; 0/2..10 В DC обеспечивают множество вариантов для мониторинга температуры. Пиковые значения mLn и mDx измеренной температур сохраняются в памяти и могут быть выведены на дисплей в любое время.
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Технические данные
| Источник питания | ||
| Напряжение питания | 230 В перем. тока ±10% 115 В перем. тока ±10% 24 В пост. тока ±15% < 5 ВА тока (клеммы 11 и 13) |
|
| Потребляемая мощность | макс. 5 ВА | |
| Рабочая температура | -10...+55 °C | |
| Соответствие нормам ЕС | Директива ATEX 94/9/EG (сертификат TG50ATEX.001) EN 60079-0:2006 EN 60079-11:2007 EN 61241-0:2006 EN 61241-11-0:2006 IEC61326 05/2004 IEC 61000-4-2 IEC 61000-4-3 IEC 61000-4-4 IEC 61000-4-5 IEC 61000-4-6 IEC 61000-4-8 IEC 61000-4-11 CISPR16-1/16-2 |
|
| Входы | ||
| Обнаружение неисправностей | обрыв линии (Pt100/Pt1000 и термопара) и короткое замыкание (только Pt100/Pt1000) | |
| Входной термометр сопротивления | Pt100 (3-проводной) -100,0...+600,0 °C Pt1000 (3-проводной) -100,0...+300,0 °C (клеммы 35, 36, 37) |
|
| Входная термопара | Термопара тип J -100,0...+800,0 °С тип K -150...+1200 °С тип N -150...+1200 °С тип S -50...+1600 °С встроенная компенсация холодного спая (клеммы 45 и 47) |
|
| Точность | < 0,1 % ±1 цифра | |
| Выходы | ||
| Выходы аварийной сигнализации | Реле SPDT < 250 В перем. тока < 250 ВА < 2 А cos φ ≥ 0,3 < 300 В пост. тока < 40 Вт < 2 А (клеммы 21, 22, 23; 25, 26, 27) |
|
| Аналоговый выход | 0/4...20 мА, нагрузка ≤ 500 Ом 0/2...10 В, нагрузка > 500 Ом , изолированный выход изменяется автоматически (в зависимости от нагрузки) |
|
| Точность | 0,2 %; ТК 0,01 %/К (клеммы 17 и 18) | |
| Функция обнаружения неисправности | для обнаружения обрыва линии или короткого замыкания → аналоговый выход (программируемый) 0 мА, < 3,6 мА или > 21,5 мА → реле сигнализации, программируемая функция мин. или макс. |
|
| Дисплей | ||
| Дисплей | графический ЖК-дисплей, 128 x 64 пикселей с белой подсветкой | |
| Корпус | ||
| Корпус | Полиамид (PA) 6.6, UL94V-0 TS35 в соответствии с DIN EN 60715:2001-09 |
|
| Вес | прибл. 450 г | |
| Соединение | винтовые клеммы 0,14...2,5 мм2 AWG 26...AWG14 |
|
| Класс защиты | корпус IP30, клеммы IP20 в соответствии с BGV A3 | |

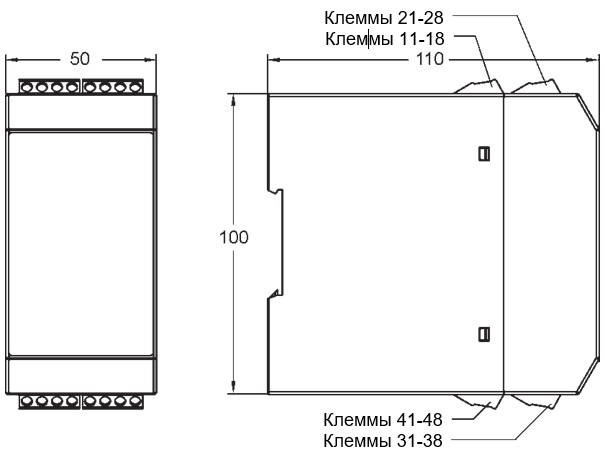

Размеры

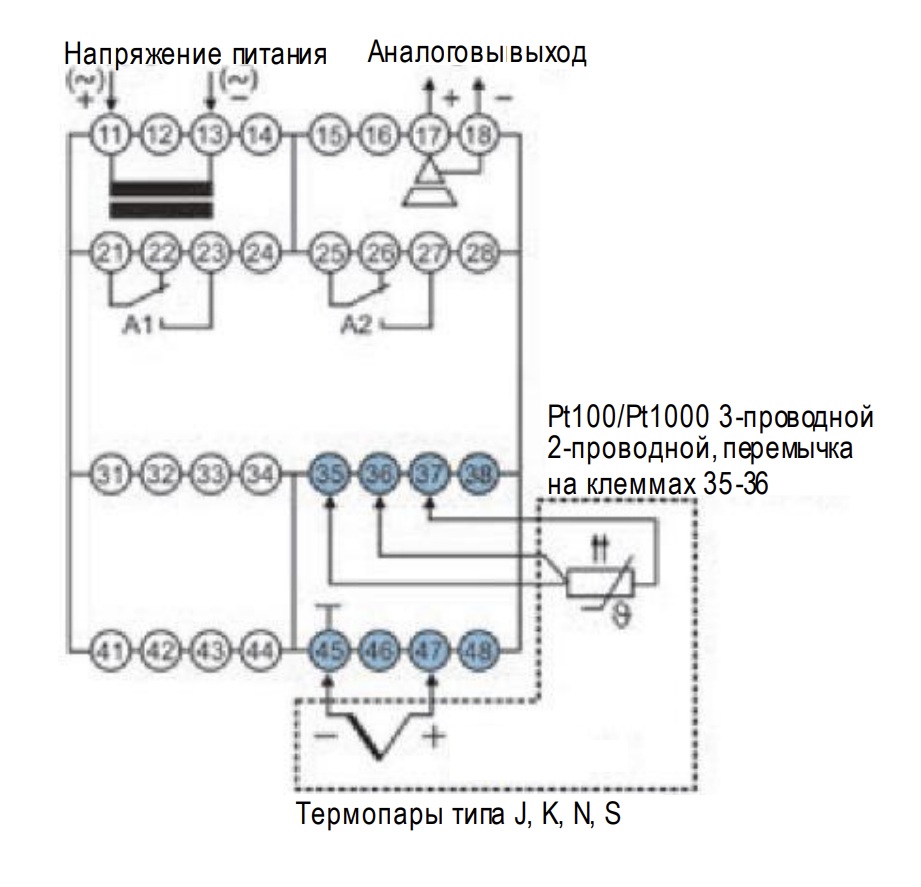

Схема соединений
Код для заказа
| 1. | Тип устройства / вход | ||
| 3 | Термометр сопротивления Pt100, 3-проводной, -100,0...+600,0 °C Термометр сопротивления Pt1000, 3-проводной, -100,0...+300,0 °C Термопара J (Fe-CuNi), -100,0...+800,0 °С K (NiCr-Ni), -150...+1200 °С N (NiCrSi-NiSi), -150...+1200 °С S (Pt10Rh-Pt), -50...+1600 °С |
||
| Искробезопасные входы | EX II (1) G [Ex ia] IIC/IIB EX II (1) D [Ex iaD] |
||
| 2. | Выходы аварийной сигнализации A1, A2 | ||
| 2R | 2 реле SPDT | ||
| 3. | Выходы аварийной сигнализации A3, A4 | ||
| 00 | Не применимо | ||
| 2R | 2 реле SPDT | ||
| 4. | Аналоговый выход | ||
| 00 | не установлены | ||
| AO | 0/4...20 мА, 0/2...10 В пост. тока, изолированный | ||
| 5. | Напряжение питания | ||
| 0 | 230 В перем. тока ,±10 %, 50-60 Гц | ||
| 1 | 115 В перем. тока ,±10 %, 50-60 Гц | ||
| 5 | 24 В пост. тока, ±15 % | ||
| 6. | Опции | ||
| 00 | без опций | ||
Коды заказов
|
TG50-3-2R-00-00-0-00 TG50-3-2R-00-00-1-00 TG50-3-2R-00-00-5-00 TG50-3-2R-00-AO-0-00 TG50-3-2R-00-AO-1-00 TG50-3-2R-00-AO-5-00 TG50-3-2R-2R-00-0-00 TG50-3-2R-2R-00-1-00 TG50-3-2R-2R-00-5-00 TG50-3-2R-2R-AO-0-00 TG50-3-2R-2R-AO-1-00 TG50-3-2R-2R-AO-5-00 |
