Реле ограничения температуры GS1000
Устройство GS1000 можно использовать для контроля температур в технологических процессах и системах автоматизации.
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Технические данные
| Источник питания | |
| Напряжение питания | Uc ± 10 % |
| Частота | 47...63 Гц |
| Потребляемая мощность | 4 ВА |
| Рабочая температура | -10...+60 °C |
| Соответствие нормам ЕС | EN 55022, EN60555-2 IEC61000-4-2/4/5/11/13 |
| Вход | |
| Термометр сопротивления Pt100 | ток датчика 1 мА |
| Термопара | Ri > 1 мОм |
| Гистерезис переключения | прибл. 1 % |
| Точность шкалы | 2 % |
| Повторяемость | 0,2 % |
| Точность | Термометр сопротивления Pt100 0,7 % Термопара 0,3 % нелинеаризованная |
| Температурный коэффициент – Pt100 / Термопара | 0,035 %/K) |
| Выходы | |
| Реле предельного значения | 250 В перем. тока < 250 ВА < 2 А 100 В пост. тока < 50 Вт < 1 А |
| Фактическое значение - Напряжение - Ток (опция) |
0...10 В пост. тока, макс, 10 мА 0...20 мА или 4...20 мА, нагрузка макс. 500 Ом |
| Корпус | |
| Корпус | Поликарбонат, UL94V-0 в соответствии с DIN EN 60715:2001-09 |
| Вес | прибл. 400 г |
| Электрическое соединение | Винтовые клеммы с прижимной пластиной, макс. 4 мм2 |
| Класс защиты | корпус IP40, клеммы IP20 BGV A3 |
Размеры

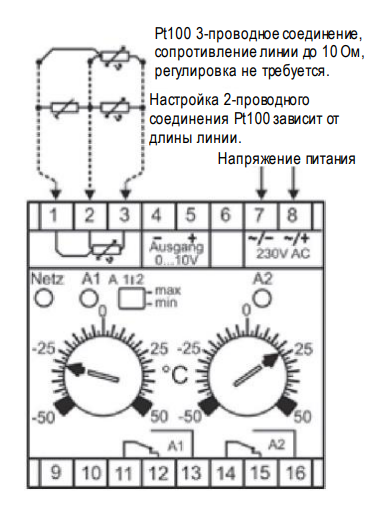

Схемы соединений
Шкала Pt100, °C
Шкала термопары, °C
Код для заказа
| 1. | Предельный контакт (SPDT) | ||
| 1 | 1 контакт, макс. 250 В перем. тока/2 А | ||
| 2 | 2 контакта, макс. 250 В перем. тока/2 А | ||
| 2. | Фактическое значение выходного сигнала | ||
| 1 | 0...10 В (макс. 10 мА) стандартная комплектация | ||
| 2 | 0...20 мА, нагрузка макс. 500 Ом | ||
| 3 | 4...20 мА, нагрузка макс. 500 Ом | ||
| 3. | Напряжение питания | ||
| 0 | 230 В ±10 % 50-60 Гц | ||
| 1 | 115 В ±10 % 50-60 Гц | ||
| 4 | 24 В ±10 % 50-60 Гц | ||
| 5 | 20...28 В пост. тока, изолированный | ||
| 4. | Измерительный вход/диапазон | ||
| 51 | Pt100, -50...+50 °С | ||
| 52 | Pt100, 0...+50 °С | ||
| 53 | Pt100, 0...100 °С | ||
| 535 | Pt100, 0...150 °С | ||
| 54 | Pt100, 0...200 °С | ||
| 55 | Pt100, 0...300 °С | ||
| 56 | Pt100, 0...400 °С | ||
| 57 | Pt100, 0..600 °С | ||
| 61 | Fe-CuNi (J), 0...300 °C | ||
| 62 | Fe-CuNi (J), 0...450 °C | ||
| 63 | Fe-CuNi (J), 0...600 °C | ||
| 71 | NiCr-Ni (K), 0...600 °C | ||
| 72 | NiCr-Ni (K), 0...900 °C | ||
| 73 | NiCr-Ni (K), 0...1200 °C | ||
| 81 | PtRh-Pt (S), 0...1200 °C | ||
| 82 | PtRh-Pt (S), 0...1600 °C | ||
Коды заказов
|
GS1000-1-1-0-51 GS1000-1-1-0-52 GS1000-1-1-0-53 GS1000-1-1-0-535 GS1000-1-1-0-54 GS1000-1-1-0-55 GS1000-1-1-0-56 GS1000-1-1-0-57 GS1000-1-1-0-61 GS1000-1-1-0-62 GS1000-1-1-0-63 GS1000-1-1-0-71 GS1000-1-1-0-72 GS1000-1-1-0-73 GS1000-1-1-0-81 GS1000-1-1-0-82 GS1000-1-1-1-51 GS1000-1-1-1-52 GS1000-1-1-1-53 GS1000-1-1-1-535 GS1000-1-1-1-54 GS1000-1-1-1-55 GS1000-1-1-1-56 GS1000-1-1-1-57 GS1000-1-1-1-61 GS1000-1-1-1-62 GS1000-1-1-1-63 GS1000-1-1-1-71 GS1000-1-1-1-72 GS1000-1-1-1-73 GS1000-1-1-1-81 GS1000-1-1-1-82 GS1000-1-1-5-51 GS1000-1-1-5-52 GS1000-1-1-5-53 GS1000-1-1-5-535 GS1000-1-1-5-54 GS1000-1-1-5-55 GS1000-1-1-5-56 GS1000-1-1-5-57 GS1000-1-1-5-61 GS1000-1-1-5-62 GS1000-1-1-5-63 GS1000-1-1-5-71 GS1000-1-1-5-72 GS1000-1-1-5-73 GS1000-1-1-5-81 GS1000-1-1-5-82 GS1000-1-2-0-51 GS1000-1-2-0-52 GS1000-1-2-0-53 GS1000-1-2-0-535 GS1000-1-2-0-54 GS1000-1-2-0-55 GS1000-1-2-0-56 GS1000-1-2-0-57 GS1000-1-2-0-61 GS1000-1-2-0-62 GS1000-1-2-0-63 GS1000-1-2-0-71 GS1000-1-2-0-72 GS1000-1-2-0-73 GS1000-1-2-0-81 GS1000-1-2-0-82 GS1000-1-2-1-51 GS1000-1-2-1-52 GS1000-1-2-1-53 GS1000-1-2-1-535 GS1000-1-2-1-54 GS1000-1-2-1-55 GS1000-1-2-1-56 GS1000-1-2-1-57 GS1000-1-2-1-61 GS1000-1-2-1-62 GS1000-1-2-1-63 GS1000-1-2-1-71 GS1000-1-2-1-72 GS1000-1-2-1-73 GS1000-1-2-1-81 GS1000-1-2-1-82 GS1000-1-2-5-51 GS1000-1-2-5-52 GS1000-1-2-5-53 GS1000-1-2-5-535 GS1000-1-2-5-54 GS1000-1-2-5-55 GS1000-1-2-5-56 GS1000-1-2-5-57 GS1000-1-2-5-61 GS1000-1-2-5-62 GS1000-1-2-5-63 GS1000-1-2-5-71 GS1000-1-2-5-72 GS1000-1-2-5-73 GS1000-1-2-5-81 GS1000-1-2-5-82 GS1000-1-3-0-51 GS1000-1-3-0-52 GS1000-1-3-0-53 GS1000-1-3-0-535 GS1000-1-3-0-54 GS1000-1-3-0-55 GS1000-1-3-0-56 GS1000-1-3-0-57 GS1000-1-3-0-61 GS1000-1-3-0-62 GS1000-1-3-0-63 GS1000-1-3-0-71 GS1000-1-3-0-72 GS1000-1-3-0-73 GS1000-1-3-0-81 GS1000-1-3-0-82 GS1000-1-3-1-51 GS1000-1-3-1-52 GS1000-1-3-1-53 GS1000-1-3-1-535 GS1000-1-3-1-54 GS1000-1-3-1-55 GS1000-1-3-1-56 GS1000-1-3-1-57 GS1000-1-3-1-61 GS1000-1-3-1-62 GS1000-1-3-1-63 GS1000-1-3-1-71 GS1000-1-3-1-72 GS1000-1-3-1-73 GS1000-1-3-1-81 GS1000-1-3-1-82 GS1000-1-3-5-51 GS1000-1-3-5-52 GS1000-1-3-5-53 GS1000-1-3-5-535 GS1000-1-3-5-54 GS1000-1-3-5-55 GS1000-1-3-5-56 GS1000-1-3-5-57 GS1000-1-3-5-61 GS1000-1-3-5-62 GS1000-1-3-5-63 GS1000-1-3-5-71 GS1000-1-3-5-72 GS1000-1-3-5-73 GS1000-1-3-5-81 GS1000-1-3-5-82 GS1000-2-1-0-51 GS1000-2-1-0-52 GS1000-2-1-0-53 GS1000-2-1-0-535 GS1000-2-1-0-54 GS1000-2-1-0-55 GS1000-2-1-0-56 GS1000-2-1-0-57 GS1000-2-1-0-61 GS1000-2-1-0-62 GS1000-2-1-0-63 GS1000-2-1-0-71 GS1000-2-1-0-72 GS1000-2-1-0-73 GS1000-2-1-0-81 GS1000-2-1-0-82 GS1000-2-1-1-51 GS1000-2-1-1-52 GS1000-2-1-1-53 GS1000-2-1-1-535 GS1000-2-1-1-54 GS1000-2-1-1-55 GS1000-2-1-1-56 GS1000-2-1-1-57 GS1000-2-1-1-61 GS1000-2-1-1-62 GS1000-2-1-1-63 GS1000-2-1-1-71 GS1000-2-1-1-72 GS1000-2-1-1-73 GS1000-2-1-1-81 GS1000-2-1-1-82 GS1000-2-1-5-51 GS1000-2-1-5-52 GS1000-2-1-5-53 GS1000-2-1-5-535 GS1000-2-1-5-54 GS1000-2-1-5-55 GS1000-2-1-5-56 GS1000-2-1-5-57 GS1000-2-1-5-61 GS1000-2-1-5-62 GS1000-2-1-5-63 GS1000-2-1-5-71 GS1000-2-1-5-72 GS1000-2-1-5-73 GS1000-2-1-5-81 GS1000-2-1-5-82 GS1000-2-2-0-51 GS1000-2-2-0-52 GS1000-2-2-0-53 GS1000-2-2-0-535 GS1000-2-2-0-54 GS1000-2-2-0-55 GS1000-2-2-0-56 GS1000-2-2-0-57 GS1000-2-2-0-61 GS1000-2-2-0-62 GS1000-2-2-0-63 GS1000-2-2-0-71 GS1000-2-2-0-72 GS1000-2-2-0-73 GS1000-2-2-0-81 GS1000-2-2-0-82 GS1000-2-2-1-51 GS1000-2-2-1-52 GS1000-2-2-1-53 GS1000-2-2-1-535 GS1000-2-2-1-54 GS1000-2-2-1-55 GS1000-2-2-1-56 GS1000-2-2-1-57 GS1000-2-2-1-61 GS1000-2-2-1-62 GS1000-2-2-1-63 GS1000-2-2-1-71 GS1000-2-2-1-72 GS1000-2-2-1-73 GS1000-2-2-1-81 GS1000-2-2-1-82 GS1000-2-2-5-51 GS1000-2-2-5-52 GS1000-2-2-5-53 GS1000-2-2-5-535 GS1000-2-2-5-54 GS1000-2-2-5-55 GS1000-2-2-5-56 GS1000-2-2-5-57 GS1000-2-2-5-61 GS1000-2-2-5-62 GS1000-2-2-5-63 GS1000-2-2-5-71 GS1000-2-2-5-72 GS1000-2-2-5-73 GS1000-2-2-5-81 GS1000-2-2-5-82 GS1000-2-3-0-51 GS1000-2-3-0-52 GS1000-2-3-0-53 GS1000-2-3-0-535 GS1000-2-3-0-54 GS1000-2-3-0-55 GS1000-2-3-0-56 GS1000-2-3-0-57 GS1000-2-3-0-61 GS1000-2-3-0-62 GS1000-2-3-0-63 GS1000-2-3-0-71 GS1000-2-3-0-72 GS1000-2-3-0-73 GS1000-2-3-0-81 GS1000-2-3-0-82 GS1000-2-3-1-51 GS1000-2-3-1-52 GS1000-2-3-1-53 GS1000-2-3-1-535 GS1000-2-3-1-54 GS1000-2-3-1-55 GS1000-2-3-1-56 GS1000-2-3-1-57 GS1000-2-3-1-61 GS1000-2-3-1-62 GS1000-2-3-1-63 GS1000-2-3-1-71 GS1000-2-3-1-72 GS1000-2-3-1-73 GS1000-2-3-1-81 GS1000-2-3-1-82 GS1000-2-3-5-51 GS1000-2-3-5-52 GS1000-2-3-5-53 GS1000-2-3-5-535 GS1000-2-3-5-54 GS1000-2-3-5-55 GS1000-2-3-5-56 GS1000-2-3-5-57 GS1000-2-3-5-61 GS1000-2-3-5-62 GS1000-2-3-5-63 GS1000-2-3-5-71 GS1000-2-3-5-72 GS1000-2-3-5-73 GS1000-2-3-5-81 GS1000-2-3-5-82 |
