Защитный ограничитель температуры STL50 (согласно DIN EN 14597, SIL 2)
- Используется в качестве ограничителя температуры/защитного устройства и ограничителя температуры выхлопных газов
- Сертифицирован согласно DIN EN 14597 SIL 2
- Входы – термометр сопротивления Pt100 или двойная термопара
- Выход аварийной сигнализации 1, реле SPDT
- Программирование с помощью графического ЖК-дисплея с подсветкой
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Защитный ограничитель температуры STL50 используется там, где необходимо контролировать тепловые процессы и в случае неисправности перевести систему в безопасное рабочее состояние. При достижении допустимого предельного значения температуры или при возникновении неисправности в допустимом диапазоне температур на оборудовании контроля (обрыв датчика, короткое замыкание датчика, неисправность компонента устройства, ошибка в программном обеспечении, неисправность или недопустимое значение напряжения в цепи питания и т. д.) STL50 выключается без задержки.
Срабатывает контакт аварийной сигнализации, загорается АВАРИЙНЫЙ СВЕТОДИОД (ALARM) на передней панели и подсветка дисплея, а причина ошибки отображается в виде обычного текста на дисплее. Кроме того, на клеммах 17-18 появляется сигнал 24 В пост. тока для внешнего аварийного сигнала.
Описание
Программирование
Устройство программируется с помощью кнопок на передней панели в сочетании с графическим дисплеем.
Режимы работы
Устройство может использоваться как:
STB - контроль максимума или минимума с удержанием. Сброс возможен после устранения неисправности внешней или внутренней кнопкой.
ASTB - как в предыдущем случае, но с контролем температуры выхлопных газов.
STW - контроль максимума или минимума без удержания. Автоматический сброс после выхода из опасного диапазона.
Гистерезис переключения всегда действует в направлении безопасного диапазона.
Последняя ошибка сохраняется в виде обычного текста и может быть вызвана на рабочем уровне и удалена.
Датчик температуры
Устройство можно эксплуатировать только с термочувствительными элементами, сертифицированными в соответствии с DIN EN 14597.
Технические данные
| Источник питания | |
| Напряжение питания | 230 В перем. тока ±10 % 115 В перем. тока ±10 % 24 В пост. тока ±15 % |
| Потребляемая мощность | < 4 ВА |
| Соответствие нормам ЕС | EN 55022, EN 60555 IEC 61000-4-2/3/4/5/6/11/13 |
| Условия окружающей среды | |
| Рабочая температура | -10...+55 °C |
| Температура хранения | -30...+60 °C |
| Относительная влажность | < 95 % |
| Конденсация | не допускается эксплуатация только в условиях пониженной вибрации |
| Сертификаты | Наименование |
| EN 14597:2005 | устройства регулирования температуры и ограничители температуры для теплогенерирующих систем |
| EN 61508:2001 SIL2 | функциональная безопасность, электрические/электронные/программируемые электронные системы, связанные с безопасностью |
| Вход | |
| Pt100 | в диапазоне -100,0...+600,0 °C 3-проводной, макс. сопротивление каждой линии 4 Ом, ток датчика <1 мА (без самонагрева) |
| Термопара Тип J Тип K Тип N Тип S |
Fe-CuNi, -100,0...+800,0 °С NiCr-Ni, -150...+1200 °С NiCrSi-NiSi, -150...+1200 °С Pt10Rh-Pt, 0...+1600 °С встроенная компенсация холодного спая |
| Точность | < 0,5 % ±2 цифра |
| Температурный коэффициент | 0,01 %/K) |
| Индикация | графический ЖК-дисплей, 28 x 64 пикселей с белой подсветкой |
| Выход | |
| Реле | SPDT < 250 В перем. тока < 200 ВА < 2 А cos φ ≥ 0,7 <250 В пост. тока <80 Вт <2 А, внутренний предохранитель 2 А (инерционный) |
| Корпус | |
| Корпус | Полиамид (PA) 6.6, UL94V-0, TS35 в соответствии с DIN EN 60715:2001-09 |
| Вес | прибл. 450 г |
| Соединение | винтовые клеммы 0,14...2,5 мм2(AWG 26...14) |
| Класс защиты | IP20, DIN EN 60529, BGV A3 |

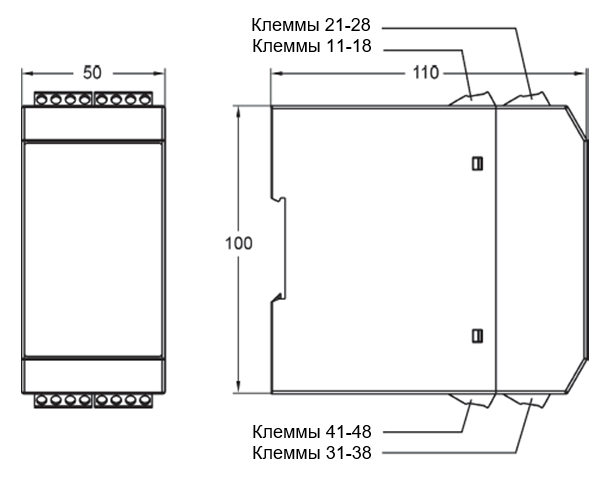

Размеры

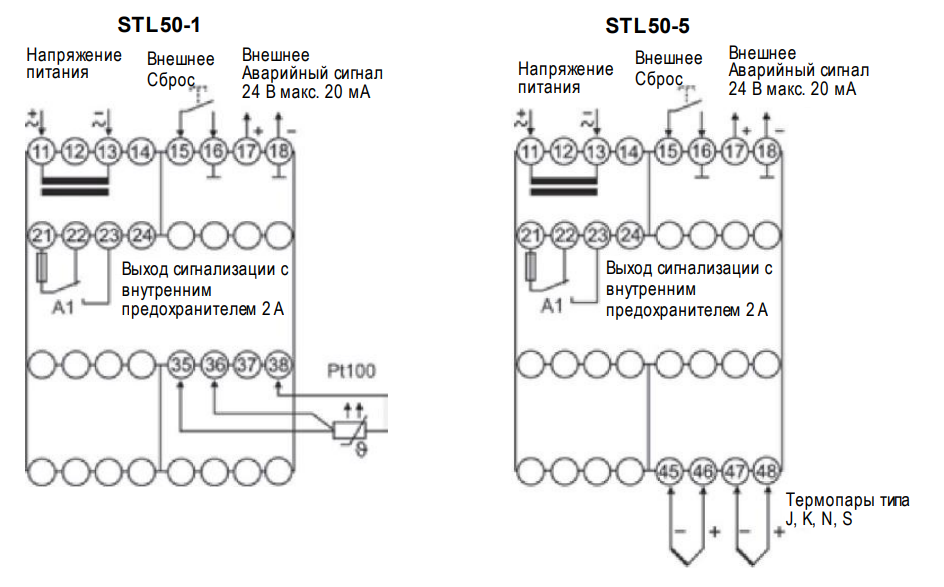

Схемы соединений
Код для заказа
| 1. | Тип устройства/вход | ||
| 1 | Pt100, 3-проводной, -100,0...+600,0 °C | ||
| 5 | Термопара J (Fe-CuNi), -100,0...+800,0 °С K (NiCr-Ni), -150...+1200 °С N (NiCrSi-NiSi), -150...+1200 °С S (Pt10Rh-Pt), 0...+1600 °С |
||
| 2. | Результат | ||
| 1R | 1 выход аварийной сигнализации, реле SPDT | ||
| 3. | Напряжение питания | ||
| 0 | 230 В перем. тока ,±10 %, 50-60 Гц | ||
| 1 | 115 В перем. тока ,±10 %, 50-60 Гц | ||
| 5 | 24 В пост. тока, ±15 % | ||
| 4. | Опции | ||
| 00 | без опций | ||
Коды заказов
|
STL50-1-1R-0-00 STL50-1-1R-1-00 STL50-1-1R-5-00 STL50-5-1R-0-00 STL50-5-1R-1-00 STL50-5-1R-5-00 |
