Емкостной преобразователь / реле уровня с терморегулятором LCC1
- Разработан для масляных поддонов картеров с сильными колебаниями уровня заполнения
- Отсутствие движущихся частей
- Автоматическое распознавание различных типов масла по эталонному емкостному сопротивлению
- Возможность встраивания регулятора температуры
- Переключающий выход (двухтактный) и аналоговый выход (4...20 мА или 0...10 В)
- Возможность программирования параметров для достижения наилучшей адаптации к условиям применения
- Простая установка
- Компактный размер
- Кронштейн и прямая форма
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Емкостной измеритель уровня масла с переключателем, LCC1, контролируют уровень масла в плоских масляных поддонах с сильными колебаниями поверхности масла (компрессоры, масляные поддоны картера двигателя, коробки передач...).
LCC1 имеет эталонную структуру на конце датчика, которая определяет различные масла (с разной вязкостью, при разных температурах) без повторной калибровки.
Программируемый фильтр вычисляет скользящее среднее значение и, таким образом, уменьшает колебания выходного сигнала, не оказывая отрицательного влияния на точность.
Кроме того, можно регулировать гистерезис точки переключения путем настройки параметров.
Электронная часть относится к классу интеллектуальных датчиков HONSBERG и, следовательно, позволяет использовать интерфейс ECI-1 (конфигуратор). В процессе производства на предприятии компании HONSBERG используется USB-совместимый интерфейс для программирования параметров, запрашиваемых заказчиком.
Технические данные
| Датчик | Емкостной | |
| Механическое соединение | Фланец с 3 отверстиями или резьба G 1 дюйм (фланец с резьбовым отверстием в качестве принадлежности) | |
| Диапазоны измерения | 30 мм (другие доступны по заказу) | |
| Точность измерения | ±1,5 мм | |
| Повторяемость | ±1 мм | |
| Сопротивление давления | PN 5 бар | |
| Длительная стабильность | ±1 мм после 100 000 циклов (0...100 % уровня) | |
| Температурная зависимость | ±0,005 мм/1 K | |
| Температура рабочей среды | -20...+85 °C | |
| Температура окружающей среды | -20...+60 °C | |
| Напряжение питания | 18...30 В пост. тока (регулируемое) | |
| Потребляемый ток в состоянии покоя | 15 мА | |
| Аналоговый выход | 0...10 В или 4...20 мА | |
| Светодиод (обзор с 4 сторон) |
желтый Горит = уровень масла в пределах допустимого диапазона Мигает = уровень масла на 10 % выше мин. уровня Не горит = уровень масла ниже мин. уровня, или температура > предельной температуры (макс. 95 °C), или прибор неисправен Мерцает = во время программирования с помощью магнита Двукратное мигание подтверждает успешное программирование |
|
| Защита от проникновения жидкости и пыли | IP 67 | |
| Материалы, контактирующие с рабочей средой | Корпус | CW614N никелированная |
| Уплотнительное кольцо | Фторуглерод (этиленпропилен) | |
| Датчик | FR4, эпоксидная смола + стекловолокно, позолоченная медь | |
| Герметизация | Bectron PK 4342 | |
| Материалы, не контактирующие с рабочей средой | Корпус | CW614N никелированная |
| Уплотнительное кольцо | Бутадиен-нитрильный каучук | |
| Штепсельный разъем | PA6.6 | |
| Вес | 0,2 кг | |
| Соответствие | CE | |
Электромонтаж
Перед началом электромонтажа необходимо убедиться, что напряжение питания соответствует техническому паспорту.
Рекомендуется использовать экранированный кабель.
Пример подключения: PNP NPN
Двухтактный переключающий выход (двухтактный выход) версии с частотным или импульсным выходом можно по желанию подключать как выход PNP или выход NPN.

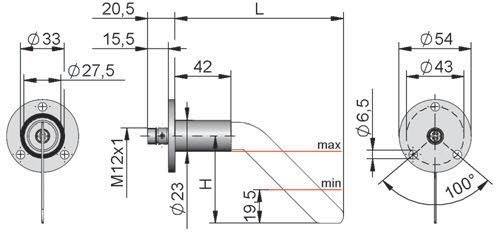

Размеры
Правила обращения и эксплуатации
Перед установкой необходимо убедиться, что напряжение питания соответствует техническому паспорту.
Крепление фланцевой версии осуществляется с помощью 3 болтов M6. Размеры отверстий и уплотнений указаны в разделе «Размеры» на чертеже.
Фланец не должен иметь загрязнений и механических повреждений. Болты следует затягивать только до упора фланца в стенку корпуса.
Версия с резьбовым соединением может быть либо вкручена непосредственно в отверстие (G1"), либо прикреплена к отверстию (34 мм) с помощью двух гаек, поставляемых в комплекте с прибором. В качестве альтернативы на резьбу можно навинтить фланец, который также можно выполнить по индивидуальному заказу.
Для программирования точки переключения (если это необходимо) или для программирования смещения начальной либо конечной точки шкалы используется магнитная клипса. Точно так же с помощью клипсы можно программировать аналоговые пределы шкалы. Клипсу можно вставлять в штепсельное соединение или вынимать из него как ключ.
Место, к которому можно прикладывать клипсу на одну секунду, отмечено на паспортной табличке.
Если требуется программируемая точка переключения:
- Установите уровень на значение переключения или на значение, от которого требуется смещение
- Приложите магнит к маркировке
- Светодиод начнет мерцать
- Отведите магнит от маркировки. Две вспышки светодиода сигнализируют об успешном окончании программирования
При использовании конечного выключателя максимального уровня превышение предельного значения вызывает переключение датчика в аварийное состояние. Возврат в нормальное состояние происходит после повторного падения измеренного значения ниже разности предельного значения и установленного гистерезиса.
К переключению в аварийное состояние может быть применено время задержки переключения (tDS). Точно так же одно из нескольких значений времени задержки обратного переключения (tDR) может применяться для возврата в нормальное состояние.
В нормальном состоянии встроенный светодиод горит, в аварийном состоянии – не горит, что соответствует его состоянию при отсутствии напряжения питания.

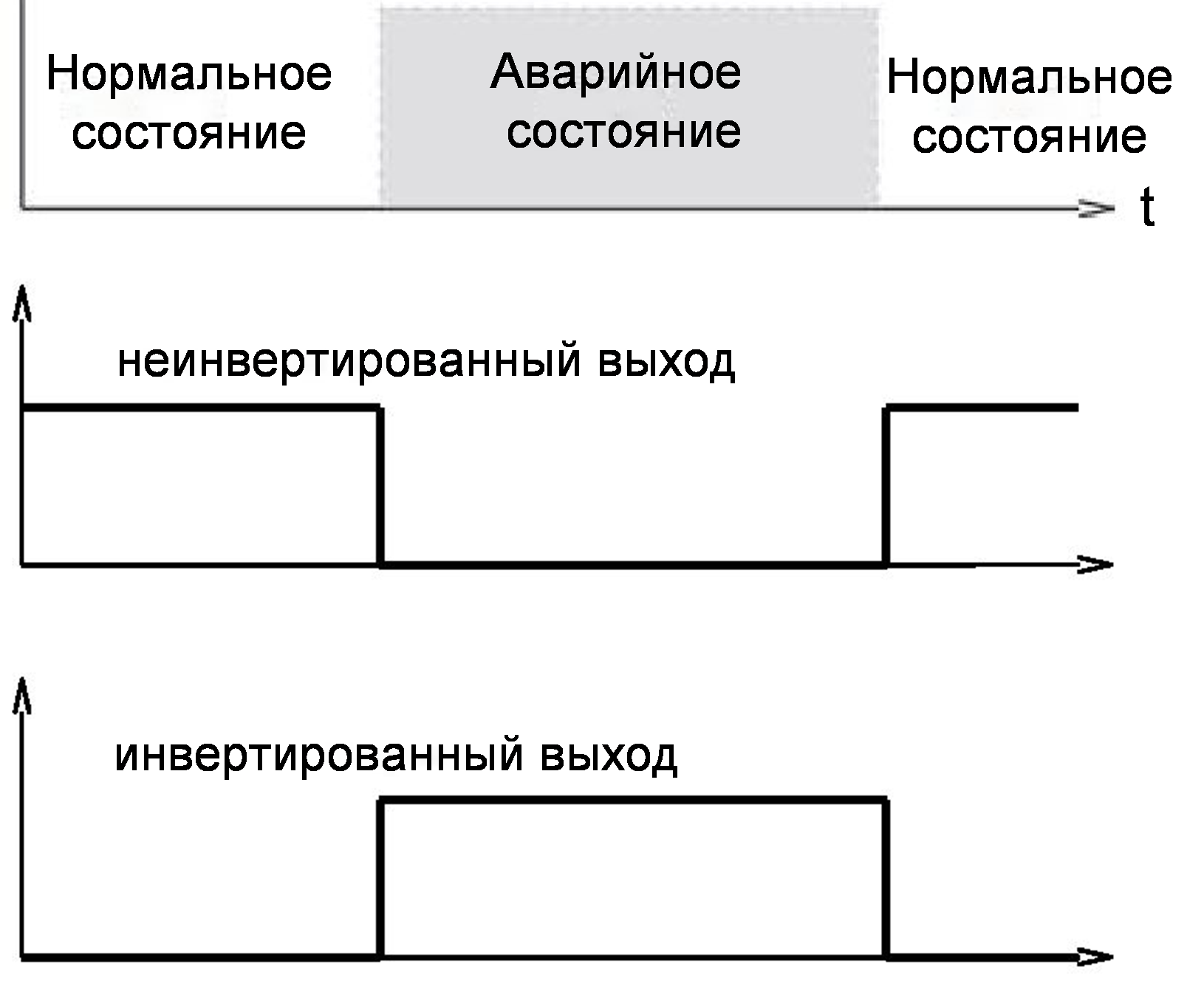

В неинвертированной (стандартной) модели при нормальном состоянии переключающий выход находится на уровне напряжения питания; в аварийном состоянии он находится на уровне 0 В, так что обрыв провода также будет отображаться как аварийное состояние на приемнике сигнала. В качестве опции может быть предусмотрен инвертированный переключающий выход, т. е. в нормальном состоянии выход будет находиться на уровне 0 В, а в аварийном состоянии – на уровне напряжения питания.
Функция задержки включения питания (заказывается отдельно) позволяет поддерживать переключающий выход в нормальном состоянии в течение определенного времени после подачи напряжения питания.
Код для заказа
• - Опция
| 1. | Форма кронштейна (боковое крепление) | ||
| A | Форма кронштейна (боковое крепление) | ||
| 2. | Установочная длина | ||
| 126 | 126 мм (только при высоте установки 56) | ||
| xxx | Другое – по запросу | ||
| 3. | Высота установки | ||
| 65 | 65 мм (Форма A) | ||
| xxx | Другое – по запросу | ||
| 4. | Уплотнение | ||
| V | Фторэластомер | ||
| 5. | Выходной сигнал | ||
| I | Выходной ток 4...20 мА | ||
| U | Выходное напряжение 0...10 В | ||
| 6. | Функция переключения | ||
| L | Переключатель минимального уровня | ||
| H | Переключатель максимального уровня | ||
| 7. | Программирование | ||
| N | Без программирования («обучения») | ||
| P | • | Программируемый (возможно «обучение») | |
| 8. | Уровень переключающего выхода | ||
| O | Стандартная комплектация | ||
| I | Инвертированный | ||
| 9. | Электрическое соединение | ||
| S | Для круглого штепсельного разъема M12x1, 4-контактного | ||
Принадлежности
- Кабель/круглый штепсельный разъем (KB...), см. дополнительную информацию в разделе «Принадлежности»
- Конфигуратор устройств ECI-1
Коды заказов
|
LCC1-AA12665VILNOS LCC1-AA12665VILNIS LCC1-AA12665VILPOS LCC1-AA12665VILPIS LCC1-AA12665VIHNOS LCC1-AA12665VIHNIS LCC1-AA12665VIHPOS LCC1-AA12665VIHPIS LCC1-AA12665VULNOS LCC1-AA12665VULNIS LCC1-AA12665VULPOS LCC1-AA12665VULPIS LCC1-AA12665VUHNOS LCC1-AA12665VUHNIS LCC1-AA12665VUHPOS LCC1-AA12665VUHPIS LCC1-AA12600VILNOS LCC1-AA12600VILNIS LCC1-AA12600VILPOS LCC1-AA12600VILPIS LCC1-AA12600VIHNOS LCC1-AA12600VIHNIS LCC1-AA12600VIHPOS LCC1-AA12600VIHPIS LCC1-AA12600VULNOS LCC1-AA12600VULNIS LCC1-AA12600VULPOS LCC1-AA12600VULPIS LCC1-AA12600VUHNOS LCC1-AA12600VUHNIS LCC1-AA12600VUHPOS LCC1-AA12600VUHPIS LCC1-AA126xxVILNOS LCC1-AA126xxVILNIS LCC1-AA126xxVILPOS LCC1-AA126xxVILPIS LCC1-AA126xxVIHNOS LCC1-AA126xxVIHNIS LCC1-AA126xxVIHPOS LCC1-AA126xxVIHPIS LCC1-AA126xxVULNOS LCC1-AA126xxVULNIS LCC1-AA126xxVULPOS LCC1-AA126xxVULPIS LCC1-AA126xxVUHNOS LCC1-AA126xxVUHNIS LCC1-AA126xxVUHPOS LCC1-AA126xxVUHPIS LCC1-AA20065VILNOS LCC1-AA20065VILNIS LCC1-AA20065VILPOS LCC1-AA20065VILPIS LCC1-AA20065VIHNOS LCC1-AA20065VIHNIS LCC1-AA20065VIHPOS LCC1-AA20065VIHPIS LCC1-AA20065VULNOS LCC1-AA20065VULNIS LCC1-AA20065VULPOS LCC1-AA20065VULPIS LCC1-AA20065VUHNOS LCC1-AA20065VUHNIS LCC1-AA20065VUHPOS LCC1-AA20065VUHPIS LCC1-AA20000VILNOS LCC1-AA20000VILNIS LCC1-AA20000VILPOS LCC1-AA20000VILPIS LCC1-AA20000VIHNOS LCC1-AA20000VIHNIS LCC1-AA20000VIHPOS LCC1-AA20000VIHPIS LCC1-AA20000VULNOS LCC1-AA20000VULNIS LCC1-AA20000VULPOS LCC1-AA20000VULPIS LCC1-AA20000VUHNOS LCC1-AA20000VUHNIS LCC1-AA20000VUHPOS LCC1-AA20000VUHPIS LCC1-AA200xxVILNOS LCC1-AA200xxVILNIS LCC1-AA200xxVILPOS LCC1-AA200xxVILPIS LCC1-AA200xxVIHNOS LCC1-AA200xxVIHNIS LCC1-AA200xxVIHPOS LCC1-AA200xxVIHPIS LCC1-AA200xxVULNOS LCC1-AA200xxVULNIS LCC1-AA200xxVULPOS LCC1-AA200xxVULPIS LCC1-AA200xxVUHNOS LCC1-AA200xxVUHNIS LCC1-AA200xxVUHPOS LCC1-AA200xxVUHPIS LCC1-AAxxx65VILNOS LCC1-AAxxx65VILNIS LCC1-AAxxx65VILPOS LCC1-AAxxx65VILPIS LCC1-AAxxx65VIHNOS LCC1-AAxxx65VIHNIS LCC1-AAxxx65VIHPOS LCC1-AAxxx65VIHPIS LCC1-AAxxx65VULNOS LCC1-AAxxx65VULNIS LCC1-AAxxx65VULPOS LCC1-AAxxx65VULPIS LCC1-AAxxx65VUHNOS LCC1-AAxxx65VUHNIS LCC1-AAxxx65VUHPOS LCC1-AAxxx65VUHPIS LCC1-AAxxx00VILNOS LCC1-AAxxx00VILNIS LCC1-AAxxx00VILPOS LCC1-AAxxx00VILPIS LCC1-AAxxx00VIHNOS LCC1-AAxxx00VIHNIS LCC1-AAxxx00VIHPOS LCC1-AAxxx00VIHPIS LCC1-AAxxx00VULNOS LCC1-AAxxx00VULNIS LCC1-AAxxx00VULPOS LCC1-AAxxx00VULPIS LCC1-AAxxx00VUHNOS LCC1-AAxxx00VUHNIS LCC1-AAxxx00VUHPOS LCC1-AAxxx00VUHPIS LCC1-AAxxxxxVILNOS LCC1-AAxxxxxVILNIS LCC1-AAxxxxxVILPOS LCC1-AAxxxxxVILPIS LCC1-AAxxxxxVIHNOS LCC1-AAxxxxxVIHNIS LCC1-AAxxxxxVIHPOS LCC1-AAxxxxxVIHPIS LCC1-AAxxxxxVULNOS LCC1-AAxxxxxVULNIS LCC1-AAxxxxxVULPOS LCC1-AAxxxxxVULPIS LCC1-AAxxxxxVUHNOS LCC1-AAxxxxxVUHNIS LCC1-AAxxxxxVUHPOS LCC1-AAxxxxxVUHPIS LCC1-BA12665VILNOS LCC1-BA12665VILNIS LCC1-BA12665VILPOS LCC1-BA12665VILPIS LCC1-BA12665VIHNOS LCC1-BA12665VIHNIS LCC1-BA12665VIHPOS LCC1-BA12665VIHPIS LCC1-BA12665VULNOS LCC1-BA12665VULNIS LCC1-BA12665VULPOS LCC1-BA12665VULPIS LCC1-BA12665VUHNOS LCC1-BA12665VUHNIS LCC1-BA12665VUHPOS LCC1-BA12665VUHPIS LCC1-BA12600VILNOS LCC1-BA12600VILNIS LCC1-BA12600VILPOS LCC1-BA12600VILPIS LCC1-BA12600VIHNOS LCC1-BA12600VIHNIS LCC1-BA12600VIHPOS LCC1-BA12600VIHPIS LCC1-BA12600VULNOS LCC1-BA12600VULNIS LCC1-BA12600VULPOS LCC1-BA12600VULPIS LCC1-BA12600VUHNOS LCC1-BA12600VUHNIS LCC1-BA12600VUHPOS LCC1-BA12600VUHPIS LCC1-BA126xxVILNOS LCC1-BA126xxVILNIS LCC1-BA126xxVILPOS LCC1-BA126xxVILPIS LCC1-BA126xxVIHNOS LCC1-BA126xxVIHNIS LCC1-BA126xxVIHPOS LCC1-BA126xxVIHPIS LCC1-BA126xxVULNOS LCC1-BA126xxVULNIS LCC1-BA126xxVULPOS LCC1-BA126xxVULPIS LCC1-BA126xxVUHNOS LCC1-BA126xxVUHNIS LCC1-BA126xxVUHPOS LCC1-BA126xxVUHPIS LCC1-BA20065VILNOS LCC1-BA20065VILNIS LCC1-BA20065VILPOS LCC1-BA20065VILPIS LCC1-BA20065VIHNOS LCC1-BA20065VIHNIS LCC1-BA20065VIHPOS LCC1-BA20065VIHPIS LCC1-BA20065VULNOS LCC1-BA20065VULNIS LCC1-BA20065VULPOS LCC1-BA20065VULPIS LCC1-BA20065VUHNOS LCC1-BA20065VUHNIS LCC1-BA20065VUHPOS LCC1-BA20065VUHPIS LCC1-BA20000VILNOS LCC1-BA20000VILNIS LCC1-BA20000VILPOS LCC1-BA20000VILPIS LCC1-BA20000VIHNOS LCC1-BA20000VIHNIS LCC1-BA20000VIHPOS LCC1-BA20000VIHPIS LCC1-BA20000VULNOS LCC1-BA20000VULNIS LCC1-BA20000VULPOS LCC1-BA20000VULPIS LCC1-BA20000VUHNOS LCC1-BA20000VUHNIS LCC1-BA20000VUHPOS LCC1-BA20000VUHPIS LCC1-BA200xxVILNOS LCC1-BA200xxVILNIS LCC1-BA200xxVILPOS LCC1-BA200xxVILPIS LCC1-BA200xxVIHNOS LCC1-BA200xxVIHNIS LCC1-BA200xxVIHPOS LCC1-BA200xxVIHPIS LCC1-BA200xxVULNOS LCC1-BA200xxVULNIS LCC1-BA200xxVULPOS LCC1-BA200xxVULPIS LCC1-BA200xxVUHNOS LCC1-BA200xxVUHNIS LCC1-BA200xxVUHPOS LCC1-BA200xxVUHPIS LCC1-BAxxx65VILNOS LCC1-BAxxx65VILNIS LCC1-BAxxx65VILPOS LCC1-BAxxx65VILPIS LCC1-BAxxx65VIHNOS LCC1-BAxxx65VIHNIS LCC1-BAxxx65VIHPOS LCC1-BAxxx65VIHPIS LCC1-BAxxx65VULNOS LCC1-BAxxx65VULNIS LCC1-BAxxx65VULPOS LCC1-BAxxx65VULPIS LCC1-BAxxx65VUHNOS LCC1-BAxxx65VUHNIS LCC1-BAxxx65VUHPOS LCC1-BAxxx65VUHPIS LCC1-BAxxx00VILNOS LCC1-BAxxx00VILNIS LCC1-BAxxx00VILPOS LCC1-BAxxx00VILPIS LCC1-BAxxx00VIHNOS LCC1-BAxxx00VIHNIS LCC1-BAxxx00VIHPOS LCC1-BAxxx00VIHPIS LCC1-BAxxx00VULNOS LCC1-BAxxx00VULNIS LCC1-BAxxx00VULPOS LCC1-BAxxx00VULPIS LCC1-BAxxx00VUHNOS LCC1-BAxxx00VUHNIS LCC1-BAxxx00VUHPOS LCC1-BAxxx00VUHPIS LCC1-BAxxxxxVILNOS LCC1-BAxxxxxVILNIS LCC1-BAxxxxxVILPOS LCC1-BAxxxxxVILPIS LCC1-BAxxxxxVIHNOS LCC1-BAxxxxxVIHNIS LCC1-BAxxxxxVIHPOS LCC1-BAxxxxxVIHPIS LCC1-BAxxxxxVULNOS LCC1-BAxxxxxVULNIS LCC1-BAxxxxxVULPOS LCC1-BAxxxxxVULPIS LCC1-BAxxxxxVUHNOS LCC1-BAxxxxxVUHNIS LCC1-BAxxxxxVUHPOS LCC1-BAxxxxxVUHPIS |
