Реле уровня или датчик капель LABO-LK012
- Комплектное электронное реле уровня в корпусе 12 мм
- Не зависит от проводимости, цвета, ...
- Подходит для жидкостей и мелких гранулятов
- Программируемый гистерезис
- Подходит для самых различных жидкостей
- Программируемые задержки включения/выключения питания
- Очень прост в использовании
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Наконечники датчиков семейства LABO-LK012 распознают различие между жидкостью и воздухом (газом). Изменения температуры компенсируются. Система устойчива к загрязнениям, пропускающим воду (бумага, шлам, сахарный сироп, клей...).
В чувствительном режиме датчик LABO-LK012 можно использовать в качестве датчика капель. В этом случае капли, попавшие на наконечник датчика, формируют выходной сигнал и тем самым указывают на наличие утечек.
Это же устройство можно использовать в качестве калориметрического датчика расхода или электронного термовыключателя.
Технические данные
| Датчик | Калориметрический принцип измерения | |
| Технологическое соединение | См. раздел «Размеры» | |
| Точность измерения | ±2 мм (в зависимости от загрязнения) | |
| Повторяемость | ±1 мм (в зависимости от загрязнения) | |
| Температура рабочей среды | -20...+70 °C | |
| Температура окружающей среды | 0...60 °C | |
| Сопротивление давления | PN 40 бар, с пластмассовым конусом – PN 6 бар (Соблюдать моменты затяжки!) | |
| Материалы, контактирующие с рабочей средой | Корпус | Нерж. сталь 1.4571 |
| Материалы, не контактирующие с рабочей средой | Разъем PA6.6 | |
| Напряжение питания | 24 В пост. тока ±10% (регулируемое) | |
| Потребляемая мощность | < 2,5 Вт | |
| Переключающий выход | транзисторный выход "двухтактный" (устойчивый к короткому замыканию и нарушению полярности) lвых = 100 мА макс. |
|
| Светодиод | Желтый светодиод (горит = нормальное состояние / не горит = аварийный сигнал / мигает = программирование или ошибка) | |
| Защита от проникновения жидкости и пыли | IP 67 | |
| Электрическое соединение | Для круглого штепсельного разъема M12x1, 4-контактного | |
| Вес | прибл. 0,05 кг (без резьбовых соединений) |
|
| Соответствие | CE | |
Монтажная схема
Пример подключения: PNP NPN
Перед началом электромонтажа необходимо убедиться, что напряжение питания соответствует техническому паспорту. Рекомендуется использовать экранированную проводку.

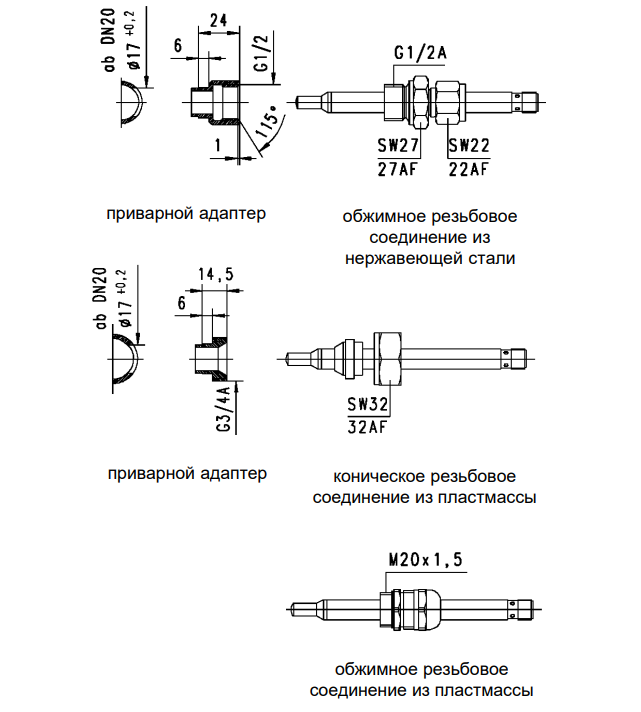

Размеры
Дополнительные принадлежности
Порядок обращения и эксплуатации
Прибор настроен на различение воздуха и воды. Адаптация к другим средам возможна с помощью конфигуратора устройств ECI-1, который доступен в качестве дополнительной принадлежности. Он также позволяет установить множество других параметров.
Установка
Наконечник датчика должен полностью контактировать со средой. Для достижения минимально возможного времени отклика сбоку предусмотрена маркировка (X).
По возможности следует удалять грязь с наконечника датчика, поскольку она может повлиять на чувствительность системы.
Код для заказа
• - Опция
| 1. | Концевой выключатель | ||
| S | двухтактный (совместим с PNP и NPN) | ||
| 2. | Длина наконечника датчика L | ||
| 100 | 100 мм | ||
| 150 | 150 мм | ||
| 200 | 200 мм | ||
| 3. | Материал соединения | ||
| K1 | Нержавеющая сталь 1.4571 | ||
| 4. | Программирование | ||
| N | Без программирования («обучения») | ||

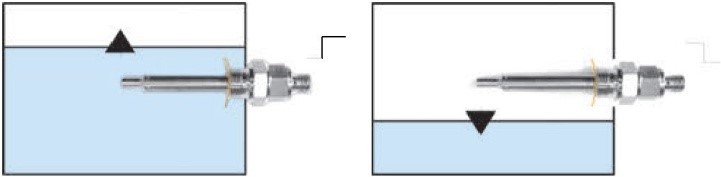

| 5. | Функция переключения | ||
| L | Переключатель минимального уровня | ||
| H | Переключатель максимального уровня | ||
| 6. | Уровень переключающего выхода | ||
| O | Стандартный | ||
| I | • | Инвертированный | |
Принадлежности
- Кабель / круглый штепсельный разъем (KB...)
См. дополнительную информацию в разделе «Принадлежности» - Конфигуратор устройств ECI-1
- Резьбовые соединения
- Приварной адаптер
Коды заказов
|
LABO-LK012-S100K1NLO LABO-LK012-S100K1NLI LABO-LK012-S100K1NHO LABO-LK012-S100K1NHI LABO-LK012-S100K1PLO LABO-LK012-S100K1PLI LABO-LK012-S100K1PHO LABO-LK012-S100K1PHI LABO-LK012-S150K1NLO LABO-LK012-S150K1NLI LABO-LK012-S150K1NHO LABO-LK012-S150K1NHI LABO-LK012-S150K1PLO LABO-LK012-S150K1PLI LABO-LK012-S150K1PHO LABO-LK012-S150K1PHI LABO-LK012-S200K1NLO LABO-LK012-S200K1NLI LABO-LK012-S200K1NHO LABO-LK012-S200K1NHI LABO-LK012-S200K1PLO LABO-LK012-S200K1PLI LABO-LK012-S200K1PHO LABO-LK012-S200K1PHI |
