Датчик уровня LS10
- Диапазон измерения от 100 мбар до 10 бар отн.
- Выход 4...20 мА
- Температура технологического процесса -10...+60 °C
- Класс защиты IP68, глубина погружения макс. 100 м
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Датчик уровня жидкости LS10 разработан для экономичной и надежной работы в широком спектре областей применения, где требуется измерение уровня. LS10 обеспечивает выходной сигнал 4...20 мА и точность 0,25 % от диапазона измерения. Датчики со стандартными диапазонами давления поставляются с кабелем любой длины для обеспечения быстрой поставки.
Компенсация изменений атмосферного давления осуществляется через вентиляционную трубку в кабеле.
Технические данные
| Источник питания | |
| Напряжение питания | 10...30 В пост. тока (U+) |
| Температура рабочей среды | -10...+50 °C (компенсируемый диапазон 0...50 °C) |
| Температура окружающей среды | -20...+80 °C |
| Соответствие нормам ЕС | : EN 50081-1:03-2009, EN 50081-2:03-94, EN 50082-2:03-95 |
| Выход | |
| Ток | 4...20 мА, 2-проводной |
| Макс. нагрузка RA | ≤(U+ -10 В) + 0,02 А-(0,14 Ом x длина кабеля [м]) |
| Точность | 0,5 %, опция – 0,25 % |
| Материал | |
| Технологическое соединение | нержавеющая сталь [Hastelloy®] |
| Корпус | нержавеющая сталь [Hastelloy®] |
| Мембрана | нержавеющая сталь [Hastelloy®] |
| Защитный колпачок | Полиамид |
| Электрическое соединение | Кабель из полиуретана с вентиляцией |
| Класс защиты | IP68 (глубина погружения макс. 100 м) |
| Вес | прибл. 0,2 кг |

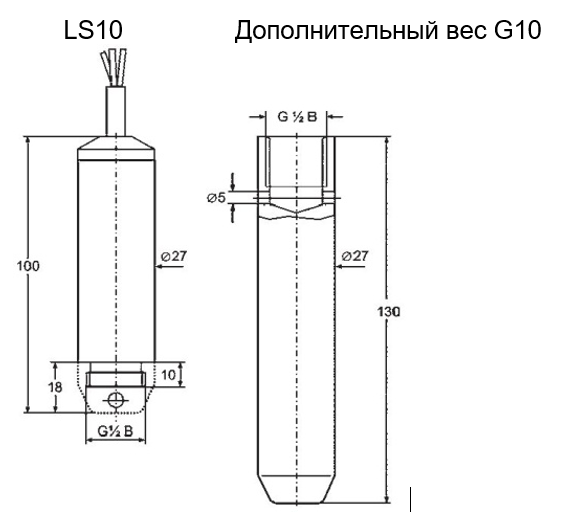

Размеры
Схема соединений
Код для заказа
| 1. | Выход | |||
| 2 | 4...20 мА | |||
| 2. | Диапазон измерения [бар] | |||
| 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1/ 1,6/ 2,5/ 4/ 6/ 10 | ||||
| 3. | Длина кабеля [м] | |||
| Введите значение | ||||

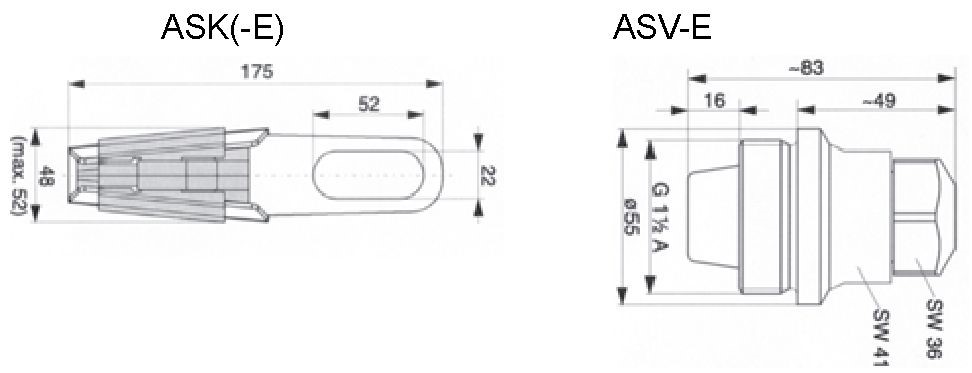

| Принадлежности | ||||
| G10 | Дополнительный вес 0,5 кг | |||
| ASK | Анкерный зажим, стальная оцинкованная пластина | |||
| ASK-E | Анкерный зажим, нержавеющая сталь 1.4571 | |||
| ASV-E | Анкерный сальник, нержавеющая сталь 1.4301 | |||
