Реле уровня MW3
- Высокий переключающий ток
- Высокая воспроизводимость
- Трансформатор
- Штепсельное соединение
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Механическое реле уровня для жидких рабочих сред, с бесконтактным срабатыванием микровыключателя.
Технические данные
| Переключатель | Микропереключатель | |
| Технологическое соединение | Наружная резьба G ¾ A | |
| Плотность рабочей среды | Поплавок из материала Spansil® | ³ 0,7 г/см3 |
| Поплавок из нержавеющей стали | ³ 0,9 г/см3 | |
| Сопротивление давления | Поплавок из материала Spansil® | PN 25 бар |
| Поплавок из нержавеющей стали | PN 10 бар | |
| Температура рабочей среды | -20...+110 °C | |
| Температура окружающей среды | -20...+70 °C | |
| Рабочая среда | Вода, масла (агрессивная рабочая среда — по запросу) |
|
| Монтажная схема | Нормально разомкнутый (НР) или нормально замкнутый (НЗ) контакт № 0.444 | |
| Переключающее напряжение | макс. 250 В перем. тока | |
| Переключающий ток | макс. 5 А | |
| Класс защиты | 2 – безопасная изоляция | |
| Защита от проникновения жидкости и пыли | IP 65 | |
| Электрическое соединение | Разъем DIN 43650-A / ISO 4400 | |
| Материалы, контактирующие с рабочей средой | Латунная конструкция: CW614N никелированная, 1.4301, 1.4571, Spansil® (бутадиен-нитрильный каучук), магнитотвердый феррит, бутадиен-нитрильный каучук |
Конструкция из нержавеющей стали: 1.4305, 1.4571, магнитотвердый феррит, фторэластомер |
| Материалы, не контактирующие с рабочей средой | АБС, полиамид, бутадиен-нитрильный каучук | |
| Вес | 0,35 кг | |
| Монтажное положение | Горизонтальная установка | |

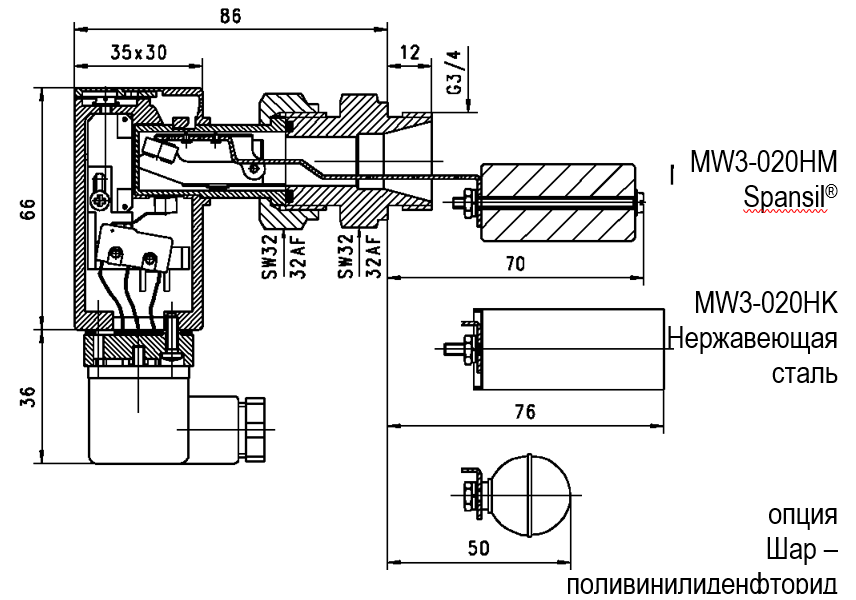

Размеры
Правила обращения и эксплуатации
- При затягивании накидной гайки соединительный элемент необходимо удерживать гаечным ключом (ключ на 19).
- Не допускается превышение значений, указанных для напряжения, тока и мощности.
- При включении нагрузка должна быть подсоединена последовательно.
- Электрические данные относятся к омическим нагрузкам. Емкостные, индуктивные и ламповые нагрузки следует эксплуатировать с использованием защитной цепи.
- Не подходит для использования в средах с ферритовыми частицами.
Код для заказа
MW3 —
1.020
2.H
3.
4.
| 1. | Размер соединения | ||
| 020 | Резьбовое соединение G ¾ А | ||
| 2. | Технологическое соединение | ||
| H | Ввинчиваемое по резьбе | ||
| 3. | Материал соединения | ||
| M | Латунь | ||
| K | Нержавеющая сталь | ||
Принадлежности
- Соединение для круглого 4-контактного штепсельного разъема M12x1 - 250 В перем. тока, 4 А
- Шаровой поплавок из поливинилиденфторида
- Цилиндрический поплавок из нержавеющей стали
- Сигнальная лампа красного или красного/зеленого цвета в разъеме DIN 43650-A
- Позолоченный контакт: 125 В перем. тока / 30 В пост. тока, 100 мА
