Переключатель уровня SB
- Установка в крышке
- Переключающий контакт
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
Механический прибор контроля уровня жидких рабочих сред с бесконтактным срабатыванием геркона.
Технические данные
| Переключатель | Геркон | |
| Технологическое соединение | Наружная резьба G 1 A | |
| Плотность рабочей среды | ³ 0,35 г/см3 | |
| Значение переключения | 60...460 мм, подробности см. в разделе «Размеры и вес». | |
| Допуск | ±5 мм | |
| Сопротивление давления | PN 12 бар | |
| Температура рабочей среды | -20...+105 °C | |
| Температура окружающей среды | -20...+55 °C | |
| Рабочая среда | Вода, масла | |
| Монтажная схема | переключатель № 0.280 |
|
| Переключающее напряжение | макс. 230 В перем./пост. тока | |
| Переключающий ток | макс. 0,5 А | |
| Коммутационная способность | макс. 60 ВА | |
| Класс защиты | 2 – безопасная изоляция | |
| Защита от проникновения жидкости и пыли | IP 65 | |
| Электрическое соединение | Разъем DIN 43650-A / ISO 4400 | |
| Материалы, контактирующие с рабочей средой | Латунь CW614N, Spansil® (бутадиен-нитрильный каучук), бронза, бутадиен-нитрильный каучук | |
| Материалы, не контактирующие с рабочей средой | Полиамид | |
| Вес | См. таблицу «Размеры и вес» | |
| Монтажное положение | Вертикальное монтажное положение | |

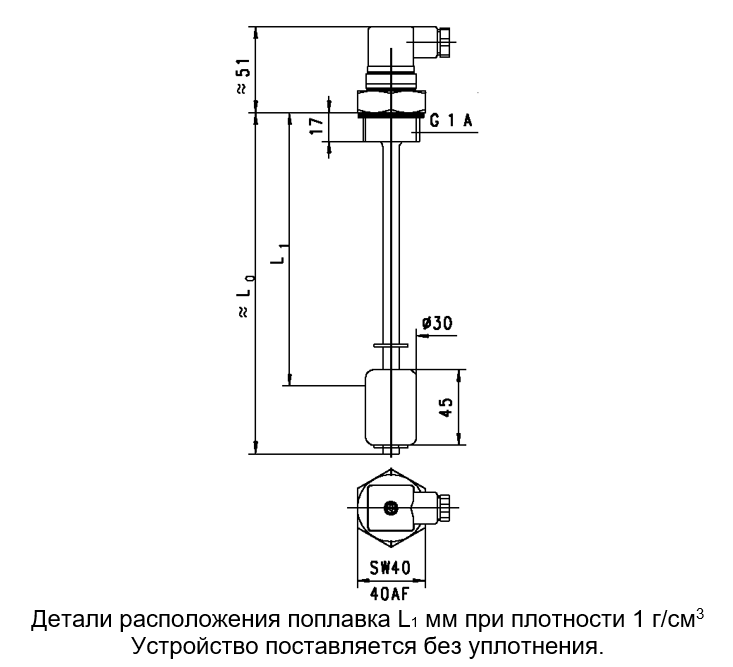

Размеры и вес
| G | Типы | L0 | L1 | Вес кг |
| G 1 A | SB-025HM0100 | 100 | 60 | 0,35 |
| SB-025HM0200 | 200 | 160 | 0,40 | |
| SB-025HM0300 | 300 | 260 | 0,50 | |
| SB-025HM0400 | 400 | 360 | 0,55 | |
| SB-025HM0500 | 500 | 460 | 0,60 |
Монтажная схема
Правила обращения и эксплуатации
- Не допускается превышение значений, указанных для напряжения, тока и мощности.
- При включении нагрузка должна быть подсоединена последовательно.
- Электрические данные относятся к омическим нагрузкам. Емкостные, индуктивные и ламповые нагрузки следует эксплуатировать с использованием защитной цепи.
- Не подходит для использования в средах с ферритовыми частицами.
Код для заказа
SB —
1.025
2.H
3.M
4.
| 1. | Размер соединения | ||
| 025 | Резьбовое соединение G 1 А | ||
| 2. | Технологическое соединение | ||
| H | Наружная резьба | ||
| 3. | Материал соединения | ||
| M | Латунь | ||
| 4. | Длина | ||
| 0100 | 100 мм | ||
| 0200 | 200 мм | ||
| 0300 | 300 мм | ||
| 0400 | 400 мм | ||
| 0500 | 500 мм | ||
