Ультразвуковой датчик серии LS20
- Диапазоны измерения 30...8000 мм
- Переключающие и аналоговые выходы
- Функция обучения
- Плавное затухание
- Рабочая температура -25...70°С
- Класс защиты IP67
Для уточнения цены и сроков поставки отправьте запрос на почту:
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Или позвоните по телефону:
8 800 333-13-24
Характеристики
LS20 бесконтактно измеряет расстояние до объекта в пределах зоны обнаружения. В зависимости от настроенного расстояния обнаружения устанавливается переключаемый выход. Датчики LS имеют внутреннюю температурную компенсацию. Поскольку датчики нагреваются сами, температурная компенсация достигает оптимальной рабочей точки примерно через 30 минут работы. Датчики обозначают слепую зону, в которой невозможно измерить расстояние. Рабочий диапазон представляет расстояние от датчика, на котором можно использовать обычные отражатели с достаточным запасом функций.
Технические данные
| Источник питания | |
| Напряжение питания U | 9...30 В пост. тока, защита от нарушения полярности |
| Пульсации напряжения | ±10 % |
| Ток источника питания без нагрузки | ≤ 80 мА |
| Рабочая температура | -25...70 °C |
| Соответствие нормам ЕС | EN60947-5-2 |
| Индикация | Красный светодиод, 7,6 мм |
| Диапазон индикации | 0...999 цифр |
| Светодиодные индикаторы | выходные индикаторы, 3-цветные |
| Выход | |
| Переключающий выход PNP | US=UB-2 В; Imax 200 мА, Защита от короткого замыкания, программируемый нормально разомкнутый или нормально замкнутый контакт |
| Гистерезис переключения | программируемый |
| Частота переключения | макс. 11 Гц |
| Быстродействие | мин. 50 мс |
| Выходной ток | 4...20 мА, RL <100 Ом при 9 В ≤UB≤20 В, RL ≤500 Ом при UB>20 В |
| Выходное напряжение | : 0...10 В RL ≥100 кОм при UB>15 В |
| Корпус | латунная гильза, никелированная |
| Пластмассовые детали | Полибутилентерефталат, термополиуретан |
| Ультразвуковой преобразователь | Полиуретановая пена Эпоксидная смола с наполнителем из стекловолокна |
| Вес | 150...270 г |
| Соединение | 5-контактный разъем М12, полибутилентерефталат |
| Класс защиты | IP67 |

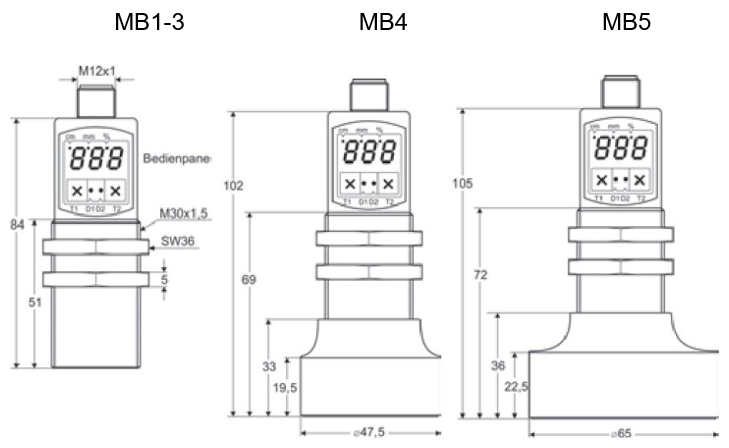

Размеры

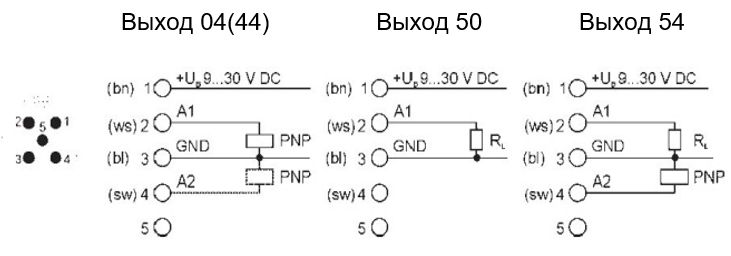

Схема соединений
Код для заказа
| 1. | Диапазоны [мм] мин...оптимальная/максимальная зоны обнаружения | ||
| 1 | 30...250/350 | ||
| 2 | 60...350/600 | ||
| 3 | 200...1300/2000 | ||
| 4 | 350...3400/5000 | ||
| 5 | 600...6000/8000 | ||
| 2. | Выход | ||
| 04 | 1 PNP-переключающий выход | ||
| 44 | 2 PNP-переключающих выхода | ||
| 50 | 1 аналоговый выход 4...20 мА / 0...10 В пост. тока | ||
| 54 | 1 аналоговый выход, 1 PNP-переключающий выход | ||
| 3. | Опции | ||
| 00 | без опций | ||
| BA | Корпус Нержавеющая сталь 1.4571 | ||
| Принадлежности Соединительный кабель | |||
| SKM5E-02 | 2 м | ||
| SKM5E-02VA | 2 м, материал разъема – нержавеющая сталь | ||
| SKM5E-05 | 5 м | ||
| SKM5E-05VA | 5 м, материал разъема – нержавеющая сталь | ||
Коды заказов
|
LS20-1-04-00 LS20-1-04-VA LS20-1-44-00 LS20-1-44-VA LS20-1-50-00 LS20-1-50-VA LS20-1-54-00 LS20-1-54-VA LS20-2-04-00 LS20-2-04-VA LS20-2-44-00 LS20-2-44-VA LS20-2-50-00 LS20-2-50-VA LS20-2-54-00 LS20-2-54-VA LS20-3-04-00 LS20-3-04-VA LS20-3-44-00 LS20-3-44-VA LS20-3-50-00 LS20-3-50-VA LS20-3-54-00 LS20-3-54-VA LS20-4-04-00 LS20-4-04-VA LS20-4-44-00 LS20-4-44-VA LS20-4-50-00 LS20-4-50-VA LS20-4-54-00 LS20-4-54-VA LS20-5-04-00 LS20-5-04-VA LS20-5-44-00 LS20-5-44-VA LS20-5-50-00 LS20-5-50-VA LS20-5-54-00 LS20-5-54-VA |
